在交換機Console接口類型介紹一文中，給大家介紹了交換機Console接口需要使用終端仿真程序來登錄并管理交換機，接下來給大家介紹幾款常用的終端仿真程序。

無論使用哪種終端仿真程序，只要是通過串口連接交換機，均需要使用串口線連接交換機console口與計算機串口，并在PC端設備管理器中查看COM端口號，若外接多個COM口需要根據實際連接選擇端口號。

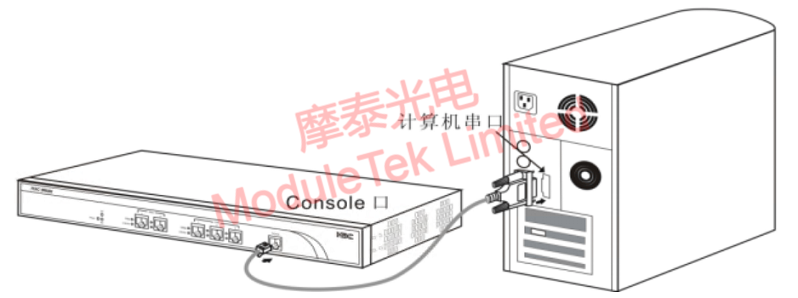

圖1 console連接示意圖

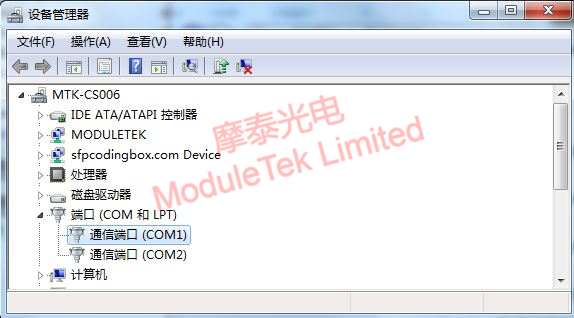

圖2 COM端口號

1、超級終端

超級終端（Hyper Terminal）是一種在早期windows操作系統中用于與計算機命令行交互的工具，允許用戶通過串行端口、調制解調器或TCP/IP網絡進行通信，較新版本的操作系統（如windows 7,windows 10等）已不再預裝超級終端了，慢慢被第三方軟件取代。用戶如需使用，可以自行下載安裝。

圖3 超級終端圖標

表1 超級終端連接步驟

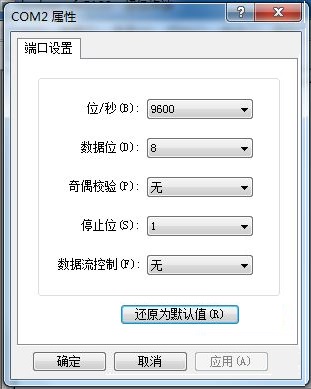

操作	1、運行超級終端應用程序，彈出輸入框輸入名稱，可以是設備名稱或任何便于用戶區分的字符命名，以便在運行多個終端時快速定位設備終端窗口；	2、連接描述輸入完成后，選擇連接的端口號（根據實際連接選擇）；	3、選擇對應端口屬性，即所連設備預先配置的通信參數，不同交換機通常情況僅波特率有所差異；
界面

配置好上述操作后即可連接設備，使用命令對設備進行管理了。

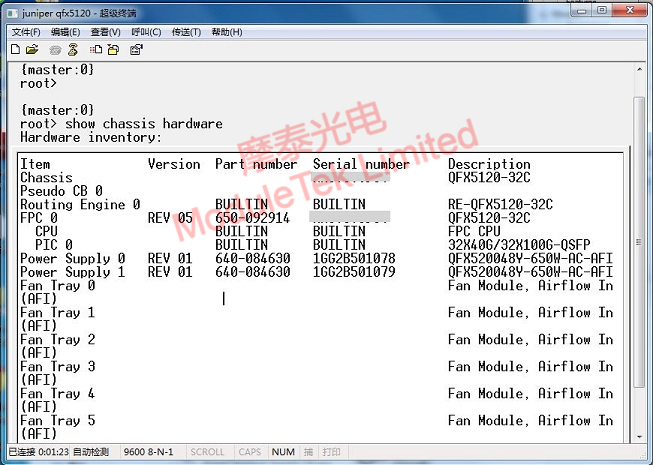

圖4 超級終端界面展示

2、PuTTy

PuTTy是一款免費和開源遠程登錄工具，它支持SSH、Telnet、SCP以及串行接口連接等多種網絡協議，支持Windows、Linux和Mac OS等多種操作系統。

圖5 PuTTy圖標<

表2 PuTTy連接步驟

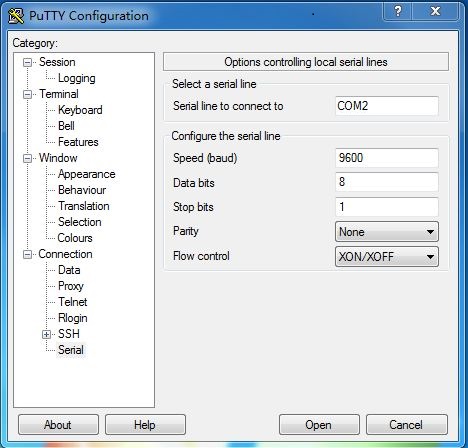

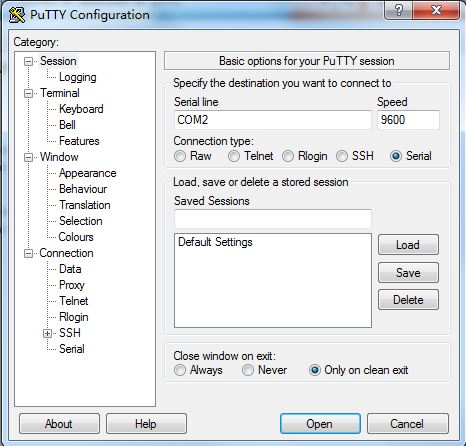

操作	1、運行PuTTy應用程序，彈出配置框，對接口號、連接類型、波特率進行選擇；	2、選擇左側Connection->Serial 可以查看具體的通信參數配置項；
界面

配置好上述操作后即可連接設備，使用命令對設備進行管理了。

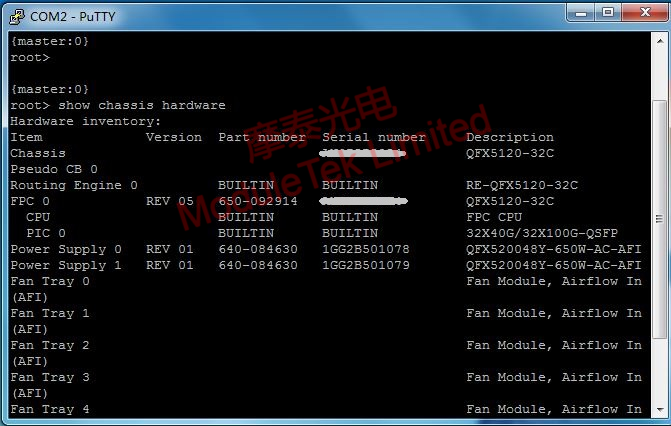

圖6 PuTTy界面展示

3、Tera Term

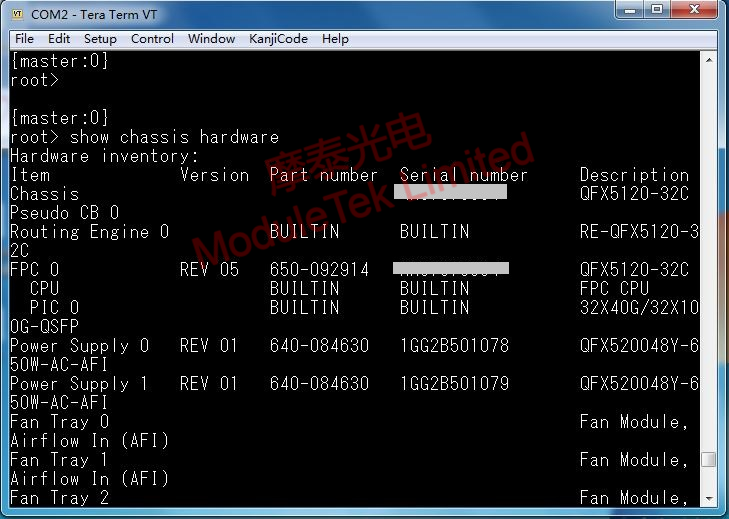

Tera Term是一款界面簡潔、功能實用的串口調試工具，主要用于windows操作系統上的串行通信、Telnet和SSH通信等，支持通過串口登錄設備，也支持通過網絡連接到遠程主機。

圖7 Tera Term圖標

表3 Tera Term連接步驟

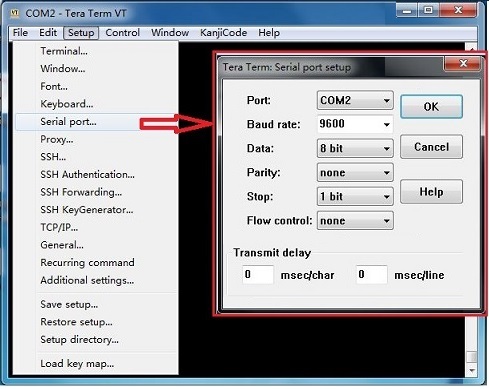

操作	1、運行Tera Term應用程序，彈出配置框，選擇連接類型、接口號；	2、程序配置缺省波特率為9600，若需要修改，在界面菜單Setup ->Serial port，對端口屬性進行配置，點擊Setup ->Save setup，可以保存為啟動默認配置；
界面
