管理型交換機通常會有Console接口，通過專用的console線纜連接到計算機的串口或USB口，利用終端仿真程序在本地對交換機進行配置，為用戶提供初始配置、運行信息查看，以及故障排除等交換機管理。

使用交換機console接口時，通過console通信電纜將PC的串口（或USB轉串口適配器）與交換機的console口相連，在PC端打開終端仿真程序（如PuTTy、Tera Term），設置相應的通信參數（如波特率、數據位、停止位）。

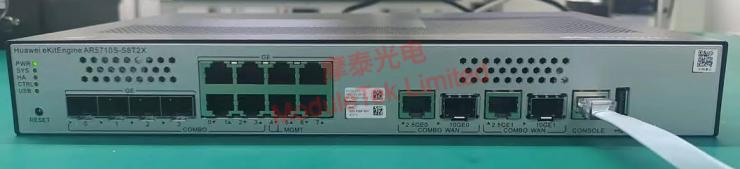

圖1 交換機console口連接

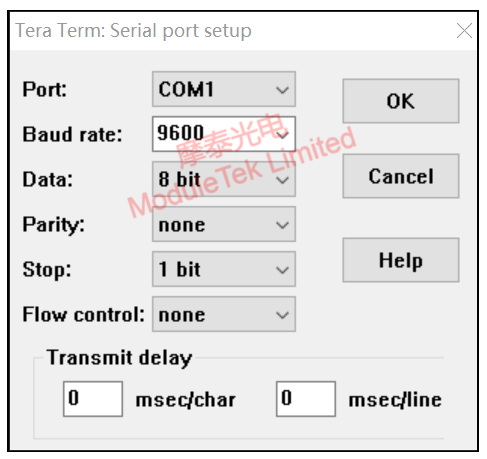

圖2 通信參數

交換機console口物理形態有很多種，通過觀察摩泰實驗室的測試設備可知有包括但不限于如下幾種console接口。其中最常見的是RJ45 RS232串口。

表1 交換機串口類型介紹

類型	RJ45	DB9	Mirco-USB	Mini-USB	USB Type-C	USB_A
接口
線材

交換機console接口不但有不同的接口類型，不同主機品牌或不同型號設備對console接口的標識也不一樣，用戶在使用過程中如果不熟悉console接口的標識，容易與其他功能接口混淆或找不到串口。下面是常見的幾種console接口標識，提供給大家參考。

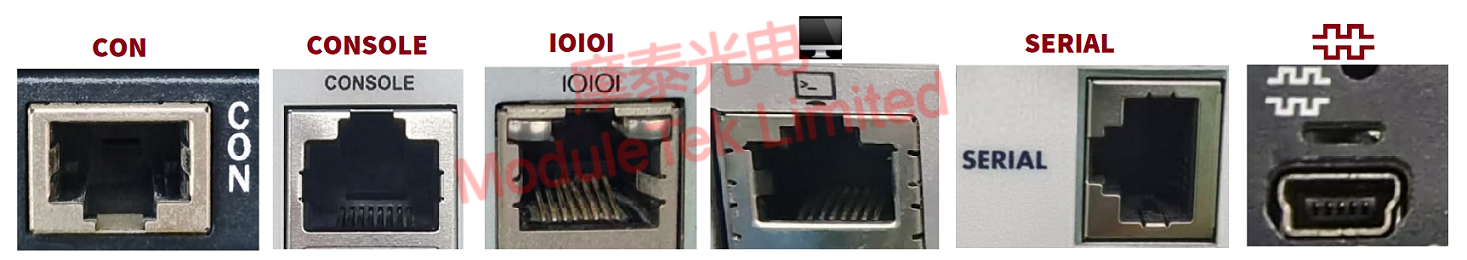

圖3 交換機面板串口標識展示

說明：① console通信電纜，交換機開箱配件中有console線可直接使用，如果沒有則需要根據交換機console接口類型進行選用，常見的為RJ45轉DB9串口線；

② console通信參數，交換機出廠配置項，查看交換機數據手冊即可獲取出廠缺省參數，當然也可以登錄交換機后自行修改配置；最常見的console參數為：波特率9600、數據位8、停止位1、無校驗、無流控；

③ 部分console通信電纜需要安裝驅動才能使用，比如USB_C轉USB_A數據線；

摩泰光電竭誠為您服務。
