摩泰實驗室在使用CISCO ASR-920-24SZ-M 路由器時觀察到該設備的Console口與其他CISCO設備有所不同，接口物理形狀為USB-A，接下來帶大家一起學習了解該設備Console口如何連接。

我們嘗試使用標準USB轉DB9串口線，無法連接；也按安裝手冊上的方式使用USB轉RJ45線中間加RJ45轉接頭，轉接成DB9接入主機，依然無法連接。從安裝手冊來看，這個物理形狀為USB-A的console接口實際并非USB，而是TIA/EIA-232F標準。

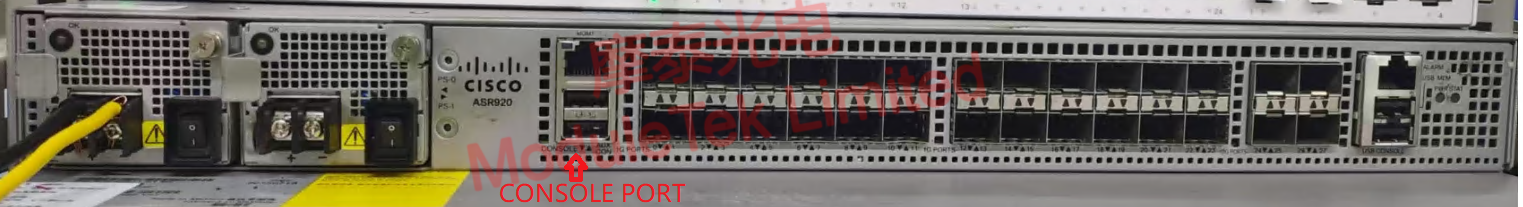

接口速率配置錯誤提示

圖1 接口速率配置錯誤提示

我們在思科社區找到了關于CISCO ASR 920系列路由器console接口的分享，根據其分享的電纜引腳排列順序如下；

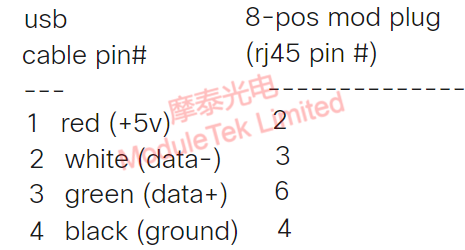

電纜引腳排列

圖2 電纜引腳排列

接下來我們根據上述線序自行制作一個可用的Console線；準備一根普通USB線，剪掉一端接頭，此處我使用的是Micro USB數據線，將Micro_USB接頭剪掉，剝掉外皮，可以看到有四根銅線，顏色分別為紅、白、綠、黑；

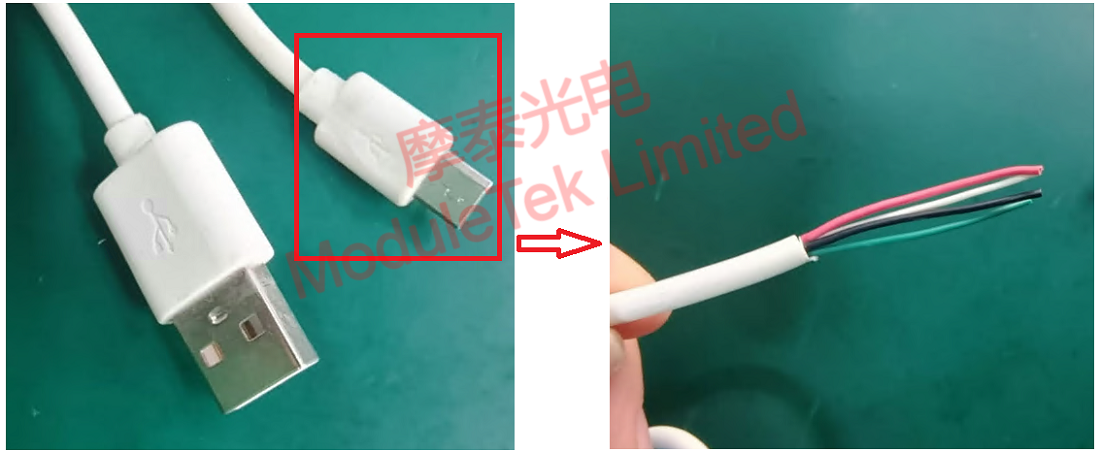

USB線剪掉一端

圖3 USB線剪掉一端

將銅線按上述線序排列，并接入RJ45水晶頭對應位置，使用壓線鉗按壓，聽到“咔嚓”聲表示按壓到位了。

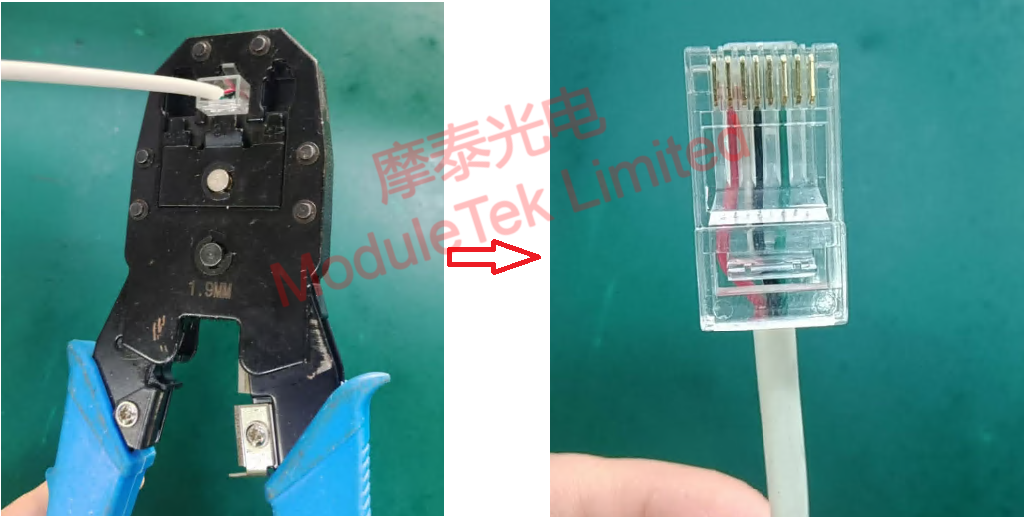

接入RJ45水晶頭

圖4 接入RJ45水晶頭

線纜制作完畢后使用RJ45轉DB9母頭適配器，通過串口連接到路由器，也可以用RJ45轉接頭轉接到標準DB9串口線；

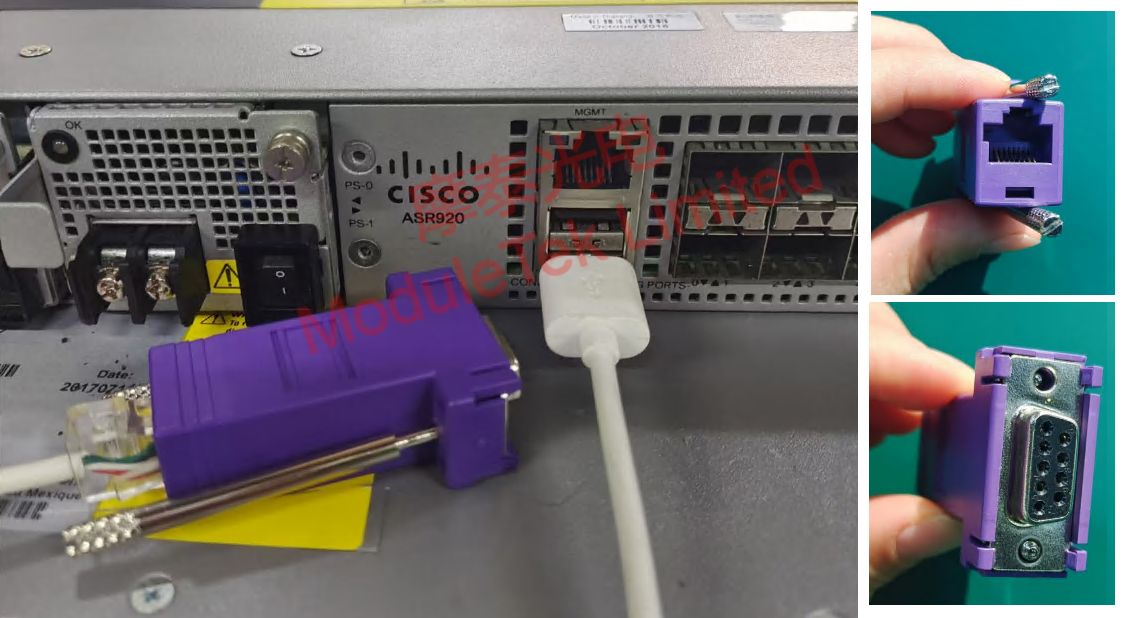

自制串口線連接路由器

圖5 自制串口線連接路由器

此時可以通過串口連接到路由器，對路由器進行管理啦。

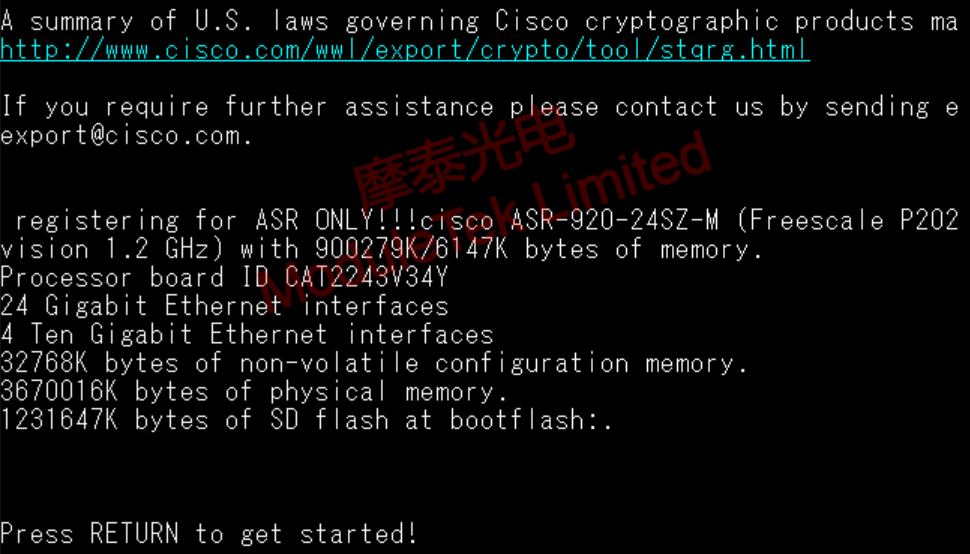

連接終端

圖6 連接終端

摩泰光電竭誠為您服務。
