華為/HUAWEI公司有型號SFP-10GBaseT-SR的電口模塊產品，支持100M/1G/2.5G/5G/10Gbps速率，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的實際上機使用效果。

1、產品簡介

華為 SFP-10GBaseT-SR 模塊在超六類及以上網線10G 速率支持30m的鏈路長度，在超五類及以上網線2.5G/5G支持30m的鏈路長度，100M/1G支持100m的鏈路長度。官方描述與模塊實物外觀如下：

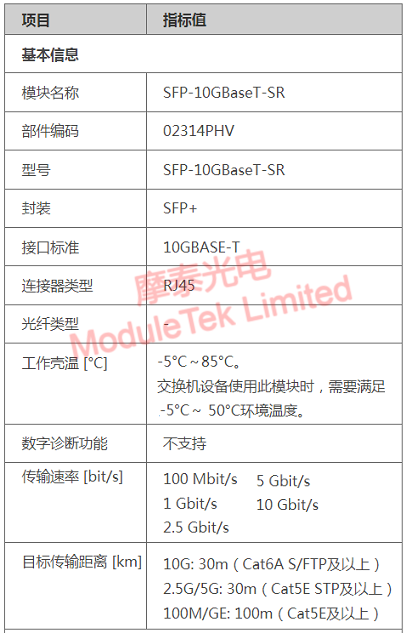

圖1 SFP-10GBaseT-SR官方指標

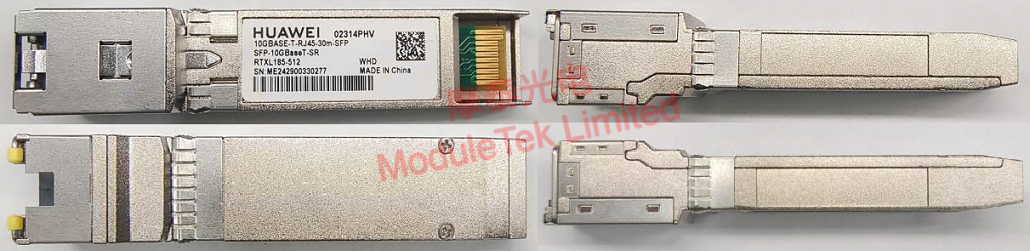

圖2 SFP-10GBaseT-SR實物展示

2、模塊上機效果

將SFP-10GBaseT-SR模塊接入華為 AR5710S-S8T2X交換機（version:V600R023C10SPC100），使用Cat6A網線，對端連接CISCO WS-C3560CX-8XPD-S交換機內置RJ45口；通過修改對端接口速率，模塊可以正常LINK在100M/1G/2.5G/5G/10G速率，并可以跑通業務；模塊信息可以被交換機正常識別，如模塊類型、廠商名、序列號、傳輸距離等，無告警現象。

表1 SFP-10GBaseT-SR上機測試

項目	交換機讀取信息
識別
LINK與ping通（10G速率）
LINK與ping通（5G速率）
LINK與ping通（2.5G速率）
LINK與ping通（1G速率）
LINK與ping通（100M速率）

3、模塊在哪些設備上支持

華為并非所有萬兆交換機都能支持SFP-10GBaseT-SR模塊，摩泰實驗室根據華為官方資料，匯總出如下平臺支持SFP-10GBaseT-SR模塊的使用。

表2 SFP-10GBaseT-SR兼容設備列表

設備系列	版本要求	說明
NetEngine AR6100	V300R023C10及之后版本
NetEngine AR6200	V300R023C10及之后版本
NetEngine AR6300	V300R023C10及之后版本
CloudEngine S16700	V600R023C10及以后版本	在V600版本設備的25GE光接口使用時不支持100M和1GE速率
S5700	V200R023C10及之后版本
S6700	V200R023C10及之后版本
CloudEngine S6700	V600R023C10及以后版本	在V600版本設備的25GE光接口使用時不支持100M和1GE速率
S620	V600R024C00及以后版本	在V600版本設備的25GE光接口使用時不支持100M和1GE速率
CloudEngine S8700	V600R024C00及以后版本	在V600版本設備的25GE光接口使用時不支持100M和1GE速率
eKitEngine AR5700S	V600R023C10及之后版本
NetEngine AR700	V300R023C10及之后版本
NetEngine AR5700	V600R023C10及之后版本
NetEngine AR6700	V600R023C10及之后版本
NetEngine AR8000	V600R023C10及之后版本

備注：1、具體支持的速率與接口相關；

2、兼容設備列表截止發稿日，后續或有新的機型加入，具體請以華為官網為準。

從實際測試情況來看，該模塊在交換機上的工作表現符合華為官方宣稱。

摩泰光電竭誠為您服務。
