JUNIPER 740-061409光模塊樣品報告-摩泰光電

JUNIPER公司有型號740-061409的光模塊產品，可以在單模光纖支持以太網傳輸10KM，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。

1、產品簡介

JUNIPER 740-061409光模塊在標準單模光纖上支持10KM的鏈路長度；官方關鍵參數信息與模塊實物外觀如下：

表1 JUNIPER 740-061409官方關鍵參數

Part Number	740-061409
Speed	100 Gigabit Ethernet
Connector	Duplex LC
Product Type	Optical Transceiver
Transmitter wavelengths ( range )	1294.53 nm through 1296.59 nm
	1299.02 nm through 1301.09 nm
	1303.54 nm through 1305.63 nm
	1308.09 nm through 1310.19 nm
Transmitter output power , each lane ( minimum )	–4.3 dBm
Transmitter output power , each lane ( maximum )	4.5 dBm
Receiver input power , each lane ( minimum )	–10.6 dBm
Receiver input power , each lane ( maximum )	4.5 dBm
Cable type	SMF
Core size / cladding	9/125 µm
Distance	10 km
Maximum Power consumption ( W )	3.5W
Operating Temperature (range)	0°C to 70°C

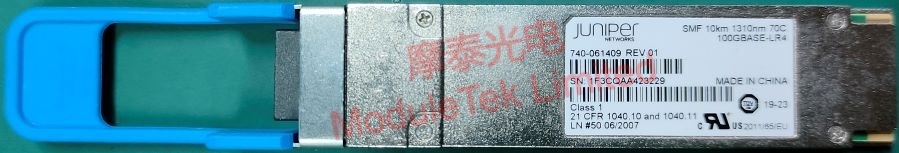

圖1 JUNIPER 740-061409光模塊實物圖

2、模塊上機識別

將740-061409模塊接入JUNIPER QFX5200-32C交換機，模塊可以正常LINK，端口指示燈亮起；模塊信息可以被交換機正常識別，如模塊類型、型號、序列號、速率、傳輸距離等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。

表2 JUNIPER 740-061409上機識別

項目	交換機讀取信息
LINK
識別
DOM數據

3、模塊關鍵參數測試

實驗室模塊外殼45℃條件下，對JUNIPER 740-061409樣品模塊在測試板上的性能指標進行測試，測試結果如下；

表3 JUNIPER 740-061409性能指標

參數	通道1	通道2	通道3	通道4	備注
發射光功率(單位：dBm)	2.258	2.922	2.146	2.722
接收靈敏度（不過纖)(單位：dBm)）	-12.245	-12.687	-12.722	-12.387	0誤碼率
接收靈敏度（過10KM光纖）(單位：dBm)	-12.974	-12.903	-13.039	-12.206	0誤碼率
功耗(單位：W)	3.28

樣品模塊外殼45℃光眼圖測試，眼圖模板與參數如下：

表4 JUNIPER 740-061409光模塊眼圖

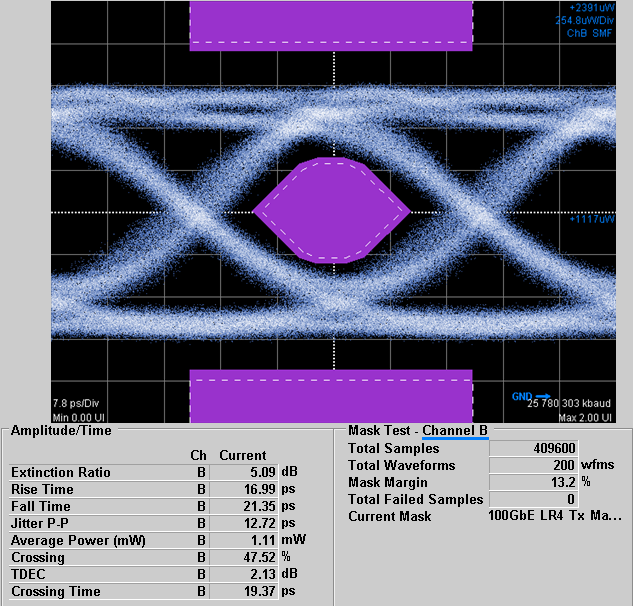

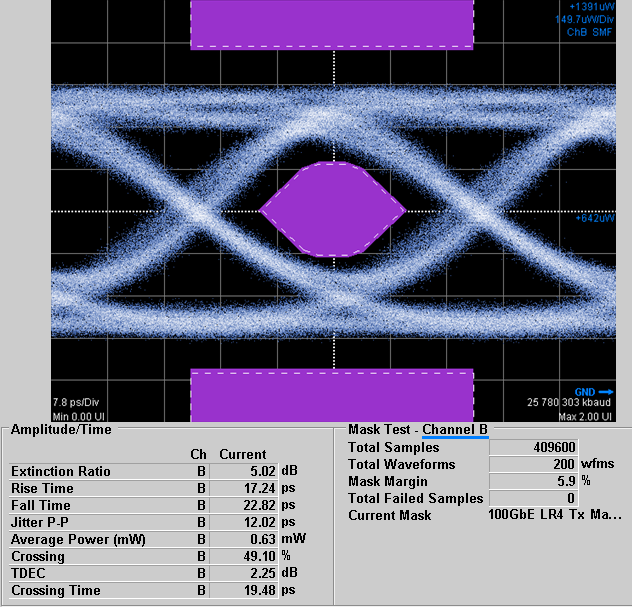

	眼圖		眼圖
通道1		通道3
通道2		通道4

表5 JUNIPER 740-061409光眼圖參數

參數	通道1	通道2	通道3	通道4
消光比(dB)	4.77	5.09	5.02	4.73
P-P抖動（ps）	14.12	12.72	12.02	14.58
上升時間	17.18	16.99	17.24	16.54
下降時間	22.12	21.35	22.82	21.23
Margin值（%）	10.5	13.2	5.9	3.6

從實際測試情況來看，該模塊關鍵參數指標符合JUNIPER官方宣稱。

摩泰光電竭誠為您服務。
