摩泰光電推出了一款型號為QSFP-40G-SR4-C-G11的多模光模塊，可以支持40G以太網應用，摩泰光電實驗室對該型號樣品進行了測試，方便大家進一步了解該模塊的核心性能指標和實際在主機上的使用效果。

1、產品簡介

QSFP-40G-SR4-C-G11模塊的核心性能指標和實物圖如下所示：

表1 核心性能指標

物理層接口	最遠傳輸距離	工作溫度（℃）	光纖類型	光纖接口類型	波長（nm）	發射光功率@每通道（dBm）	接收光功率@每通道（dBm）	最大功耗（W）
40GBASE-SR	400@OM4	0 ~ 70	MMF	MPO	850	-7.6 ~ 2.4	-9.5 ~ 2.4	1.5

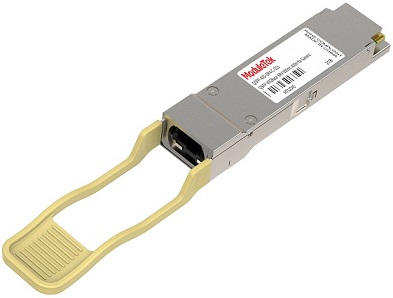

圖1 模塊實物圖

2、模塊上機識別

該模塊支持40G速率，將模塊插入 CISCO N3K-C3064PQ-10GE交換機上，測試模塊可以正常Link，端口指示燈點亮；模塊識別信息正常，DOM正常，具體測試數據見表2所示：

表2 模塊在交換機上的Link、識別、DOM信息

	模塊在CISCO N3K-C3064PQ-10GE交換機40G端口
LINK
識別
DOM數據

3、模塊關鍵參數測試

在摩泰光電實驗室，外殼溫度70℃下，對樣品模塊的關鍵參數進行測試，測試結果見表3所示：

表3 關鍵參數

通道	發射光功率（dBm）	接收靈敏度@1E-12（過400m@OM4光纖）（dBm）	功耗（W）
CH1	-2.88	-13.52	1.32
CH2	-2.84	-13.55
CH3	-2.75	-13.41
CH4	-2.85	-13.32

外殼溫度70℃下，對樣品模塊的光眼圖進行測試，測試結果見表4所示：

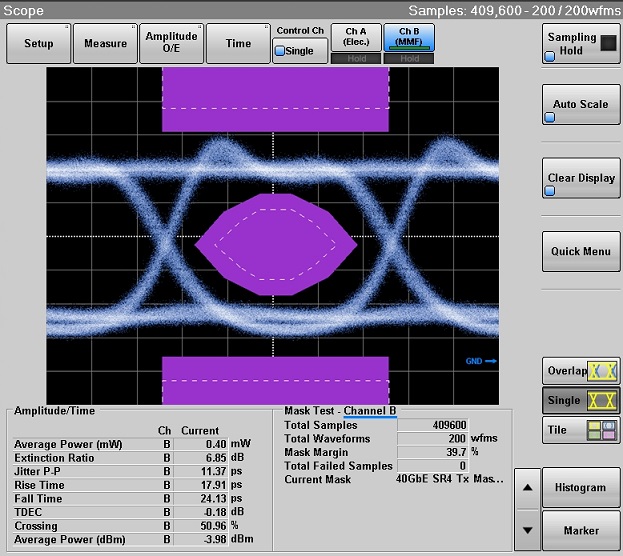

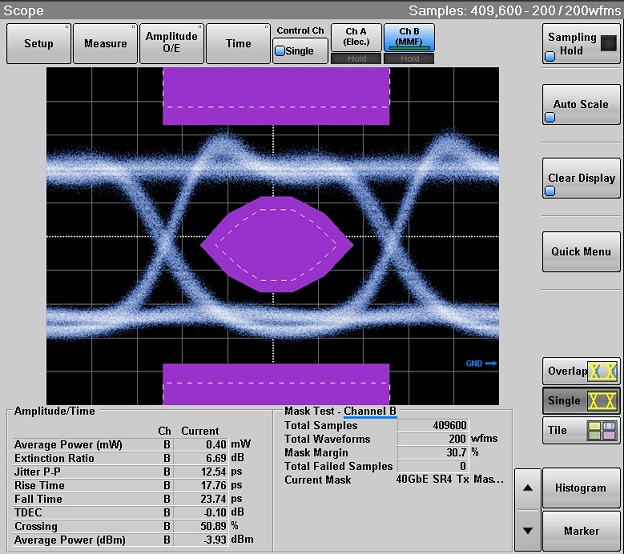

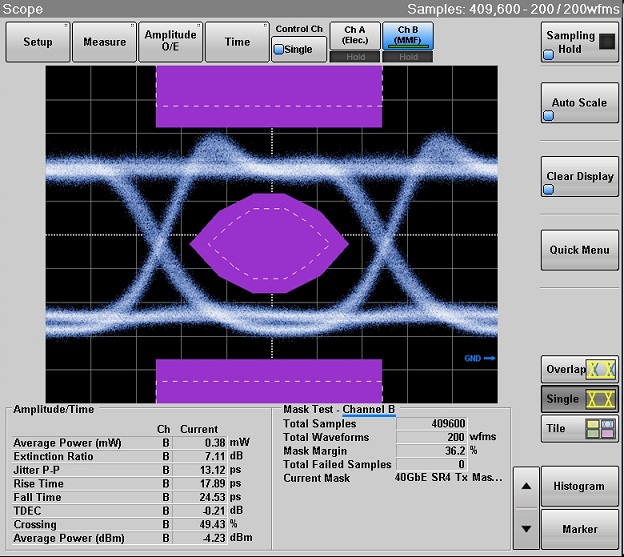

表4 光眼圖

CH1的光眼圖	CH2的光眼圖

CH3的光眼圖	CH4的光眼圖

光眼圖參數見表5所示：

表5 光眼圖參數

通道	消光比(dB)	P-P抖動（ps）	上升時間	下降時間	Margin值（%）
CH1	7.11	13.12	17.89	24.53	36.2
CH2	6.58	12.83	18.30	23.71	42.7
CH3	7.11	13.12	17.89	24.53	36.2
CH4	6.58	12.83	18.30	23.71	42.7

實際測試數據顯示摩泰光電 QSFP-40G-SR4-C-G11光模塊核心性能指標符合摩泰光電數據手冊定義，并與CISCO官方宣傳的同類型模塊性能相當。

摩泰光電可以提供性價比優良的QSFP-40G-SR4光模塊產品，歡迎大家選購。
