摩泰光電實驗室近期購買了一臺ARISTA DCS-7050SX3-48YC8-R交換機，接下來進行簡單的拆解分析，為大家展示其內部結構。

表1 交換機官方信息

型號	描述
DCS-7050SX3-48YC8-R	Arista 7050X3, 48x25GbE SFP & 8x100GbE QSFP100 switch, rear-to-front air, 2xAC

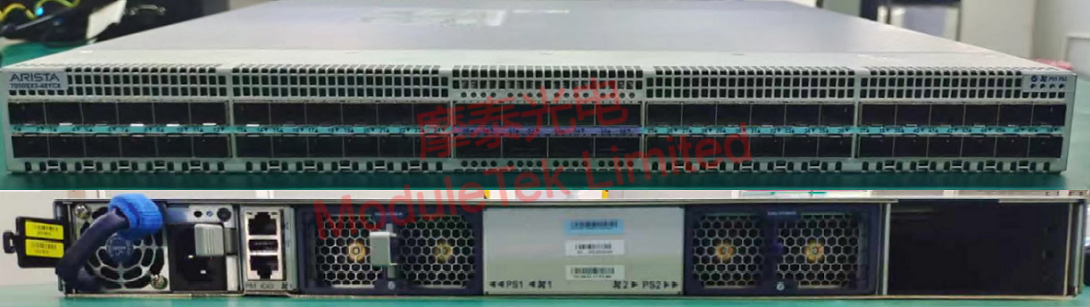

設備前面板主要有48個1/10/25G SFP28接口，8個40/50/100G QSFP28接口；背面板主要有1個RS-232串口，1個RJ45管理口，1個USB口、以及電源、風扇接入槽（本次測試接入一個電源模塊）。

圖1 DCS-7050SX3-48YC8-R交換機前后面板

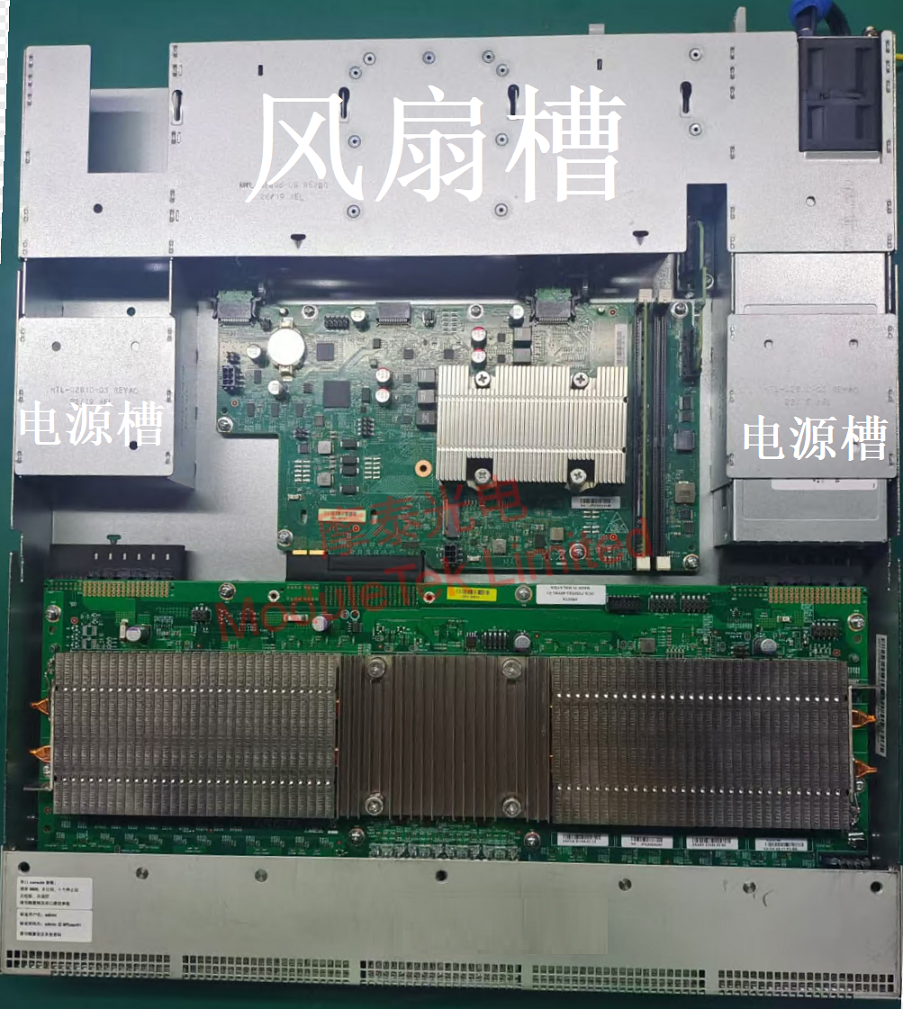

打開交換機上蓋，首先映入眼簾的是一個巨大的散熱塊，內部結構可以分成兩個部分，一部分是電源、風扇槽位，使用金屬擋板環繞；另一部分是PCB板，由兩塊PCB板相連接，我們進行簡單拆解了解其主要芯片。

圖2 ARISTA DCS-7050SX3-48YC8-R內部構造

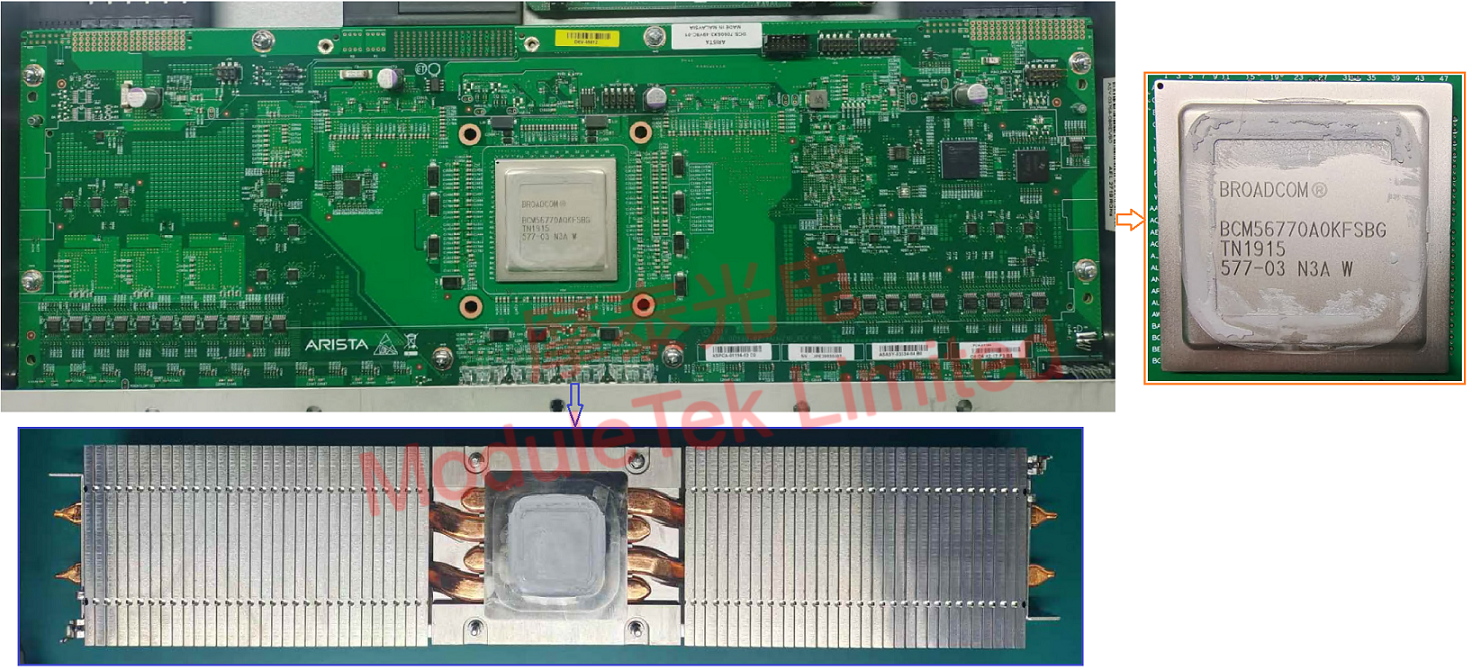

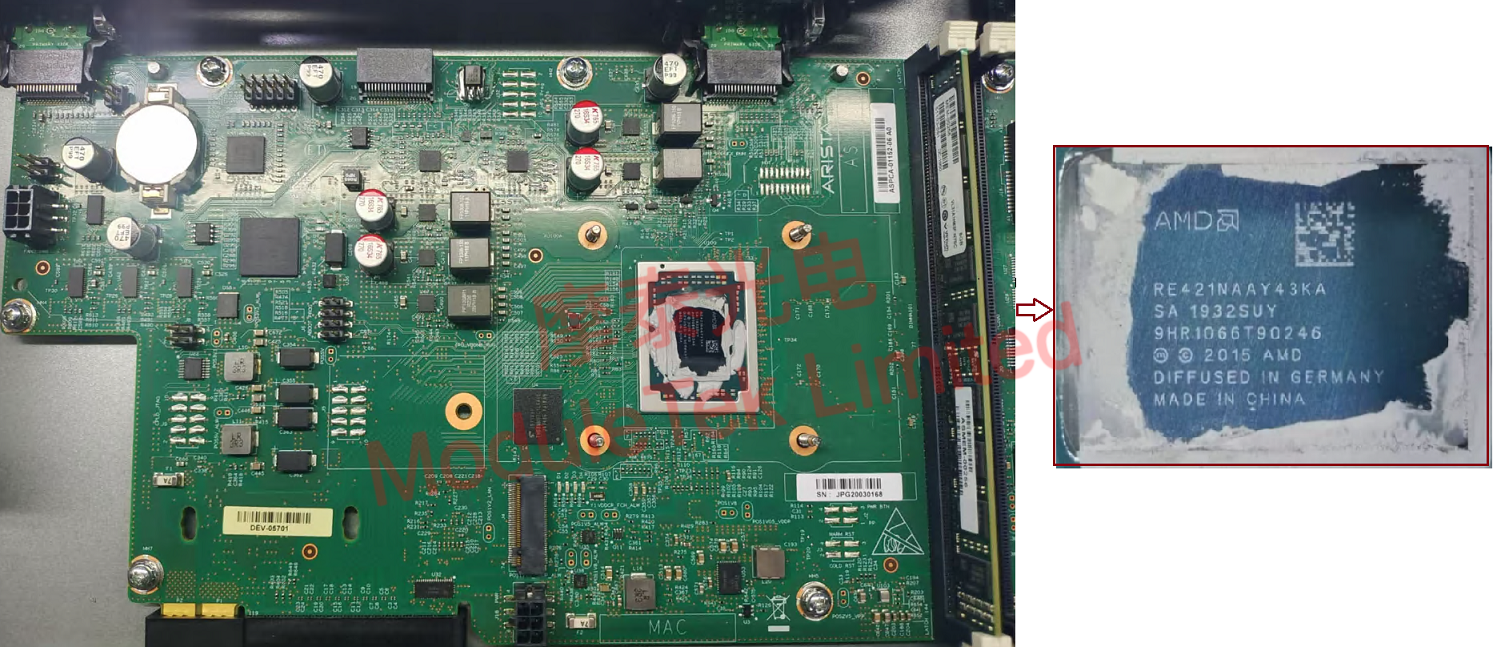

取下最大的散熱塊，主交換芯片就在其下，使用無塵布沾酒精輕拭芯片上的硅脂，可以看到主交換芯片型號為BCM56770A0KFSBG，屬于BROADCOM Trident3-X5/BCM56770 系列，2.0 Tb/s可編程以太網交換芯片，支持20x 100GbE/40x 40GbE/64x 25GbE端口，可用于構建高度可擴展、低功耗、功能豐富的架頂式、聚合和主干交換機。
