華為原裝電口模塊SFP-GE-T型號02314171測試報告-摩泰光電

華為原裝電口模塊SFP-GE-T官網提供的型號共有4款，摩泰光電實驗室對02314171型號樣品模塊進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。

1、產品簡介

官方提供的關鍵參數信息比較簡單，如下表所示：

表1 華為02314171樣品關鍵信息

Item	Description
Part number	02314171
Version support	Supported in V100R001C00 and later versions
Transceiver form factor	SFP
Cable Type	CAT5 UTP/STP
Standards compliance	1000BASE-T (SFP-GE-T)
Connector type	RJ45
Transmission Distance	100 m

2、外觀照片

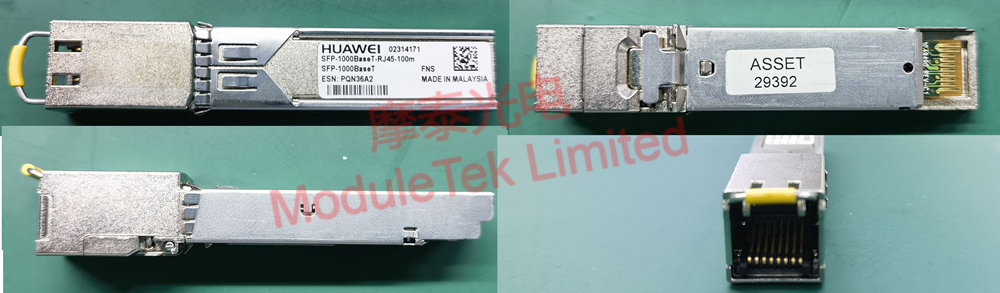

華為原裝電口模塊SFP-GE-T型號02314171的外觀照片如下圖所示，可以看到其外殼為下沉式解鎖結構。

圖1 華為02314171樣品實物圖

3、模塊上機兼容性測試

將華為原裝電口模塊SFP-GE-T型號02314171樣品分別在華為S5700、S5700S、S6700和S9303交換機上進行兼容性測試，測試項目包括：上機識別，不插網線是否異常LINK，插入網線是否正常LINK，以及與對端設備1000M/100M/10M的PING通測試。經測試，各測試項目在所有設備上均通過。

表2 華為02314171樣品在S5700和S5700S上的兼容性測試結果

項目	模塊在S5700上兼容性測試結果	模塊在S5700S上兼容性測試結果
識別
不插網線的LINK情況
插網線的LINK情況
與對端1000M端口PING測試
與對端100M端口PING測試
與對端10M端口PING測試

表3 華為02314171樣品在S6700和S9303上的兼容性測試結果

項目	模塊在S6700上兼容性測試結果	模塊在S9303上兼容性測試結果
識別
不插網線的LINK情況
插網線的LINK情況
與對端1000M端口PING測試
與對端100M端口PING測試
與對端10M端口PING測試

4、測試結果分析

根據讀取到的02314171樣品PHY芯片寄存器配置情況，可知其初始模式為純千兆，Los引腳功能禁用。

從其在上述4臺交換機上的測試情況來看，在S5700S和S6700交換機上，模塊工作在純千兆模式，只能跟對端1000M端口互連；在S5700和S9303交換機上，模塊工作在SGMII 3速自適應模式，跟對端1000M/100M/10M端口都可以互連。

摩泰光電的千兆電口模塊SFP-GE-T-x-D17模式能夠完全兼容華為原裝電口模塊SFP-GE-T型號02314171，歡迎選購。

摩泰光電竭誠為您服務。
