Aruba 8325-48Y8C交換機接口組介紹
發布時間:2024-11-12
摩泰實驗室在使用Aruba 8325-48Y8C交換機時發現該設備接口速率配置與常規交換機直接修改單獨接口速率有所不同,接下來以Aruba JL624A 8325-48Y8C交換機為例,為大家介紹一下該交換機的接口組。
1. 接口速率配置
Aruba 8325-48Y8C交換機SFP28接口缺省速率為25G,在不進行配置或僅配置單個接口速率的情況下,10G光模塊接入接口,將出現“Group speed mismatch”的告警,且端口無法link up;
根據Aruba官方資料《Aruba_8325_Installation and Getting Started Guide》,Aruba 8325-48Y8C交換機SFP28接口被分為4個組,給接口組配置的接口速率決定了該組中所有接口的速率,組中任何不匹配的接口都將被禁用;

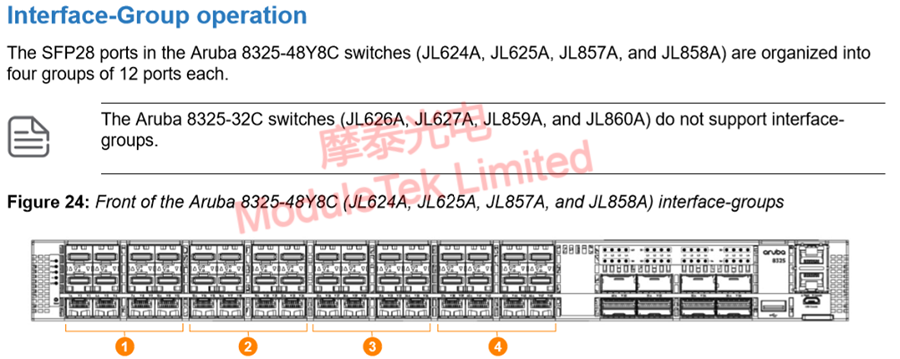

圖1 接口組劃分情況
全局配置模式下,執行命令“system interface-group group_number speed speed ” ,對接口組速率進行配置;執行命令“show system interface-group”可以查看接口組劃分與速率配置情況。
1G速率配置需要在接口組速率為10G的前提下,配置具體接口速率,比如“int 1/1/1 speed 1000-full”。
將對應接口組速率配置為10G后,再接入10G光模塊,此時模塊可以正常link up,無速率不匹配告警。
2. 電口模塊的支持限制
軟件版本從10.03起,Aruba 8325-48Y8C交換機支持千兆電口(J8177D)模塊,但并非所有SFP接口支持,僅第一行與第二行接口支持,第三行接口不支持(接口數為3的倍數);

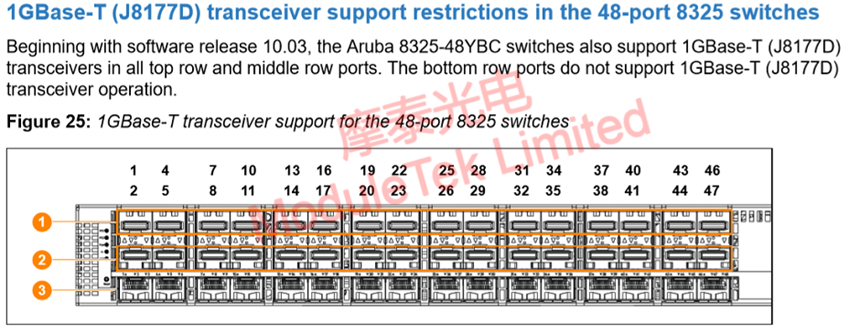

圖2 千兆電口的支持接口
軟件版本從10.03起,Aruba 8325-48Y8C交換機同樣支持萬兆電口(JL563A)模塊,但并非所有SFP接口支持,僅前18個接口的第一行與第二行支持。

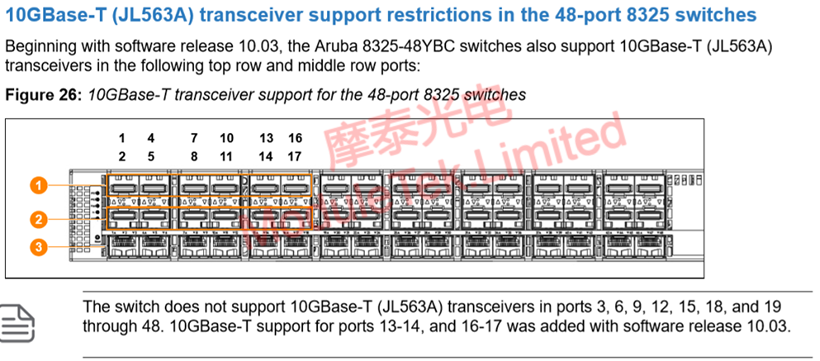

圖3 萬兆電口的支持接口
了解Aruba 8325-48Y8C交換機接口支持限制,避免在模塊使用過程中接入不支持的接口,從而導致模塊無法工作。
摩泰光電竭誠為您服務。
