摩泰光電SFP-10G-LR-10KM-C-D12 光模塊樣品性能評估
發布時間:2024-11-12
摩泰光電的SFP-10G-LR-10KM-C-D12光模塊產品,可以在單模光纖支持10G以太網傳輸10km,摩泰光電實驗室對該產品樣機進行了測試,方便大家進一步了解該產品的性能指標和實際上機使用效果。
1、產品簡介
摩泰光電SFP-10G-LR-10KM-C-D12光模塊在10G 標準單模光纖(SMF)G.652上支持10km的鏈路長度,支持商業溫度范圍(0~70℃),官方訂貨信息與模塊外觀如下:

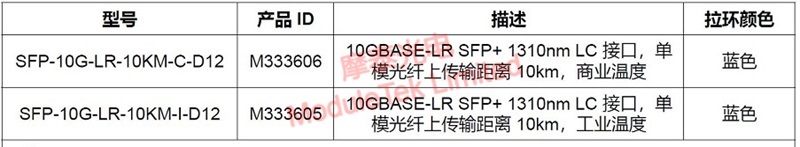

圖1 SFP-10G-LR-10KM-C-D12光模塊官方訂貨信息

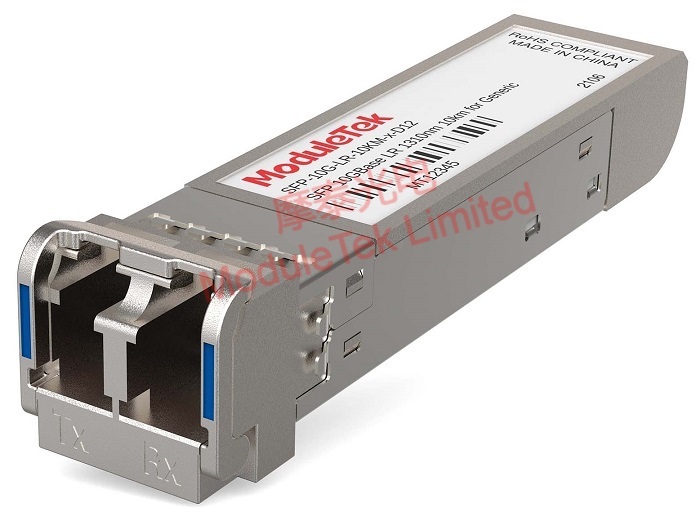

圖2 SFP-10G-LR-10KM-C-D12光模塊外觀
2、模塊上機識別
將SFP-10G-LR-10KM-C-D12模塊接入CISCO C9500-24Y4C交換機,模塊可以正常LINK,端口指示燈亮起;模塊信息可以被交換機正常識別,如模塊類型、廠商名、型號、序列號、速率、傳輸距離等;可以讀取DOM數據,且DOM數據均在閾值范圍內,無告警現象。
表1 SFP-10G-LR-10KM-C-D12光模塊上機識別
|
項目
|
交換機讀取信息
|
|
LINK
|
|
|
識別
|
|
|
DOM數據
|
|
3、模塊關鍵參數測試
對SFP-10G-LR-10KM-C-D12樣品模塊在測試板上的性能指標進行三溫測試,測試結果如下;
表2 SFP-10G-LR-10KM-C-D12光模塊關鍵參數
|
外殼測試溫度(℃)
|
發射光功率(dBm)
|
接收靈敏度(dBm,BER=1E-12)
|
功耗(W)
|
|
0
|
-2.0
|
-16.5
|
0.68
|
|
30
|
-1.8
|
-16.5
|
0.83
|
|
70
|
-1.7
|
-15.5
|
0.93
|
樣品模塊外殼70℃光眼圖測試,眼圖模板與參數如下:

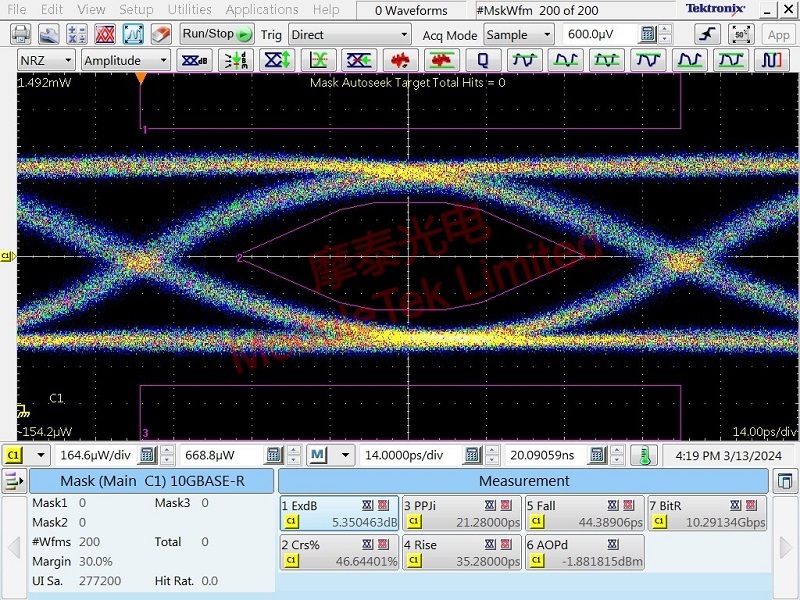

圖3 SFP-10G-LR-10KM-C-D12光模塊眼圖模板
表3 SFP-10G-LR-10KM-C-D12光模塊眼圖參數
|
外殼溫度(℃)
|
消光比(dB)
|
P-P抖動
|
上升時間
|
下降時間
|
Margin值(%)
|
|
70
|
5.35
|
21.28
|
35.28
|
44.38
|
30.0
|
從實際測試情況來看,該模塊關鍵參數指標符合摩泰光電數據手冊定義,并與CISCO官方宣傳的同類模塊性能相當。
摩泰光電可以提供性價比優良的SFP-10G-LR商溫模塊和工溫模塊,歡迎大家選購。
