摩泰光電SFP-10G-BIDI-Txxxx/Rxxxx-20KM-I-D14 光模塊樣品性能評估
發布時間：2024-11-12
摩泰光電的SFP-10G-BIDI-Txxxx/Rxxxx-20KM-I-D14光模塊產品，可以在單模光纖支持10G以太網傳輸20km，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。
1、產品簡介
摩泰光電SFP-10G-BIDI-Txxxx/Rxxxx-20KM-I-D14光模塊在10G 標準單模光纖(SMF)G.652上支持20km的鏈路長度，支持工業溫度范圍(-40～85℃)，官方訂貨信息與模塊外觀如下：

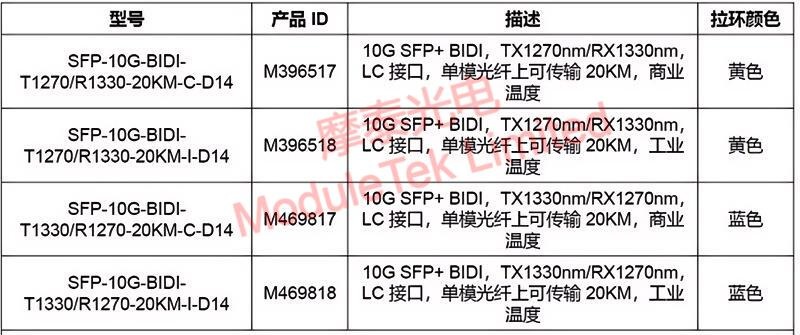

圖1 SFP-10G-BIDI-Txxxx/Rxxxx-20KM-I-D14光模塊官方訂貨信息

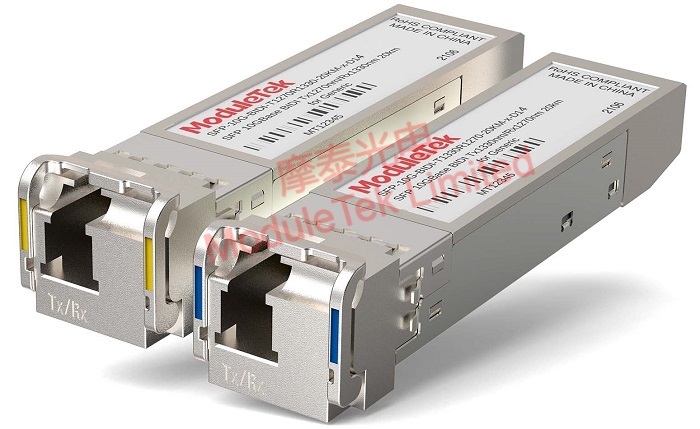

圖2 SFP-10G-BIDI-Txxxx/Rxxxx-20KM-I-D14光模塊外觀
2、模塊上機識別
將SFP-10G-BIDI-T1270/R1330-20KM-I-D14和SFP-10G-BIDI-T1330/R1270-20KM-I-D14模塊使用1米光纖對連，插入到CISCO N9K-C93180YC-EX交換機，模塊可以正常LINK，端口指示燈亮起；模塊信息可以被交換機正常識別，如模塊類型、廠商名、型號、序列號、速率、傳輸距離等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。
表1 SFP-10G-BIDI-Txxxx/Rxxxx-20KM-I-D14光模塊上機識別
|
項目
|
交換機讀取信息
|
|
LINK
|
|
|
識別
|
|
|
DOM數據
|
|
3、模塊關鍵參數測試
以SFP-10G-BIDI-T1270/R1330-20KM-I-D14樣品模塊為例，在測試板上的性能指標進行三溫測試，測試結果如下；
表2 SFP-10G-BIDI-Txxxx/Rxxxx-20KM-I-D14光模塊關鍵參數
|
外殼測試溫度(℃)
|
發射光功率(dBm)
|
接收靈敏度(dBm，BER=1E-12)
|
功耗(W)
|
|
-40
|
-2.1
|
-16.0
|
0.60
|
|
30
|
-2.2
|
-16.0
|
0.85
|
|
85
|
-2.4
|
-15.0
|
1.12
|
樣品模塊外殼85℃光眼圖測試，眼圖模板與參數如下：

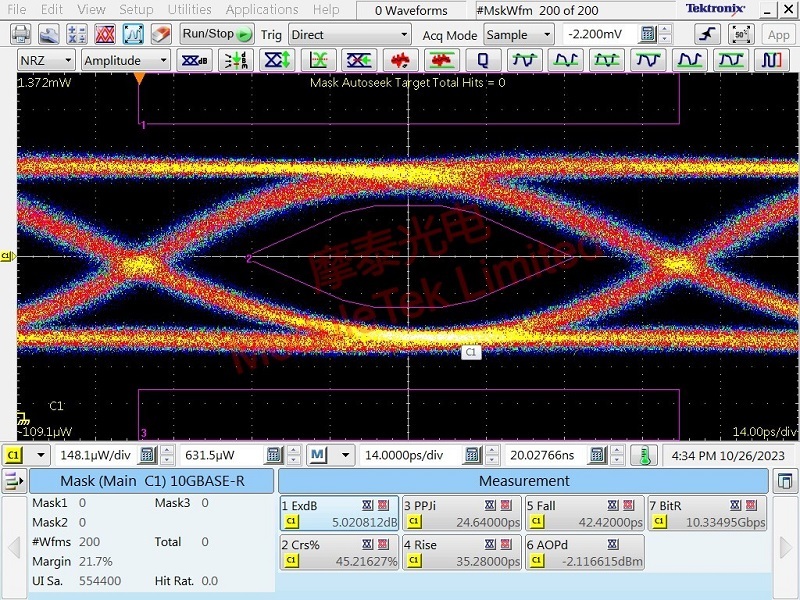

圖3 SFP-10G-BIDI-Txxxx/Rxxxx-20KM-I-D14光模塊眼圖模板
表3 SFP-10G-BIDI-Txxxx/Rxxxx-20KM-I-D14光模塊眼圖參數
|
外殼溫度(℃)
|
消光比(dB)
|
P-P抖動
|
上升時間
|
下降時間
|
Margin值（%）
|
|
85
|
5.02
|
24.64
|
35.28
|
42.42
|
21.7
|
從實際測試情況來看，該模塊關鍵參數指標符合摩泰光電數據手冊定義，并與CISCO官方宣傳的同類模塊性能相當。
摩泰光電可以提供性價比優良的SFP-10G-BIDI商溫模塊和工溫模塊，歡迎大家選購。
