邁普 NSS3330-30TXF-AC交換機開箱-摩泰光電

摩泰光電實驗室購買了一臺邁普 NSS3330-30TXF-AC交換機，可以測試1G/10G SFP系列產品，下面帶大家一起進行開箱驗收。

表1 設備官方描述信息

產品型號	描述
NSS3330-30TXF-AC	24個10/100/1000Base-T電接口、4個SFP+光口(支持千兆、萬兆模式), 2個12GE專用堆疊口，固化雙交流電源

設備開箱內含主機一臺，配件一盒（包含兩根電源線、一根RJ45轉DB9串口線、一根接地線、一包螺絲與機架角鐵、安裝說明書）。

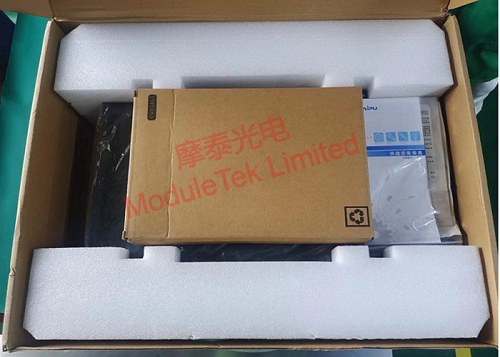

圖1 邁普 NSS3330-30TXF-AC包裝

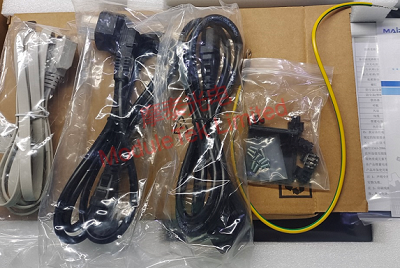

圖2 邁普 NSS3330-30TXF-AC配件

前面板主要有24個RJ45口，6個10G SFP接口(支持1G，10G)，1個RJ45串口，1個USB口，1個DC0帶外管理口；背面板主要有2個內置交流電源插孔，2個風扇排風孔。

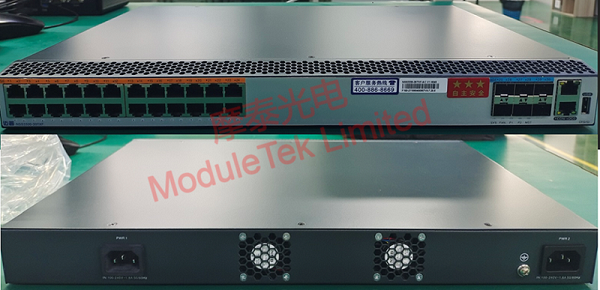

圖3 邁普 NSS3330-30TXF-AC前面板/背面板

接入電源線對設備進行上電。

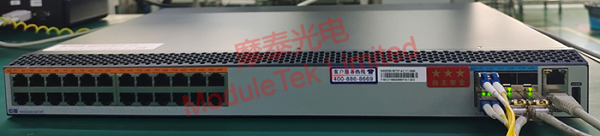

圖4 邁普 NSS3330-30TXF-AC設備上電

使用RJ45轉DB9串口線，PC通過串口連接到交換機；設備默認波特率：9600，無賬號密碼，登錄控制臺，執行命令“show version”，查看設備型號與系統版本信息。

SFP口支持1G、10G速率，可以通過如下方式切換接口速率，在接口配置模式下，執行命令“speed speed”，配置接口速率。

備注： “speed" 為實際可選速率，可以通過使用? 獲得speed提示符下可以執行的命令列表。

接入摩泰10G LR光模塊，執行命令“show optical all detail”，交換機可以正確識別模塊類型。

摩泰光電的光模塊產品可以很好的兼容邁普的相關設備，歡迎大家選購。
