摩泰光電實驗室購買了一臺博達 S3956M交換機，可以測試1G/10G SFP產品系列，下面帶大家一起進行開箱驗收。

表1 設備官方描述信息

項目	描述
S3956M	24端口千兆電+24端口千兆光+8端口萬兆光，以太網路由交換機(1個Mini Usb型Console口，24個千兆電口，24個千兆/百兆自適應光口， 8個萬兆/千兆自適應光口；2個電源槽位，標配一個可熱插拔電源AC220V;風扇散熱，1U高度，標準19英寸機架式安裝)

設備開箱內含主機一臺，配件一盒（一根三腳電源線、一根MINI-USB轉DB9串口線、螺絲與機架角鐵、塑料腳墊、質保單）。

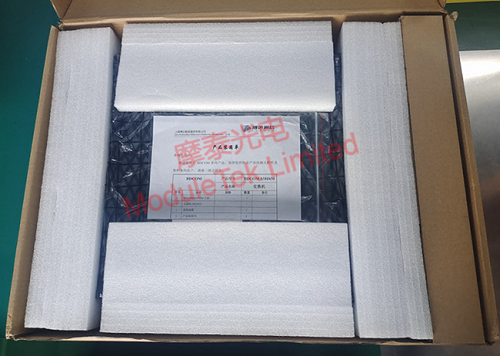

博達 S3956M包裝

圖1 博達 S3956M包裝

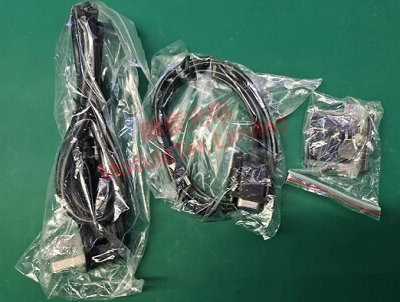

博達 S3956M配件

圖2 博達 S3956M配件

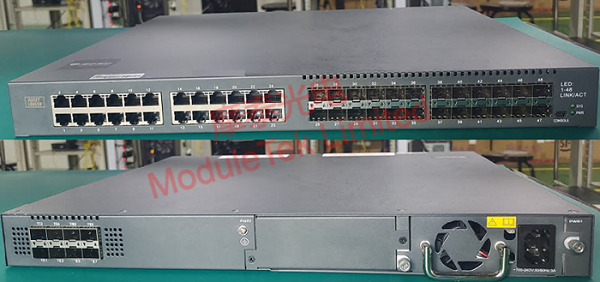

前面板主要有24個RJ45口，24個1G SFP接口，1個MINI-USB串口；背面板主要有8個10G SFP接口，2個外置電源接入槽，其中一個已接入交流電源模塊。

博達 S3956M前面板/背面板

圖3 博達 S3956M前面板/背面板

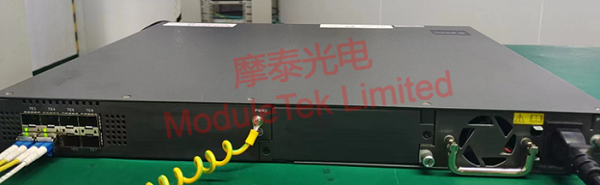

接入電源線對設備進行上電。

博達 S3956M設備上電

圖4 博達 S3956M設備上電

使用MINI-USB轉DB9串口線，PC通過串口連接到交換機；設備默認波特率：9600，賬號/密碼：admin，登錄控制臺，執行命令“show version ” ，查看設備型號與系統版本信息。

使用RJ45雙絞線，接入交換機RJ45口，使用瀏覽器訪問WEB管理界面；缺省IP：192.168.0.1（可自行配置），賬號/密碼：admin。

注：交換機支持對 HTTP 訪問的控制，只有在開啟 HTTP 服務時，交換機和 PC 才有 HTTP 協議交互，當關閉 HTTP 服務時，HTTP 協議交互就停止。在控制臺使用如下指令對交換機HTTP訪問進行配置。

Switch#configure terminal //進入全局配置模式

Switch_config#ip http server //開啟 HTTP 服務

Switch_config#ip http http-access enable //配置 HTTP 訪問模式

Switch_config#ip http ssl-access enable //配置 HTTPS 訪問模式

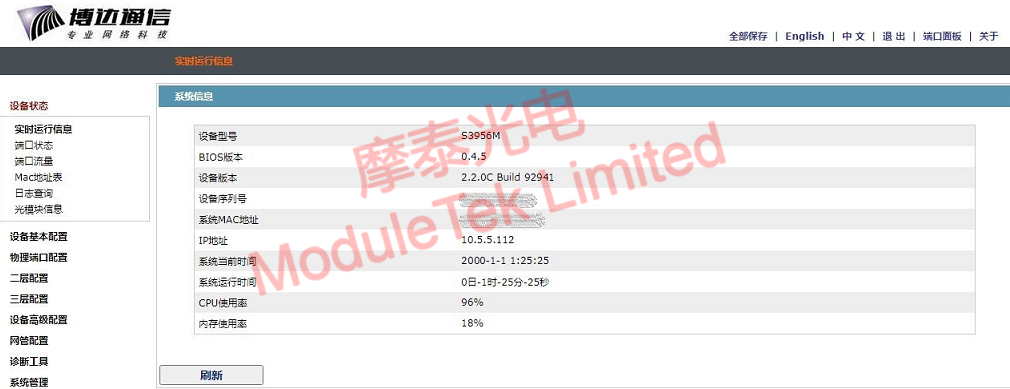

WEB管理界面

圖5 WEB管理界面

接入摩泰10G SR光模塊，交換機可以正確識別模塊類型。

摩泰光電的光模塊產品可以很好的兼容博達的相關設備，歡迎大家選購。
