菲尼薩/FINISAR公司有型號QSFP28-100G-LR4的光模塊產品，可以在單模光纖支持100G以太網傳輸10KM，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。

1、產品簡介

FINISAR QSFP28-100G-LR4 光模塊在100G標準單模光纖(SMF)G.652上支持10KM的鏈路長度，支持商業溫度范圍(0～70℃)；官方關鍵參數信息與模塊實物外觀如下：

表1 FINISAR QSFP28-100G-LR4光模塊官方關鍵參數

Type	Distance	Max Power Consumption	Operating Temperature	Cable Type	Wavelength	Transmit Power	Receive Power	Transmiter	Receiver
100G	10KM	3.5W	0~70℃	SMF	1310nm	-4.3~+4.5dBm	-10.6~+4.5dBm	4xLWDM DFB Laser	PIN

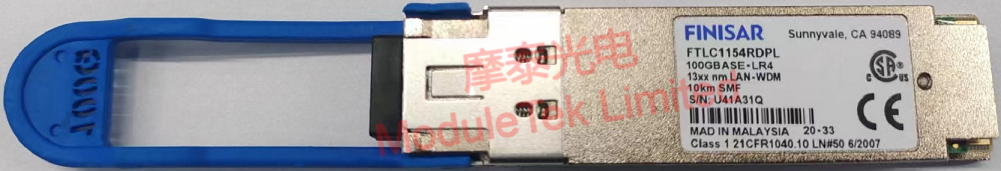

圖1 FINISAR QSFP28-100G-LR4光模塊實物圖

2、模塊上機識別

將QSFP28-100G-LR4模塊接入NOKIA 7250交換機，模塊可以正常LINK，端口指示燈亮起；模塊信息可以被交換機正常識別，如模塊類型、訂貨號、序列號等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。

表2 FINISAR QSFP28-100G-LR4光模塊上機識別

項目	交換機讀取信息
LINK
識別
DOM數據

3、模塊關鍵參數測試

實驗室模塊外殼45℃條件下，對QSFP28-100G-LR4樣品模塊在測試板上的性能指標進行測試，測試結果如下；

表3 FINISAR QSFP28-100G-LR4光模塊性能指標

參數	通道1	通道2	通道3	通道4	備注
發射光功率	3.64dBm	4.03dBm	3.15dBm	3.52dBm
接收靈敏度（不過纖）	-10.72dBm	-11.72dBm	-12.1dBm	-11.32dBm	0誤碼率
接收靈敏度（過10KM光纖）	-11.15dBm	-12.02dBm	-11.86dBm	-11.55dBm	0誤碼率
功耗	2.843W

樣品模塊外殼45℃光眼圖測試，眼圖模板與參數如下：

表4 FINISAR QSFP28-100G-LR4光模塊眼圖

	眼圖		眼圖

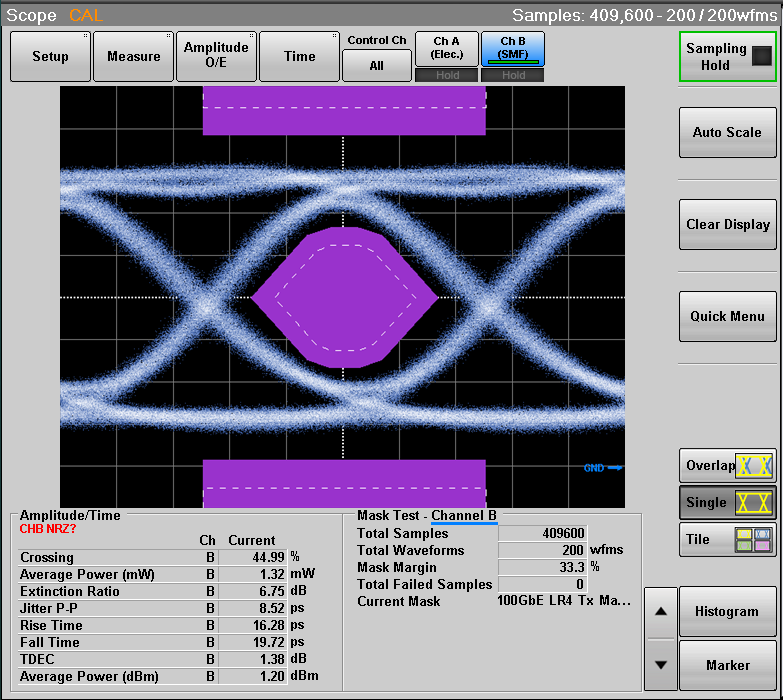

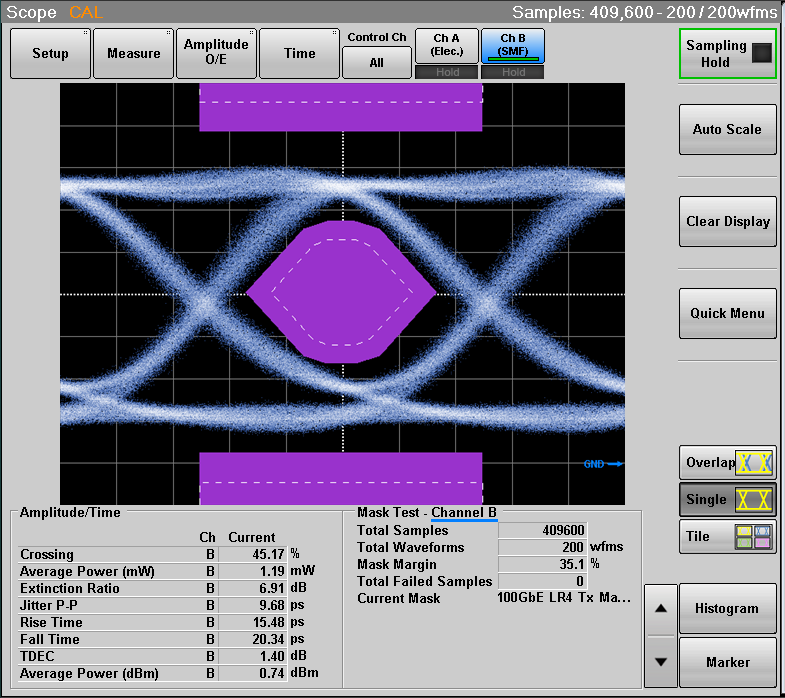

通道1		通道2

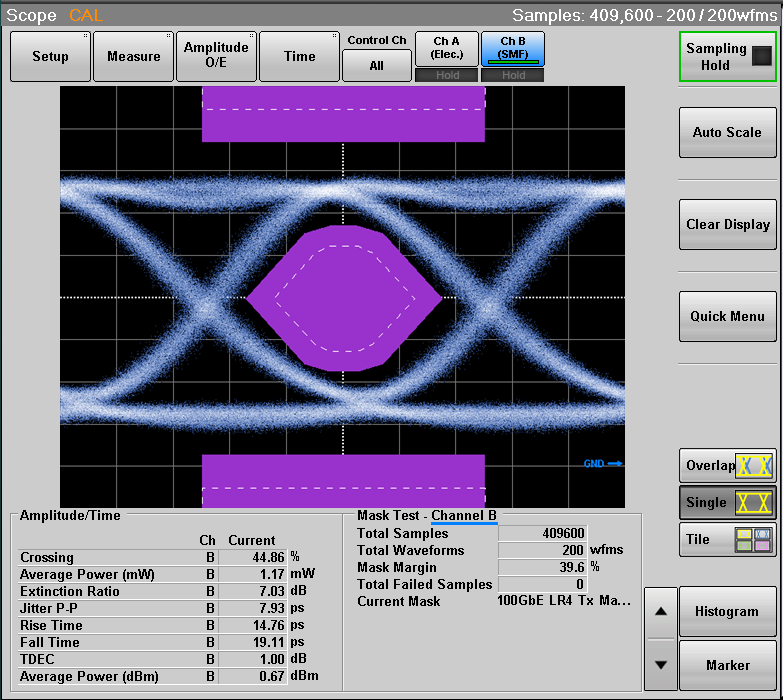

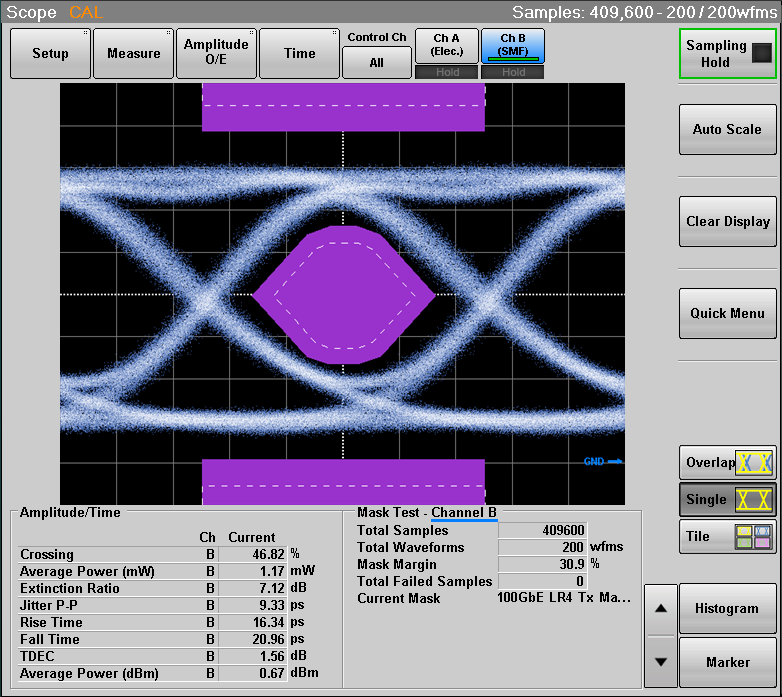

通道3		通道4

表5 FINISAR QSFP28-100G-LR4光模塊眼圖參數

參數	通道1	通道2	通道3	通道4
溫度(℃)	45	45	45	45
消光比(dB)	6.91	6.75	7.03	7.12
P-P抖動（ps）	9.68	8.52	7.93	9.33
上升時間	15.48	16.28	14.76	16.34
下降時間	20.34	19.72	19.11	20.96
Margin值（%）	35.1	33.3	39.6	30.9

從實際測試情況來看，該模塊關鍵參數指標符合FINISAR官方宣稱。

摩泰光電竭誠為您服務。
