MELLANOX MMA2L20-AR 光模塊樣品報告-摩泰光電

NVIDIA/MELLANOX公司有型號MMA2L20-AR的光模塊產品，可以在單模光纖支持25G以太網傳輸10KM，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。

1、產品簡介

MELLANOX MMA2L20-AR 光模塊在25G 標準單模光纖(SMF) G.652上支持10KM的鏈路長度。官方關鍵參數信息與模塊實物外觀如下：

表1 MELLANOX MMA2L20-AR 光模塊官方描述

Ordering Part Number	Description
MMA2L2O-AR	Optical transceiver,25GbE,25Gb/s,SFP28,LC-LC,1310nm,LR up to 10km
Parameter		Min	Type	Max	Units	Notes
Power Supply Voltage		3.135	3.3	3.465	V	---
Power consumption		---	---	1.5	W	---
Operating case temperature		0	---	70	℃	---
Link Distance with ITU-T G.652.D		0.002	---	10	km	---
Average launch power		-7	---	2	dBm	---
Receiver Sensitivity (OMA)		---	---	-12	dBm	1
Stressed Receiver Sensitivity (OMA)		---	---	-9.5	dBm	2
Notes: 1.Hit ratio 5x10^-5per sample. 2.Measured with conformance test signal at receiver input for BER =5x10-5.

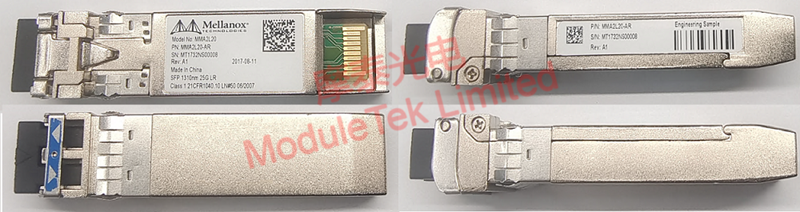

圖1 MELLANOX MMA2L20-AR 光模塊實物圖

2、模塊上機識別

將MMA2L20-AR模塊接入MELLANOX MCX4121A-ACAT網卡，接入跳線，模塊可以正常LINK，端口指示燈亮起；模塊信息可以被交換機正常識別，如模塊類型、型號、廠商名、序列號、波長、傳輸距離等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。接口在自動FEC模式下，自適應到FC-FEC模式。

表2 MELLANOX MMA2L20-AR 光模塊上機識別

項目	服務器/網卡讀取信息
LINK
識別
DOM數據

3、模塊關鍵參數測試

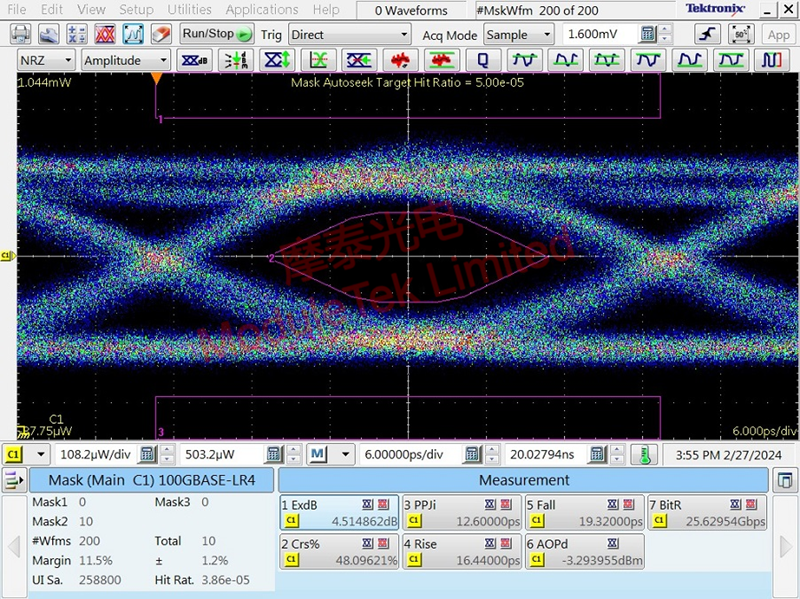

a.實驗室模塊外殼45℃條件下，對MMA2L20-AR樣品模塊在測試版上的性能指標進行測試，測試結果如下；

表3 MELLANOX MMA2L20-AR 光模塊性能指標

參數	測試數據	單位	備注
發射光功率	-2.8	dBm
接收靈敏度（不過纖）	-17.5	dBm	5E-5誤碼率
接收靈敏度（過10km光纖）	-17.6	dBm	5E-5誤碼率
功耗	0.9	W
