NETGEAR M4250-26G4XF-PoE+交換機開箱
發布時間:2024-01-19
NETGEAR/網件公司是美國的一家網絡設備制造商、無線網絡解決方案提供商,開發和銷售路由器、防火墻、交換機、網絡存儲、無線設備等。公司創立于1996年,2002年進入中國。
摩泰光電實驗室購買了一臺NETGEAR M4250-26G4XF-PoE+ GSM4230PX交換機,可以測試1G/10G SFP產品系列,下面帶大家一起進行開箱驗收。
表1 設備官方描述信息
| Model Name | Description | Model number |
| M4250-26G4XF-PoE+ | AV Line 24x1G PoE+480W 2x1G and 4xSFP+Managed Switch | GSM4320PX |
● 24-port 10/100/1000BASE-T(RJ45)PoE+with 480W PoE budget
● 2-port 10/100/1000BASE-T (RJ45)
● 4-port 1000/10GBASE-X(SFP+)
● 132 Gbps non-blocking fabric across 30 ports
● Out-of-band 1G Ethernet management port
● USB-C and RJ45 RS232 console ports and USB-A storage port
● Front black display panel and all ports in the back
● Possible reversed mounting with ports in the front
● Rack-mounting standard brackets
● Longer brackets for recessed mounting (2 inches/5 cm)
● Threaded hole in front (1xM10)for clamps
● Threaded holes on the bottom(4xM5)for 50x100mm VESA plates
● Selectable fan modes for fanless,quiet,or cool operation
● Dimensions(WxDxH):440x43.2x400 mm
● Weight:5.45Kg(12.02Ib)

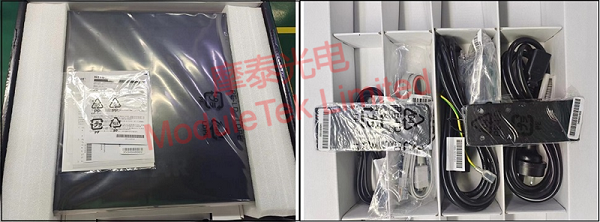

設備開箱內含主機一臺,配件一盒(一根三腳電源線、一根兩腳電源線(含接地線),一根RJ45轉RS232串口線、一根USB-A轉USB-C控制線、一包螺絲與機架角鐵、產品說明書與保修單)。

圖1 GSM4230PX外包裝

圖2 GSM4230PX主機及配件

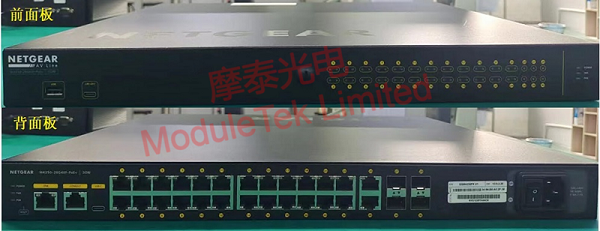

前面板主要是接口狀態指示燈、一個USB-A儲存口,一個USB-C LED外接口;背面板主要有26個RJ45口,4個SFP接口(支持1G/10G),一個USB-C串口,一個RJ45串口,一個網絡管理口、一個電源接入孔(帶獨立開關)。

圖3 GSM4230PX前面板/背面板

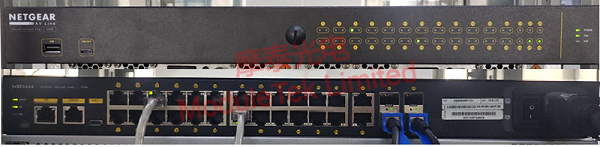

接入電源線對設備進行上電,接入RJ45雙絞線、SFP DAC產品,可以看到前后面板對應接口指示燈均會同步亮起,這種設計更方便用戶隨時關注接口狀態。

圖4 GSM4230PX設備上電
使用RJ45轉DB9串口線,PC通過串口連接到交換機;設備默認波特率:115200,賬號:admin,密碼:admin123,登錄控制臺,執行命令“show version ” ,查看設備型號與系統版本信息。
SFP口支持1G、10G速率,可以通過如下方式切換接口速率, 在接口配置模式下,執行命令“speed speed duplex ” ,配置接口速率與雙工模式。
備注: “speed duplex" 為實際可選速率與雙工模式,可以通過使用? 獲得speed提示符下可以執行的命令列表。
接入摩泰1G SX光模塊,交換機可以正確識別模塊類型。查看光模塊信息相關命令參考:Netgear交換機如何查看端口狀態與光模塊信息 。
摩泰光電的光模塊產品可以很好的兼容NETGEAR的相關設備,歡迎大家選購。
