TRENDNET TEG-30284交換機拆解-摩泰光電

趨勢/TRENDNET 公司是一家網絡設備制造商，該公司開發和銷售有線/無線路由器、網絡交換機、光纖收發器、無線接入點等產品，提供網絡安全服務方案、網絡解決方案等服務；公司創立于1988年，總部設立在美國硅谷，在歐美有多家分公司。

為了進一步了解TRENDNET產品，摩泰光電實驗室購買了一臺TRENDNET TEG-30284交換機，接下來進行簡單的拆解分析，為大家展示其內部結構。

TRENDNET TEG-30284官方描述：

TEG-30284(v1.0R)

• 24 x Gigabit ports and 4 x 10G SFP+ slots for high speed connections

• Easy to use web-based management interface

• 128 Gbps switching capacity

• 802.1Q, Dynamic GVRP, Private, and Voice VLAN

• IGMP v1, v2, v3 snooping

• STP, RSTP, and MSTP spanning tree protocols

• SNMP( v1,v2c,v3), SNMP Trap, RMON, port mirror, syslog, and SMTP alert

• ACLs, MAC filtering, DoS,and 802.1X/TACACS+ network access control

• 802.1p / DSCP / Queue Scheduling QoS support

• Smart fans reduce energy consumption and auto adjust for efficiency

• TRENDnet's 28-Port Web Smart Switch with 24 x Gigabit ports and 4 x 10G SFP+ slots, model TEG-30284, is a cost-effective switch for high-speed network uplinks or downlink server connections. A convenient web-based management interface offers features for traffic control, troubleshooting, access control, and monitoring, allowing for network integration flexibility into an SMB network.

設備前面板主要有24個GE RJ45接口，4個10G SFP接口，無串口；背面板主要是電源插孔，排風口在兩側。

圖1 TRENDNET TEG-30284交換機前后面板

使用RJ45雙絞線，連接主機與交換機，默認ip:192.168.10.200，默認賬號：admin，密碼：admin，登錄到WEB管理界面，可以對設備進行查看/配置。

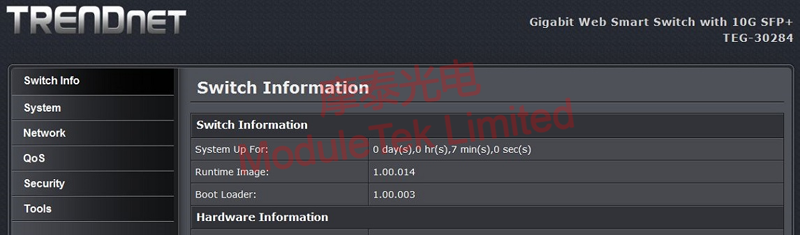

圖2 TRENDNET TEG-30284 WEB登錄

打開交換機上蓋，可以看到整體分為三個部分，一部分為PCB主板，集成了各種主要芯片、電阻、散熱等器件，一部分是LED控制板，另一部分為電源板，風扇獨立懸掛于一側。

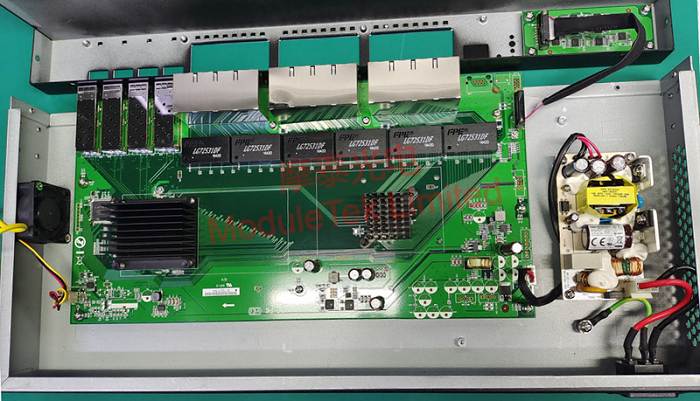

圖3 TRENDNET TEG-30284內部構造

取下兩顆散熱片，所有的芯片都展示出來了，可以看到散熱片下是主交換芯片與PHY芯片。

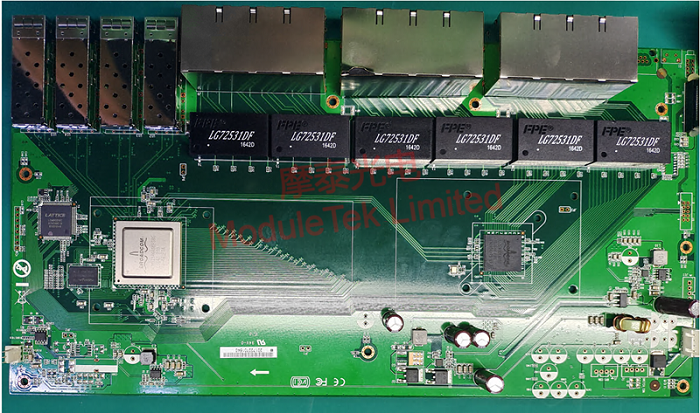

圖4 TRENDNET TEG-30284 主板正面

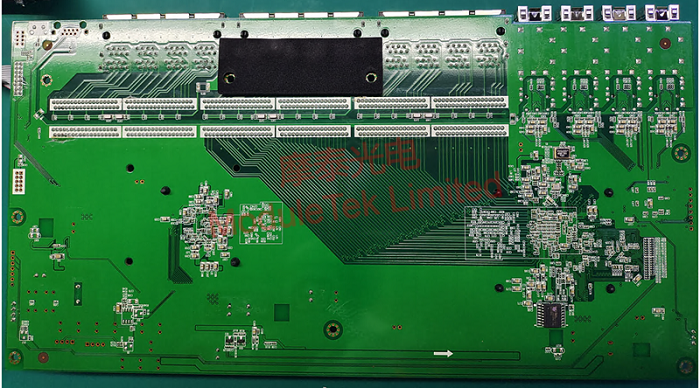

圖5 TRENDNET TEG-30284 主板背面

接下來對RENDNET TEG-30284交換機關鍵芯片進行介紹。

表1 TRENDNET TEG-30284關鍵芯片

類型	變壓器	主交換芯片	PHY芯片	存儲閃存	運行內存
品牌	FPE	BROADCOM	BROADCOM	MXIC	NANYA
型號	LG72531DF	BCM53346A0KFSBG	B50282C1KFBG	MX25L25635FMI-10G	NT5CC128M16IP-DI

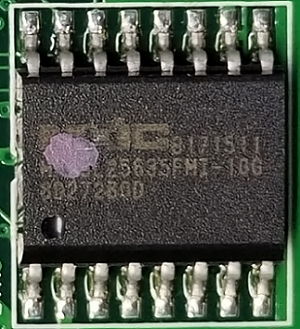

照片
