摩泰光電實驗室今天要給大家介紹的設備是RAISECOM ISCOM2624GF-4C-HI-AC 交換機，接下來以外觀、系統、內部構造三方面進行展示。

1、產品簡介

RAISECOM ISCOM2624GF-4C-HI-AC 交換機前面板主要是24個1G SFP口、4個10G SFP口、4個RJ45 復用口、一個RJ45串口、一個網絡管理口、一個交流電源接入孔；后面板主要是一個直流電源接入孔。官方關鍵參數信息與設備實物外觀如下：

表1 設備官方描述信息

屬性	參數
設備型號	ISCOM2624GF-4C-HI
接口形態	*上聯：410G SFP+ 下聯：24GE SFP(4個Combo口)*
*尺寸（寬深高）*	440mmx220mmx43.6mm
電源	AC DC 交流：220V 直流：-48V
工作溫度	0℃～50℃
維護管理	支持SNMPv1/v2c/v3,支持網管系統 支持WEB網管支持系統日志、分級告警支持硬件監控、光模塊數字診斷支持IEEE802.3ah、IEEE802.1ag OAM 支持IPv6地址管理

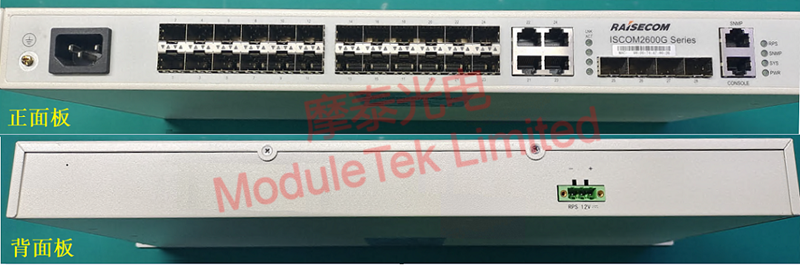

圖1 設備前面板/背面板

2、控制臺登錄

接入電源線對設備進行上電，使用隨貨附贈RJ45轉DB9F專用串口線，PC通過串口連接到交換機；默認波特率：9600，初始賬號/密碼：raisecom，登錄到設備控制臺。

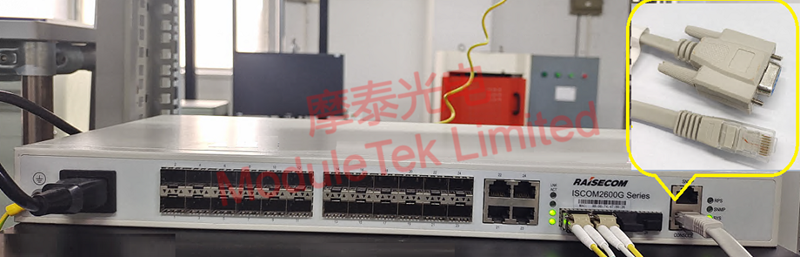

圖2 設備上電

4個10G SFP接口可以向下兼容1G，在接口配置模式下切換接口速率即可。

使用摩泰SFP-GE-SX光模塊接入RAISECOM ISCOM2624GF-4C-HI-AC交換機，接入跳線，模塊可以正常LINK，端口指示燈亮起；模塊信息可以被交換機正常識別，如模塊類型、廠商名、序列號、波長、傳輸距離等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。

表2 ISCOM2624GF-4C-HI-AC讀取光模塊信息
