摩泰光電實驗室近期購買了一臺兮克SKS7300-8GPY4XGS交換機，接下來進行簡單的拆解分析，為大家展示其內部結構。

表1 兮克 SKS7300-8GPY4XGS官方描述

型號	SKS7300-8GPY4XGS管理型以太網交換機
端口	8個2.5G RJ45;4個萬兆光纖端口；1個CONSOLE管理口
指示燈	LINK/ACT(1-8): 綠色對應端口連接設備速率為2.5GBPS; ? 橙色對應端口連接設備速率為100/1000M; LINK/ACT SFP(9-12): 綠色常亮代表對應光纖端口已連接
指示燈	POWER : 電源指示燈
性能	存儲轉發
性能	支持16K的MAC地址表深度
使用環境	工作溫度：0℃~40℃ 存儲溫度：-10℃~70℃
使用環境	工作濕度：10%~90%RH不凝結 存儲濕度：5%~90%RH不凝結
輸入電源	100-240V
最大功耗(瓦)	30W
噪音水平(分貝)	40分貝(單風扇)

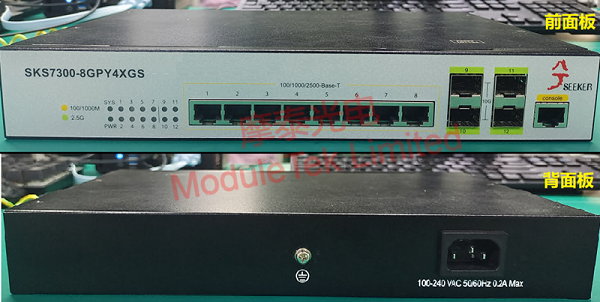

設備前面板主要有8個2.5G RJ45接口，4個10G SFP接口，一個RJ45串口及指示燈；背面板主要是電源插孔，排風口在兩側。

SKS7300-8GPY4XGS交換機前后面板

圖1 SKS7300-8GPY4XGS交換機前后面板

使用DB9轉RJ45串口線，通過主機串口連接到交換機，波特率：9600，默認賬號：admin，無密碼；接入摩泰10G LR模塊可以查看端口狀態信息，無模塊類型識別。

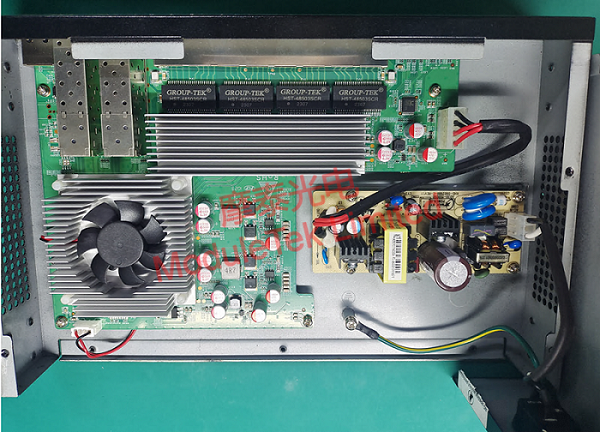

打開交換機上蓋，可以看到整體分為兩個部分，一部分為PCB主板，集成了各種芯片、電阻、散熱等器件，另一部分為電源板。交換機前面板附近并行4個變壓器，使用的是GROUP-TEK的HST-48503SCR。

兮克 SKS7300-8GPY4XGS內部構造

圖2 兮克 SKS7300-8GPY4XGS內部構造

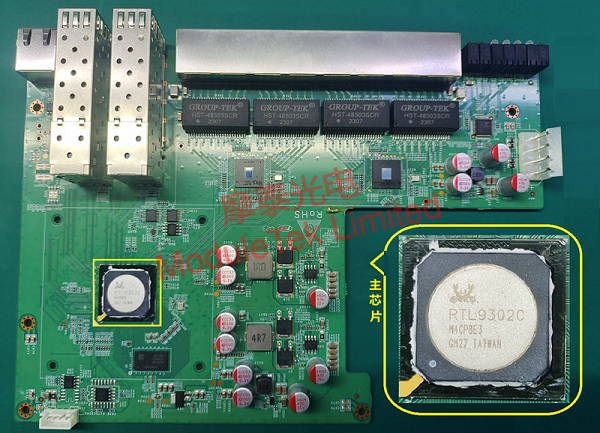

取下風扇與散熱片，可以看到風扇下面有交換機主交換芯片（REALTEK的RTL9302C）及內存芯片（三星的K4B4G1646E-BCMA）；變壓器旁邊的散熱片下有2個PHY芯片，使用的是MAXLINEAR的4端口2.5G PHY。

SKS7300-8GPY4XGS主交換芯片

圖3 SKS7300-8GPY4XGS主交換芯片

摩泰光電的2.5G/10G光模塊產品可以很好的兼容兮克的相關設備，歡迎大家選購。
