40G 100G并行傳輸光模塊如何選擇MPO跳線和MPO適配器-摩泰光電

市面上常見的40G 100G多模和單模并行傳輸光模塊有40G-SR4/PSM4，100G-SR4/PSM4等。客戶購買了這些模塊后，組網時應該如何選購MPO跳線和MPO適配器呢？或者說，實際應用中，我們?nèi)绾蝸?lái)管理匹配這些光模塊的MPO跳線的極性呢？

TIA568標準中對MPO跳線和MPO適配器類型有明確的定義。

MPO跳線類型(Array connector cable Type)有A/B/C三種線序定義：

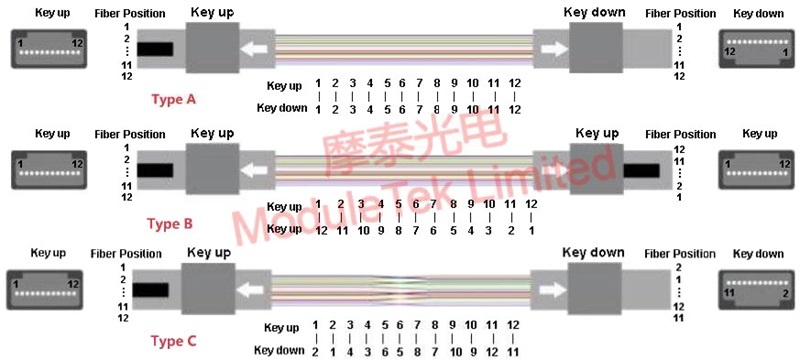

圖1 MPO跳線類型 A/B/C

Type A(Key up-Key down)直通跳線使用直通光纖束，兩端分別是鍵槽向上的MPO連接器和鍵槽向下的MPO連接器，跳線兩端的光纖對應的位置相同；

Type B(Key up-Key up)完全交叉跳線使用反轉光纖束，兩端都是鍵槽向上的MPO連接器，跳線兩端的光纖對應的位置相反；

Type C(Key up-Key down)線對交叉跳線使用線對交叉(Cross Pair)的光纖束，兩端分別是鍵槽向上的MPO連接器和鍵槽向下的MPO連接器，跳線一端相鄰的兩根光纖與另一端相鄰的兩根光纖對應位置相反。

MPO適配器類型(Array adaper Type)用于連接兩段MPO跳線，也有A、B兩種類型，A類指適配器兩端Key up-Key down匹配，B類指適配器兩端Key up-Key up匹配。

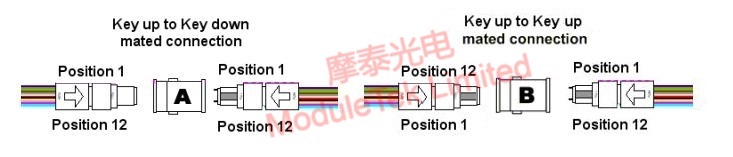

圖2 MPO適配器類型 A和B

40G-SR4/PSM4，100G-SR4/PSM4等并行傳輸光模塊組網時，會使用MPO跳線從光模塊中接出，再通過MPO適配器與外部MPO主干光纜互聯，進行傳輸。常見的連接方式有兩種，對應的線路配置方法如下表：

表1 線路配置

連接方式	MPO主干光纜類型	MPO適配器類型	MPO跳線類型
1	A	A	一端A,一端B
2	B	B	B

連接方法1典型連接示意圖如下。左側可以連接兩個MPO接口的光模塊作為信號的收發端，模塊分別通過一根A型MPO跳線和一根B型MPO跳線連接到A型MPO適配器上，然后再送入到鏈路的A型MPO主干光纜中，完成整個光路的極性管理。MPO跳線端面可以是0度角或者APC斜面，視光模塊的MPO接口端面類型而定，匹配使用。

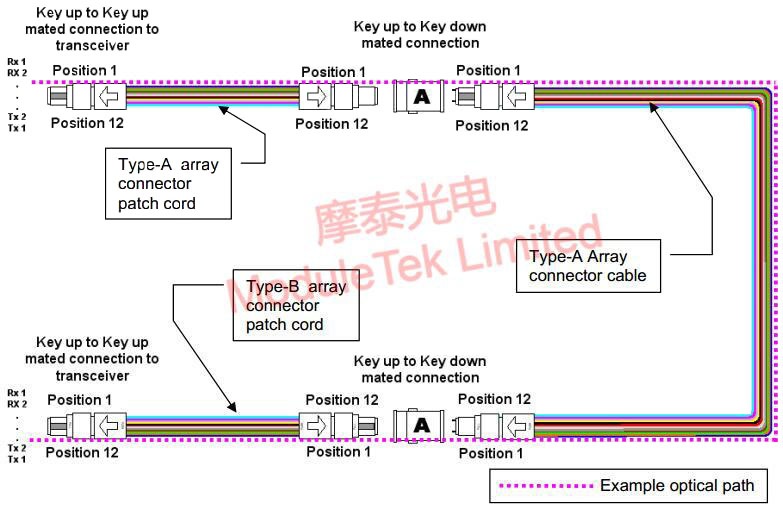

圖3 并行信號下的連接方式1示意圖

連接方法2典型連接示意圖如下。這種情況下的光纖極性比較簡單，全部選用B型MPO光纖跳線和主干光纜，配合B型適配器就可以了。特別需要注意的是，由于B型適配器是一個Key up to Key up的結構，所以適配器兩端的MPO跳線端面必須是0度角的，不能是APC斜面的。

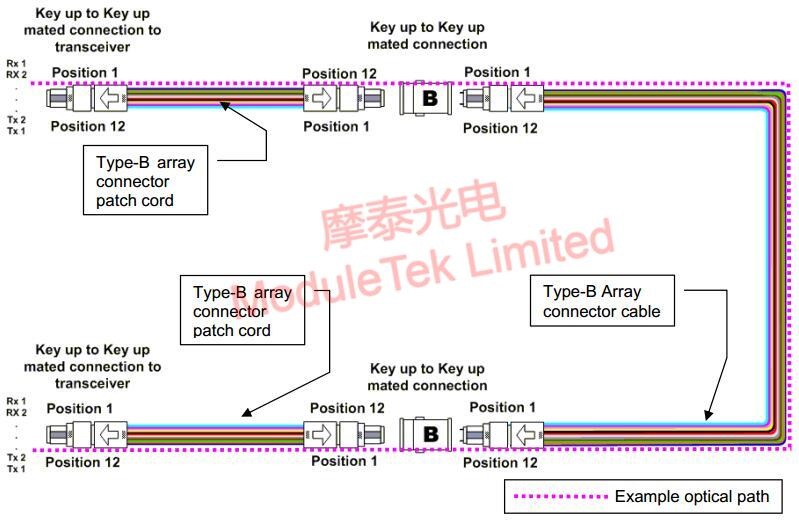

圖4 并行信號下的連接方式2示意圖

也就是說，使用并行光模塊QSFP-SR4或者QSFP-PSM4進行組網時，可以選購A型主干光纜，配合A型MPO適配器、一根A型光纖跳線和一根B型光纖跳線，也可以全部選購B型光纖跳線和主干光纜，配合B型MPO適配器。第一種方法選購的光纖極性比較容易混淆，第二種方法選購光纖比較方便，所以通常客戶在選購光模塊配合的MPO跳線時，大多數都是配合使用B型MPO光纖跳線。

由此，我們還可以衍生出如下兩種比較簡易的并行光模塊QSFP-SR4或者QSFP-PSM4互聯方式：

1. 兩個模塊之間只通過一根光纖跳線互聯，必須選用B型光纖跳線；

2. 兩個模塊之間通過兩根光纖跳線配合一只MPO適配器互聯，可以選用兩根B型光纖跳線+1只B型MPO適配器，或者兩根A型光纖跳線+1只B型MPO適配器，或者一根A型光纖跳線+1根B型光纖跳線+1只A型MPO適配器。

摩泰光電可以提供40G、100G全系列多模和單模并行傳輸光模塊產品，也可以提供各種線序類型的多模和單模MPO跳線產品，歡迎選購。
