MELLANOX MMA2P00-AS 光模塊樣品報告-摩泰光電

NVIDIA/MELLANOX公司有型號MMA2P00-AS的光模塊產品，可以在多模光纖支持25G以太網傳輸100M，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。

1、產品簡介

MELLANOX MMA2P00-AS 光模塊在25G 標準多模光纖(MMF) 50/125um上，主機開啟FEC協商情況下支持100M的鏈路長度。官方關鍵參數信息與模塊實物外觀如下：

表1 MELLANOX MMA2P00-AS 光模塊官方描述

Ordering Part Number	Description
MMA2P0O-AS	Transceiver, 25GbE,SFP28, LC-LC,850nm,up to 100m
Parameter	Min	Typ	Max	Units	Notes
Supply voltage	3.135	3.3	3.465	V	---
Power consumption	---	---	1	W	---
Operating case temperature	0	---	70	℃	---
Reach on OM3	70	---	---	m	---
Reach on OM4	100	---	---	m	---
Average launch power	-8.4	---	2.4	dBm	---
Unstressed receiver sensitivity (OMA)at BER=10^-12	---	---	-7	dBm	1
Stressed receiver sensitivity (OMA)at BER=5* 10^-5	---	---	-5.2	dBm	2
Notes: 1.All Tx channels on and all Rx channels on with AOP 3dB greater than the tested channel.Injected optical eye must comply with the transmitter eye mask definition from the above table. 2.Measured with conformance test signal at TP3 (ref.IEEE 802.325GBASE-SR)for BER<5· 10^-5

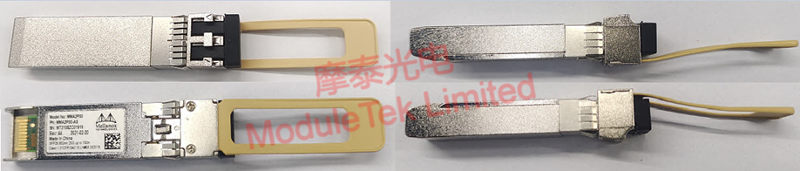

圖1 MELLANOX MMA2P00-AS 光模塊實物圖

2、模塊上機識別

將MMA2P00-AS模塊接入MELLANOX MCX4121A-ACAT網卡，接入跳線，模塊可以正常LINK，端口指示燈亮起；模塊信息可以被交換機正常識別，如模塊類型、型號、廠商名、序列號、波長、傳輸距離等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。

表2 MELLANOX MMA2P00-AS 光模塊上機識別

項目	服務器/網卡讀取信息
LINK
識別
DOM數據

3、模塊關鍵參數測試

a.實驗室模塊外殼45℃條件下，對MMA2P00-AS樣品模塊在測試版上的性能指標進行測試，測試結果如下；

表3 MELLANOX MMA2P00-AS 光模塊性能指標

參數	測試數據	單位	備注
發射光功率	0.1	dBm
接收靈敏度（不過纖）	-11.2	dBm	5E-5誤碼率
接收靈敏度（過100m OM4光纖）	-10.8	dBm	5E-5誤碼率
功耗	0.631	W

b.樣品模塊外殼45℃光眼圖測試，眼圖模板與參數如下：

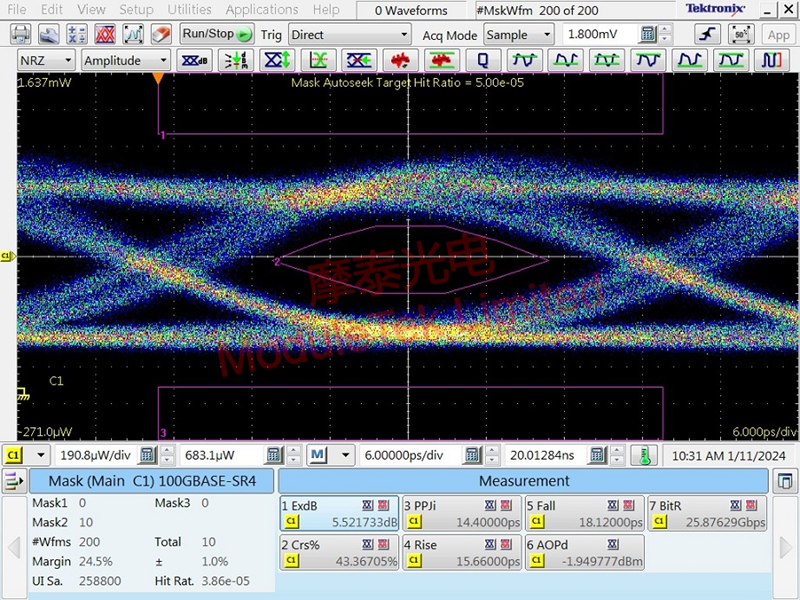

圖2 MELLANOX MMA2P00-AS 光模塊眼圖

表4 MELLANOX MMA2P00-AS 光模塊眼圖參數

溫度(℃)	消光比(dB)	P-P抖動（ps）	上升時間	下降時間	Margin值（%）
45	5.52	14.4	15.66	18.12	24.5

從實際測試情況來看，該模塊關鍵參數指標符合MELLANOX官方宣稱。

摩泰光電竭誠為您服務。
