為什么CPRI應用的光模塊需要支持工業溫度-摩泰光電

因?yàn)镃PRI中的RRU所處的環境具有多樣性，溫差跨度大，所以應用在RRU上的光模塊需要支持工業溫度。

CPRI（Common Public Radio Interface）通用公共無線電接口，定義了基站數據處理控制單元與基站收發單元之間的接口關系，它的數據結構可以直接用于直放站的數據進行遠端傳輸，成為基站的一種拉遠系統的重要組成部分。

在4G的無線網絡中CPRI的兩個單元又稱為Building Baseband Unit，室內基帶處理單元）和RRU（Remote Radio Unit ，射頻拉遠模塊），而用于4G無線網絡的光模塊要求支持工業溫度，下面我們來做個簡單的分析。

? 4G無線網絡的BBU和RRU連接示意圖

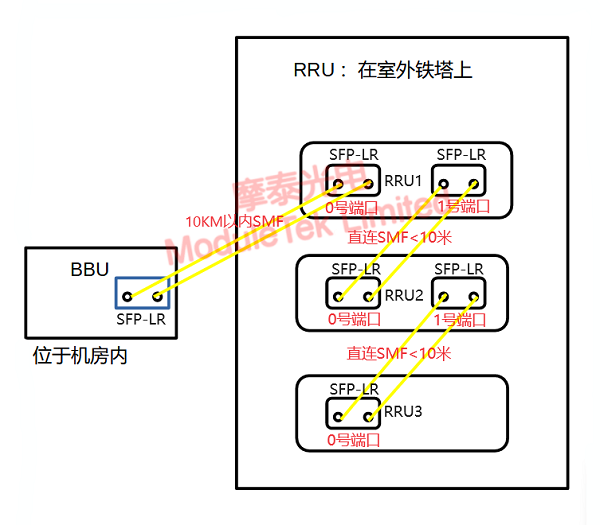

下面是1個典型的BBU和RRU的連接圖，BBU位于機房?jī)?nèi)，而RRU通常置于室外鐵塔上。

圖1 BBU和RRU連接示意圖

BBU位于機房?jī)?nèi)，有空調調節，可以將溫度控制在室溫；而RRU位于室外，室外溫度變化非常大。

例如我國北方室外溫度可以低至-40℃，黑龍江的漠河市曾經創下中國室外最低溫度：零下52.2攝氏度的記錄。氣溫高的區域最高氣溫可以高到45攝氏度以上，據說中國溫度最高的地方在吐魯番，考慮到RRU設備被太陽直射、無空調且設備工作自身還會發熱的情況，所以光模塊設計上需要能夠耐受85度的高溫。

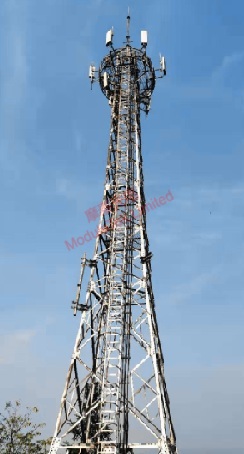

圖2 RRU實物圖

從上述的情況來看，RRU上工作的光模塊需要支持工業溫度范圍(- 40至85℃)，才能夠保證光模塊在室外極端環境下的性能。

這樣來看，就不難理解為什么CPRI無線網絡用光模塊要求支持工業溫度了。

摩泰光電提供CPRI應用的工業溫度等級光模塊，歡迎大家選購。
