如果你手上有多個廠商采買光模塊并且發生了混料，怎么去區分出光模塊的類型？光模塊出廠時一般會粘貼有覆蓋廠商、生產日期、模塊類型、傳輸距離、序列號等信息的標簽幫助客戶識別模塊，如果這些標簽上的信息受高溫、潮濕等損壞或丟失？光模塊的廠商不斷增多，客戶的選擇不斷增多，隨著商業透明度的不斷提升，已經看到越來越多的需求以公開競標的方式進行，中標數家公司按照比例供應對應模塊，這增大了在應用端混淆的可能性。又該如何區分？

針對光模塊的外殼所有尺寸，目前的MSA協議只是對一些核心的尺寸有確定的要求，例如關系到解鎖、插拔深度等尺寸。因此，各光模塊廠商的外殼存在不一致性，有使用廠商自己設計外殼的，有使用市面流行的公模外殼的，單純從外殼區分模塊的產品類型是不現實的。

那么，如何簡單識別光模塊類型？可以從以下幾個細節區分：

1. 從模塊拉帶的顏色區分

對于拉帶顏色有明顯區別的模塊，可以根據對應標準初步判斷出其模塊類型，表1給出新版多源協議定義的部分拉帶顏色標準，表2給出思科40G常見型號對應拉帶顏色。

表1 部分拉帶顏色標準

標準來源	適用類型	拉帶顏色	對應收發器列舉
SFF-8679 Revision 1.8	QSFP 40G 4×850KM	Beide	40G SR4、100G SR4
	QSFP 40G 4×1310KM	Blue	40G LR4、100G LR4
	QSFP 40G 4×1550KM	White
CWDM4 MSA Technical Specifications Rev 1.1	100G CWDM4 2KM	Green	100G CWDM4 2KM

表2 CISCO 部分40G模塊拉帶顏色列表

Cisco型號	拉帶顏色
Cisco QSFP-40G-SR4-S	Beige
Cisco QSFP-40G-LR4-S	Blue
Cisco QSFP-40G-SR4-BD	Gray
QSFP-40G-CSR-S	Orange
FET-40G	Brown
QSFP-40G-LR4	Blue
QSFP-40G-ER4	Red

2.從拉帶上的文字區分

除拉帶顏色外，一些供應商還會在拉帶上做文字標識，比如思科模塊的拉帶上有CISCO商標，一些廠商的模塊拉帶上有速率標識。

3.從編碼數據區分

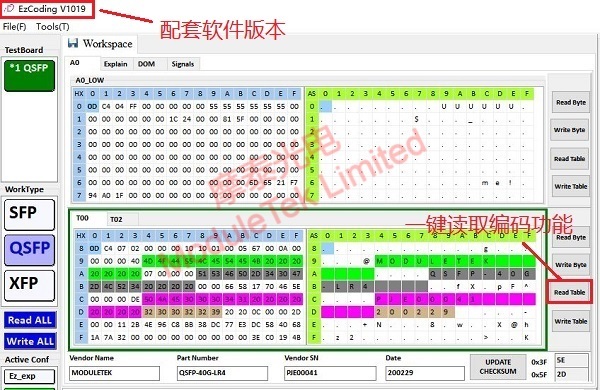

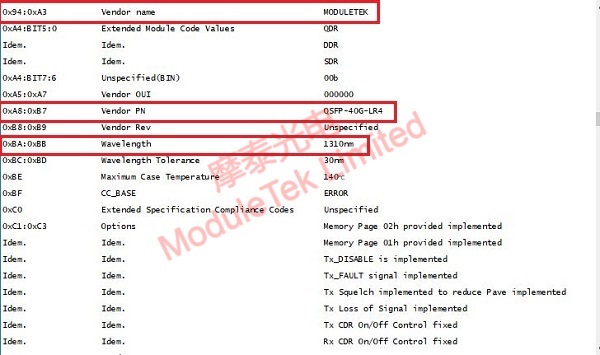

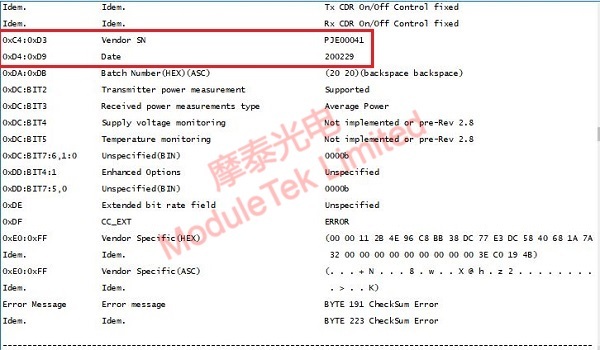

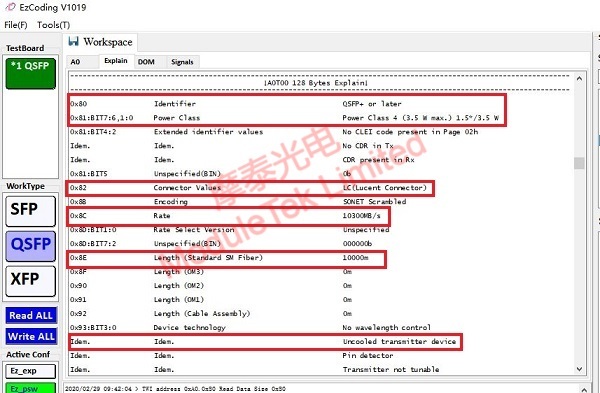

讀出模塊內部的編碼數據需要搭配交換機、編碼盒等一起使用，光模塊編碼區域?qū)懭氲臄?shù)據都是有嚴格定義的，例如我司的編碼盒可以讀取和分析SFP/XFP/QSFP模塊內部的編碼數據表示的含義，以QSFP-LR4應用為例，點擊“Read Table”按鈕后，讀取模塊內部編碼數據信息到界面，在 Explain 子界面中相應的編碼進行釋義，依據圖2~圖4我們了解到該模塊為QSFP+封裝、功耗等級3.5W、雙LC接頭、10.3G速率、傳輸10KM、使用不帶制冷的激光器、廠商為MODULETEK、類型為QSFP-LR4-10KM、波長為1310NM（實際基于MSA,4個通道波長分別是1271/1291/1311/1331NM）、SN為PJE00041、生產日期為2020年02月29號等信息。
