? 前言

光纖跳線是光通信中的重要連接器，為了提高高速網絡的穩定性、可靠性以及通信質量，光纖連接器的參數有嚴格的要求。

下面結合國際標準要求，簡單介紹LC連接器的參數。

? 光纖連接器的參數要求

1、外形尺寸

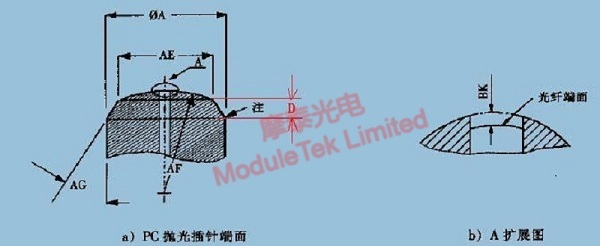

下圖1是一個光纖跳線用LC陶瓷插芯的外形以及尺寸示意圖：

圖1 插芯外形、尺寸圖

國際標準中定義了一些重要的外形尺寸：

a、陶瓷插芯外徑：ØA，國際標準定義了3個等級：

表1 陶瓷外徑等級劃分

b、臺階外徑：AE，國際標準：0.60-0.85mm；

c、倒角角度：AG，國際標準：32.5-37.5°；

2、3D干涉指標

陶瓷插芯的3D干涉指標是指：曲面半徑、光纖高度以及頂點偏移：

a、曲面半徑，指插芯頂端曲面的半徑，具體位置為圖1左側a）PC拋光插針端面中的AF，國際標準要求：7~25mm：

b、光纖高度，是指光纖端面到插芯端面的距離，具體位置為圖1右側b）A擴展圖中的BK，國際標準要求范圍：-50~+50nm。

其中，+表示光纖端面高于插芯端面，-表示光纖端面低于插芯端面，即光纖端面相對于插芯端面下陷，如下圖詳細示意圖：

圖2 光纖高度示意圖

c、頂點偏移，是指插芯最頂端到光纖纖芯的偏移距離，如下圖所示：

圖3 頂點偏移示意圖

國際標準要求范圍：0~50um；

摩泰光電提供各類光纖跳線產品，歡迎大家選購。
