1. 眼圖的形成

眼圖是一系列數字信號在示波器上累積而顯示的圖形，由于形狀像一個睜開的眼睛，因此被形象的稱為眼圖。

示波器生成眼圖需要通過測量大量的數據，然后再從其中恢復得到。示波器測量眼圖中，經過前期的數據采集，其內存中可以獲得完整的數據記錄。然后，利用硬件或者軟件對時鐘進行恢復或提取得到同步時鐘信號，用此時鐘信號與數據記錄中的數據同步到每個比特，通過觸發恢復的時鐘，把數據流中捕獲的多個 UI(單位間隔，相當于一個時鐘周期)的信號重疊起來，即將每個比特的數據波形重疊，最后得到眼圖。

2. 眼圖結構與主要參數介紹

眼圖的主要參數包括：消光比、抖動、交叉點、上升沿時間、下降沿時間、margin。

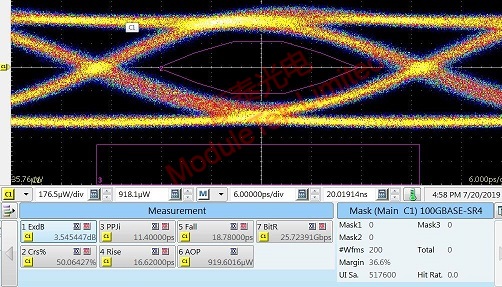

圖1 眼圖

2.1 消光比

消光比定義為眼圖中“1”電平比“0”電平功率的值。計算公式為

。根據不同的速率、傳輸距離、激光器類型，消光比要求不一樣。消光比在光通信發射源的量測上是相當重要的參數，它的大小決定了通信信號的品質。消光比越大，代表在接收機端會有越好的邏輯鑒別率；消光比越小，表示信號較易受到干擾，系統誤碼率會上升。

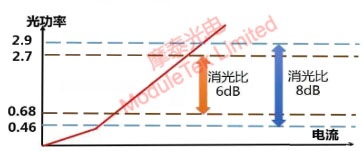

圖2 消光比

2.2 抖動

抖動是描述了信號的水平波動，即信號的某特定時刻相對于其理想時間位置上的短期偏離，抖動是在高速數據傳輸線中導致誤碼的定時噪聲。因此，在系統中盡可能的減少這種相關抖動，提升系統總體性能。單位是PS皮秒。眼圖的抖動可以定性反映信號抖動的大小，抖動越小，表明信號的質量越好。

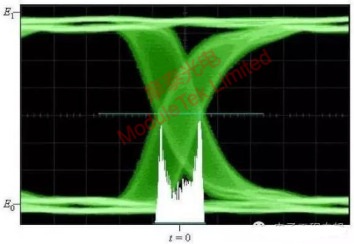

圖3 抖動

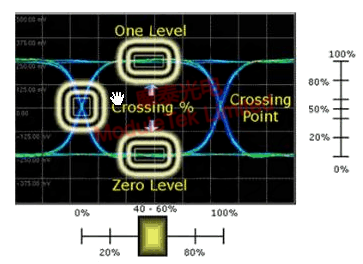

2.3 交叉比

交叉比是測量交叉點振幅與信號“1”及“0”位準的關系，因此不同交叉比例關系可傳遞不同信號位準。也可以說，交叉點就是兩個眼睛交叉的地方，它的比例反映了信號的占空比大小。一般標準的信號其交叉比為50%，即表示信號“1”及“0”各占一半的位準。隨著交叉點比例關系的不同，表示不同的信號“1”或“0”傳遞質量的能耐。
