摩泰光電QSFP-100G-SR4-C-G11光模塊測試報告-摩泰光電

摩泰光電推出了一款型號為QSFP-100G-SR4-C-G11的多模光模塊，可以支持100G以太網應用，摩泰光電實驗室對該型號樣品進行了測試，方便大家進一步了解該模塊的關鍵參數和實際在主機上的使用效果。

1、產品簡介

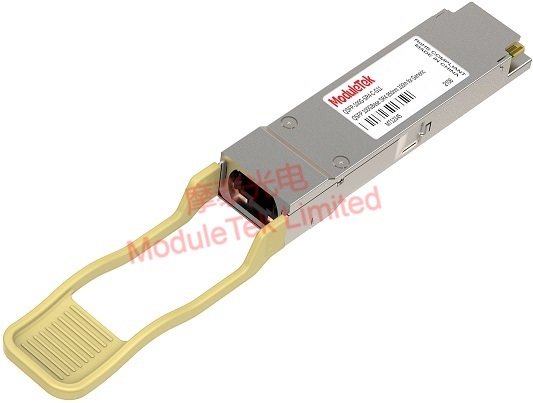

QSFP-100G-SR4-C-G11模塊的關鍵參數和實物圖如下所示：

表1 關鍵參數

物理層接口	最遠傳輸距離	工作溫度（℃）	光纖類型	光纖接口類型	波長（nm）	發射光功率@每通道（dBm）	接收光功率@每通道（dBm）	最大功耗（W）
100GBASE-SR	100@OM4	0 ~ 70	MMF	MPO	850	-8.4 ~ 2.4	-10.3 ~ 2.4	2

圖1 實物圖

2、模塊上機識別

該產品支持100G速率，將樣品模塊插入 CISCO Nexus9000 C93180YC-EX交換機上，測試模塊可以正常Link，端口指示燈點亮；模塊識別信息正常，DOM正常，具體測試數據見表2所示：

表2 模塊在交換機上的Link、識別、DOM信息

	模塊在CISCO Nexus9000 C93180YC-EX交換機100G端口
LINK
識別
DOM數據

3、模塊關鍵參數測試

在摩泰光電實驗室，外殼溫度70℃下，對樣品模塊的關鍵參數進行測試，測試結果見表3所示：

表3 關鍵參數

通道號	發射光功率（dBm）	接收靈敏度@5E-5（過100m@OM4光纖）（dBm）	功耗（W）
CH1	-1.86	-12.61	1.74
CH2	-2.36	-12.97
CH3	-2.12	-13.39
CH4	-1.84	-12.10

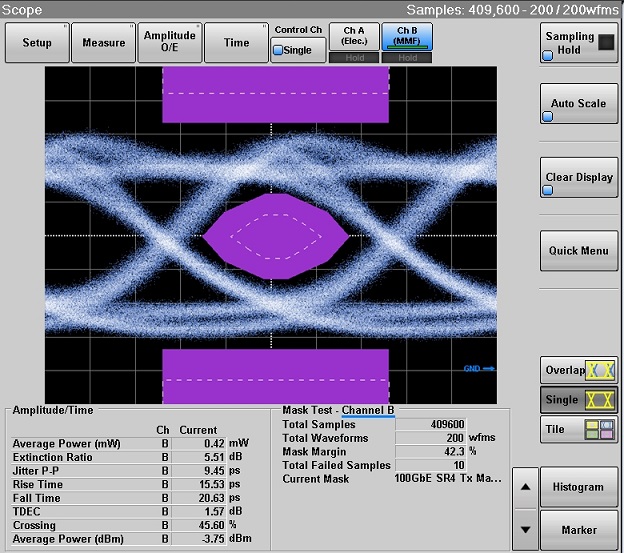

外殼溫度70℃下，對樣品模塊的光眼圖進行測試，測試結果見表4所示：

表4 QSFP-100G-SR4-C-G11光模塊光眼圖

CH1的光眼圖	CH2的光眼圖

CH3的光眼圖	CH4的光眼圖

光眼圖參數見表5所示：

表5 光眼圖參數

通道號	消光比(dB)	P-P抖動（ps）	上升時間	下降時間	Margin值（%）
CH1	5.71	8.17	15.37	20.12	45.8
CH2	5.93	8.75	15.76	19.97	41.6
CH3	5.71	8.17	15.37	20.12	45.8
CH4	5.93	8.75	15.76	19.97	41.6

實際測試數據顯示摩泰光電 QSFP-100G-SR4-C-G11光模塊關鍵參數符合摩泰光電數據手冊定義，并與CISCO官方宣傳的同類型模塊性能相當。

摩泰光電可以提供性?xún)r(jià)比優良的QSFP-100G-SR4光模塊產品，歡迎大家選購。
