摩泰光電有型號SFP-OC48-LR2-DWDM-52.52-C-D12的光模塊產品，可以在單模光纖支持GE以太網傳輸120km，摩泰光電實驗室對該產品的樣品模塊進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。

1、產品簡介

SFP-OC48-LR2-DWDM-52.52-C-D12 光模塊在GE 標準單模光纖(SMF)G.652上支持120km的鏈路長度，支持商業溫度范圍（0~70℃），官方訂貨信息與模塊外觀如下：

圖1 官方訂貨信息

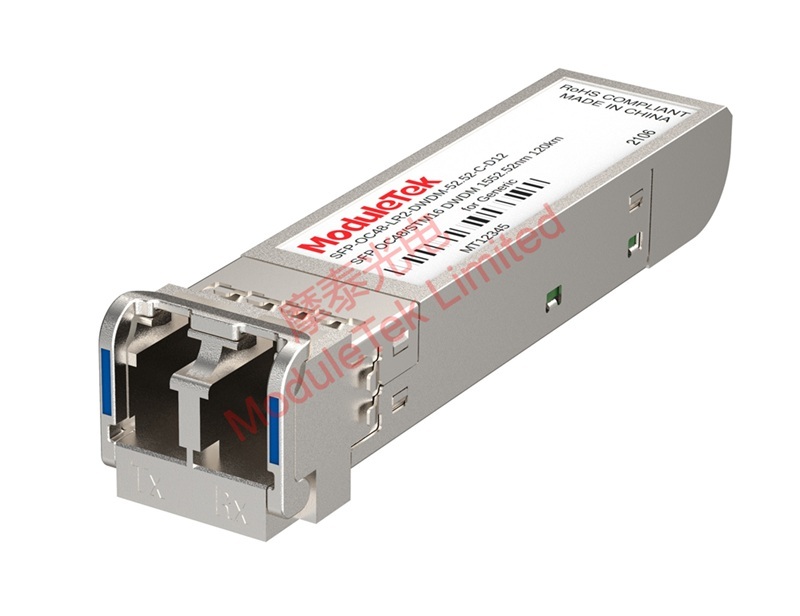

圖2 實物外觀

2、模塊上機識別

將樣品模塊接入CISCO N9K-C93180YC-EX交換機，接入跳線，模塊可以被交換機正常識別，如廠商名、傳輸速率、波長、傳輸距離等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。

表1 模塊上機識別

項目	交換機讀取信息
識別
DOM數據

3、模塊關鍵參數測試

a.分別在模塊外殼0℃、35℃、70℃的實驗室條件下，對樣品模塊在測試板上的性能指標進行測試，靈敏度測試要求為5分鐘無誤碼，光功率及功耗在模塊穩定工作狀態下讀取。測試結果如下；

表2 關鍵參數

外殼溫度	發射光功率	自環回不過光纖靈敏度	自環回過120km光纖靈敏度	功耗
0℃	1.76dBm	-32.1dBm	-32.5dBm	1009mW
35℃	1.99dBm	-33.1dBm	-32.8dBm	973.5mW
70℃	2.09dBm	-33.7dBm	-32.6dBm	1079mW
