ARISTA SFP-25G-MR-LR 光模塊樣品報告-摩泰光電

ARISTA公司有型號 SFP-25G-MR-LR 的光模塊產品，可以在單模光纖支持10/25G以太網傳輸10km，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。

1、產品簡介

ARISTA SFP-25G-MR-LR 光模塊在10/25G標準單模光纖(SMF)G.652上支持10km的鏈路長度，支持商業溫度范圍(0～70℃)；官方關鍵參數信息與模塊實物外觀如下：

表1 ARISTA SFP-25G-MR-LR光模塊官方關鍵參數

PHY Type	Max Reach	Max Power Consumption	Operating Temperature	Cable Type	Wavelength	Transmit Power	Receive Power
25GBASE-MR-LR	10km	1.5W	0~70℃	SMF	1310nm	-7 to 2.0dBm	-13.3 to 2.0dBm

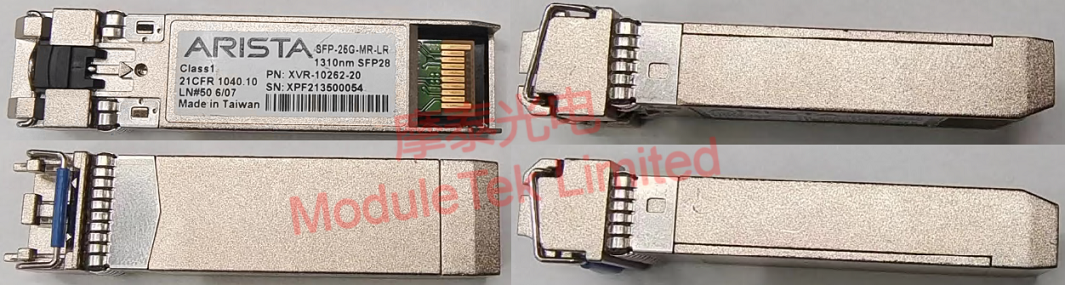

圖1 ARISTA SFP-25G-MR-LR光模塊實物圖

2、模塊上機識別

將SFP-25G-MR-LR模塊接入 ARISTA DCS-7160-48YC6-F 交換機，模塊可以正常LINK，端口指示燈亮起；模塊信息可以被交換機正常識別，如模塊類型、序列號等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。

表2 ARISTA SFP-25G-MR-LR光模塊上機識別

	模塊在10G速率下的交換機讀取信息	模塊在25G速率下的交換機讀取信息
LINK
識別
DOM數據

3、模塊關鍵參數測試

實驗室模塊外殼45℃條件下，對SFP-25G-MR-LR樣品模塊在測試板上的性能指標進行測試，測試結果如下；

表3 ARISTA SFP-25G-MR-LR光模塊性能指標

	發射光功率	功耗	接收靈敏度（不過纖）	接收靈敏度（過10KM光纖）	備注
10G	-3.2dBm	0.726W	-17.5dBm	-17.6dBm	0誤碼率
25G	-2.6dBm	0.873W	-17.8dBm	-17.7dBm	5E-5誤碼率

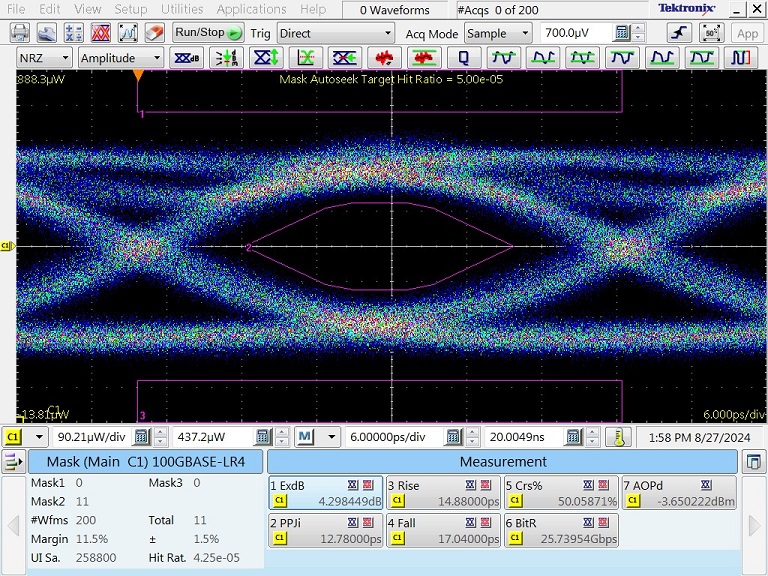

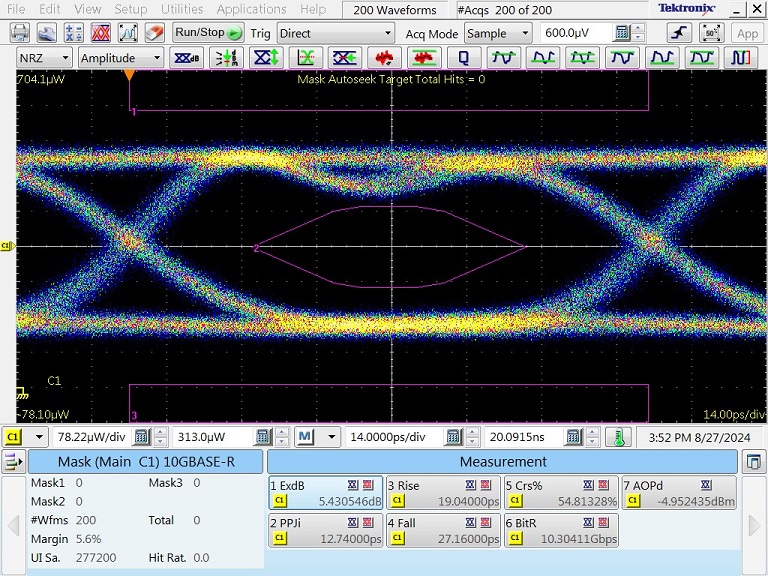

樣品模塊外殼45℃光眼圖測試，眼圖模板與參數如下：

表4 ARISTA SFP-25G-MR-LR光模塊眼圖

模塊在10G速率下的眼圖	模塊在25G速率下的眼圖

表5 ARISTA SFP-25G-MR-LR光模塊眼圖參數

	溫度(℃)	消光比(dB)	P-P抖動（ps）	上升時間	下降時間	Margin值（%）
10G	45	5.43	12.74	19.04	27.16	5.6
25G	45	4.298	12.78	14.88	17.04	11.5

從實際測試情況來看，該模塊關鍵參數指標符合ARISTA官方宣稱。

摩泰光電竭誠為您服務。
