H3C S6812-24X6C交換機開箱-摩泰光電

H3C S6813&6812 系列交換機是H3C公司自主研發的數據中心級以太網交換機，支持豐富的數據中心特性，提供業界緊湊型交換機靈活的40GE、100GE及萬兆端口的動態組合。

摩泰光電實驗室購買了一臺H3C S6812-24X6C交換機，可以測試1G/10G SFP+, 40G/100G QSFP28產品系列，下面帶大家一起進行開箱驗收。

表1 設備官方描述信息

型號	描述
S6812-24X6C	24個1/10GE SFP+口，6個40/100GE QSFP28口，雙可插拔電源，三可插拔風扇

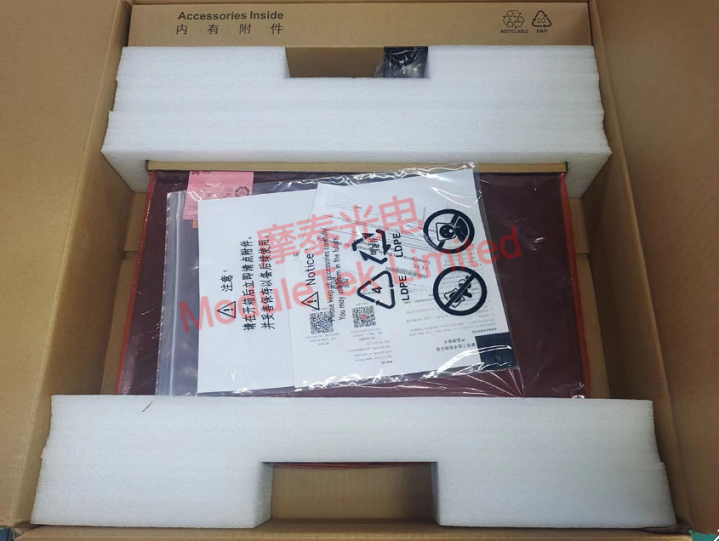

設備外包裝膠帶印有H3C logo，側面粘貼產品信息標簽。開箱內含主機一臺（不帶電源與風扇），配件含一包螺絲與掛耳、接地線、安裝說明。

圖1 S6812-24X6C內包裝

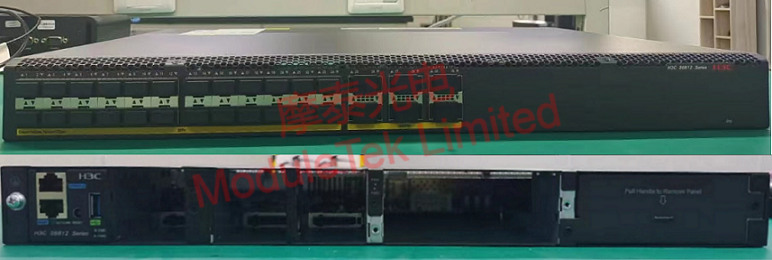

前面板主要有24個10G SFP+口，6個100G QSFP28口；后面板主要是2個外置電源槽位，3個外置風扇槽位，1個RJ45串口，1個RJ45外置管理口，1個Reset按鈕，以及一個USB-A口，用于和交換機上的Flash文件系統進行文件交互。

圖2 S6812-24X6C前面板/背面板

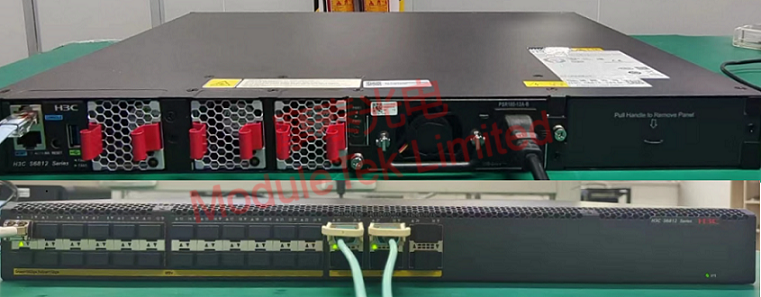

接入外置電源模塊與風扇模塊（選配），對設備進行上電，啟動無明顯噪聲。

圖3 S6812-24X6C設備上電

使用RJ45轉DB9串口線，通過串口連接到交換機；設備默認波特率為9600，初始賬號/密碼：空，登錄控制臺，執行命令“display version” ，查看運行系統版本信息。

使用摩泰100G SR4模塊（兼容H3C QSFP-100G-SR-MM850）接入QSFP28端口，可以正常識別模塊類型。

在接口配置模式下，可以修改接口速率模式，缺省狀態為自動速率模式。

摩泰光電的光模塊產品可以很好的兼容H3C的相關設備，歡迎大家選購。
