? 背景

我們在提到光模塊參數時會談到調制方式，在部分光模塊的數據手冊中也會說明發射端的調制方式，如下圖：

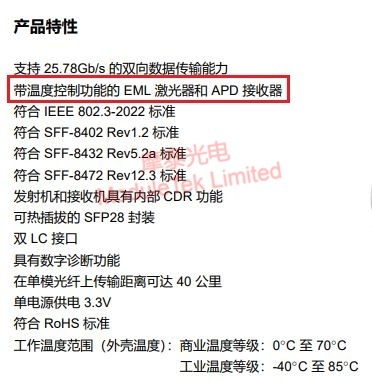

摩泰光電25G ER光模塊數據手冊中注明發射端激光器調制方式為EML

圖1 摩泰光電25G ER光模塊數據手冊中注明發射端激光器調制方式為EML

摩泰光電10G ZR光模塊數據手冊中注明發射端激光器調制方式為EML

圖2 摩泰光電10G ZR光模塊數據手冊中注明發射端激光器調制方式為EML

光模塊有DML和EML兩種調制技術，本文做個簡單介紹。

? 光模塊的基本原理

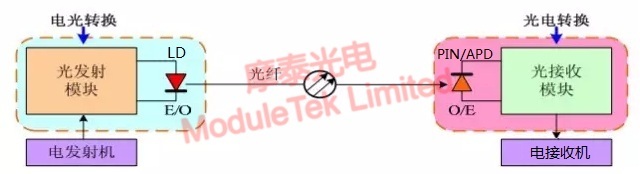

光模塊的基本功能是實現光電轉換功能，下面是其簡單工作原理圖：

光模塊工作原理圖

圖3 光模塊工作原理圖

光纖中傳輸?shù)墓庑盘柌⒉皇呛愣ǖ模墙?jīng)過調制、強度變化的光信號，下面介紹DML和EML調制技術的特性以及應用的區別。

? DML調制

DML英文全稱Directly Modulation Laser，基本原理為直接控制通過激光器的電流，來發出不同強度的光，下面分別是調制信號為高電平和低電平是的工作原理圖示：

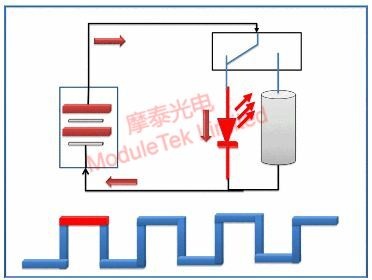

調制信號為高電平時，調制電流流過LD二極管，激光器正常發光，如下圖：

圖4 DML調制-高電平

圖4 DML調制-高電平

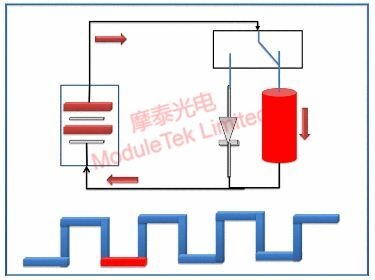

調制信號為低電平時，調制電流不流過LD二極管，激光器不發光，如下圖：

DML調制-低電平

圖5 DML調制-低電平

直接調制時，激光器始終工作在不穩定的狀態，所以，有很多非線性效應會影響到輸出信號的質量。

? EML調制

EML英文全稱External Modulation Laser，基本原理為通過激光器的是恒定的電流，通過外調制器改變通光的比例，來得到不同強度的光，下面分別是調制信號為高電平和低電平是的工作原理圖示：

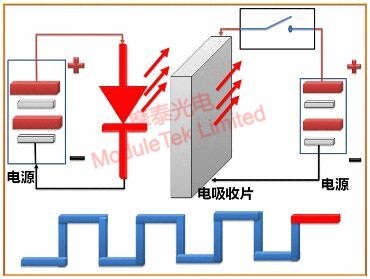

調制信號為高電平時，電吸收片不吸收LD發出的光，光大部分通過電吸收片，如下圖：

EML調制-高電平

圖6 EML調制-高電平

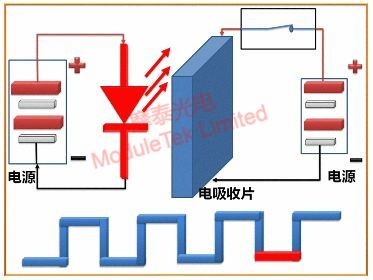

調制信號為低電平時，電吸收片吸收大部分的光，光大部分無法通過電吸收片，如下圖：

EML調制-低電平

圖7 EML調制-低電平

EML調制技術下通常用于高速率(通常10Gbps以上)、長距離(通常大于40KM)的通訊系統；

綜上所述，DML與EML調制技術最大的差異在于DML調制下LD激光器處于強度變化的不穩定狀態，而EML調制下LD激光器處于恒定發光狀態，EML更適合長距離和高速率應用。

摩泰光電竭誠為您服務！
