CISCO SFP-10/25G-LR-S 光模塊樣品報告-摩泰光電

思科/CISCO公司有型號SFP-10/25G-LR-S的光模塊產品，可以在單模光纖支持10/25G以太網傳輸10KM，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。

1、產品簡介

CISCO SFP-10/25G-LR-S 光模塊在10/25G標準單模光纖(SMF)G.652上支持10KM的鏈路長度，支持商業溫度范圍(0～70℃)；官方關鍵參數信息與模塊實物外觀如下：

表1 CISCO SFP-10/25G-LR-S光模塊官方關鍵參數

Type	Distance	Max Power Consumption	Operating Temperature	Cable Type	Wavelength	Transmit Power	Receive Power	Transmit and Receive Wavelength
10G	10KM	1.3W	0~70℃	SMF	1310nm	-8.2~+0.5dBm	-14.4~+0.5dBm	1260~1355nm
25G	10KM	1.3W	0~70℃	SMF	1310nm	-7~+2dBm	-13.3~+2dBm	1295~1325nm

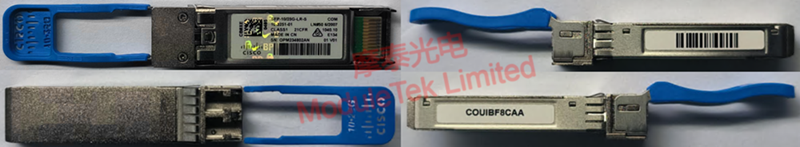

圖1 CISCO SFP-10/25G-LR-S光模塊實物圖

2、模塊上機識別

將SFP-10/25G-LR-S模塊接入CISCO C9300交換機，模塊可以正常LINK，端口指示燈亮起；模塊信息可以被交換機正常識別，如模塊類型、序列號等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。

表2 CISCO SFP-10/25G-LR-S光模塊上機識別

	模塊在10G速率下的交換機讀取信息	模塊在25G速率下的交換機讀取信息
LINK
識別
DOM數據

3、模塊關鍵參數測試

實驗室模塊外殼45℃條件下，對SFP-10/25G-LR-S樣品模塊在測試板上的性能指標進行測試，測試結果如下；

表3 CISCO SFP-10/25G-LR-S光模塊性能指標

	發射光功率	功耗	接收靈敏度（不過纖）	接收靈敏度（過10KM光纖）	備注
10G	-0.78dBm	0.8604W	-15.77dBm	-15.88dBm	0誤碼率
25G	-0.53dBm	0.909W	-13.99dBm	-14.25dBm	5E-5誤碼率

樣品模塊外殼45℃光眼圖測試，眼圖模板與參數如下：

表4 CISCO SFP-10/25G-LR-S光模塊眼圖

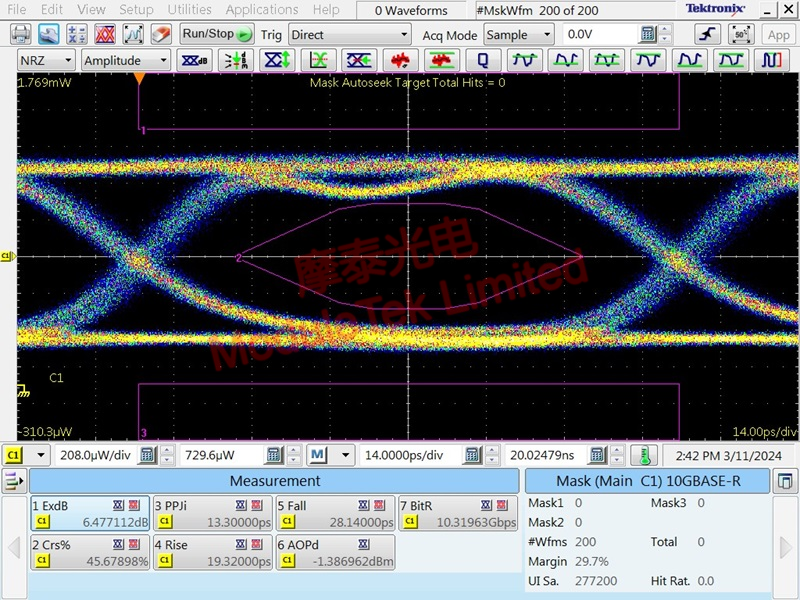

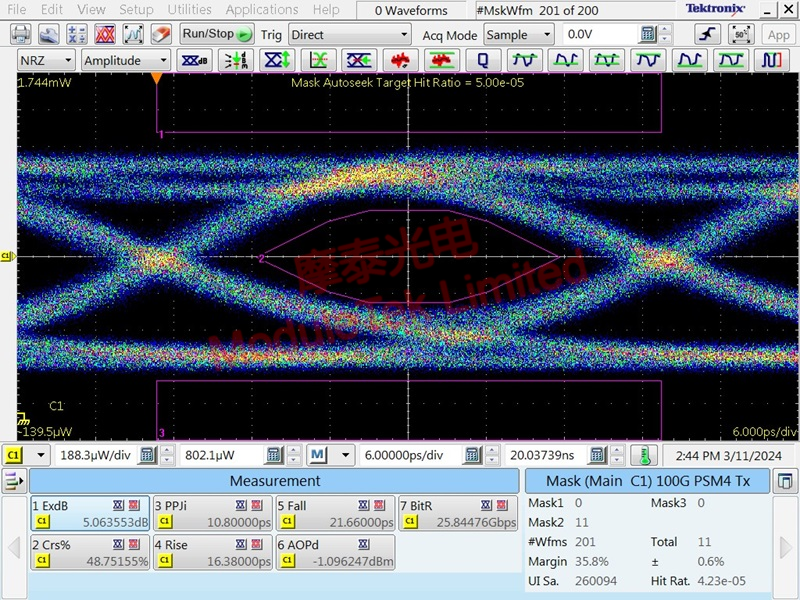

模塊在10G速率下的眼圖	模塊在25G速率下的眼圖

表5 CISCO SFP-10/25G-LR-S光模塊眼圖參數

	溫度(℃)	消光比(dB)	P-P抖動	上升時間	下降時間	Margin值（%）
10G	45	6.48	13.3	19.32	28.14	29.7
25G	45	5.06	10.8	16.38	21.66	35.8

從實際測試情況來看，該模塊關鍵參數指標符合CISCO官方宣稱。

摩泰光電竭誠為您服務。
