ARUBA 6300M JL662A交換機開箱-摩泰光電

Aruba公司是美國的一家網絡設備和解決方案提供商，是全球領先的企業無線網絡產品制造商，專注于企業級無線局域網（WLAN）和網絡安全。公司成立于2002年，2006年進入中國，2007年3月成功在美國納斯達克上市。

摩泰光電實驗室購買了一臺ARUBA 6300M JL662A交換機，可以測試50G SFP產品系列，下面帶大家一起進行開箱驗收。

表1 設備官方描述信息

Aruba 6300M 24-port 1GbE Class 4 PoE and 4-port SFP56 Switch (JL662A)
Description	24x ports 10/100/1000 BaseT PoE+ports supporting up to 30W per port 4x1G/10G/25G/50G1 SFP ports Supports PoE Standards IEEE 802.3af,802.3a 1x USB-C Console Port 1x OOBM port 1x USB Type A Host port 1x Bluetooth dongle for use with CX Mobile App
Power supplies	2 field-replaceable,hot-swappable power supply slots 1 minimum power supply required (ordered separately) Supported PSUs JL086A JL087A JL670A Max PoE Power:720W
Fans	Switch has two fan tray slots and comes with one fan tray installed. • Min 1 fan tray required. Optional second fan tray ordered separately. • Fan trays are field replaceable and hot-swappable. • Each fan tray contains two fans.
50G capability is for use with 50G DACs for both interconnect and VSF stacking.50G SR transceivers have been added with a minimum software of10.09.1010.VSF stacking not supported on 1G ports.

設備開箱內含主機一臺（未安裝電源），配件含一包螺絲與機架角鐵、一個USB藍牙適配器及說明書，無電源線，無console線。前面板主要有24個RJ45口，4個SFP接口，一個USB-C串口，一個MGMT網絡管理口；后面板有兩個外置電源槽位，未接入電源模塊，兩個外置風扇槽位，設備自帶一個風扇模塊。

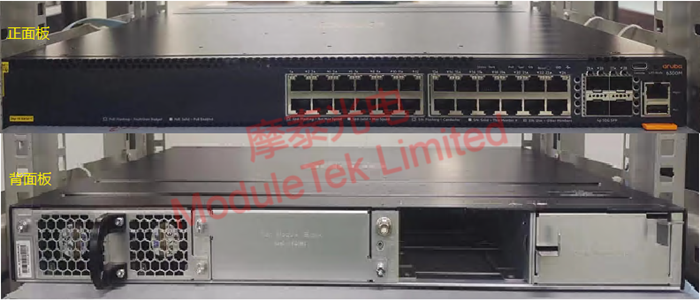

圖1 JL662A主機展示

根據官網數據手冊提供型號，選購了JL086A電源模塊(凹槽接口)，附贈電源線一根。

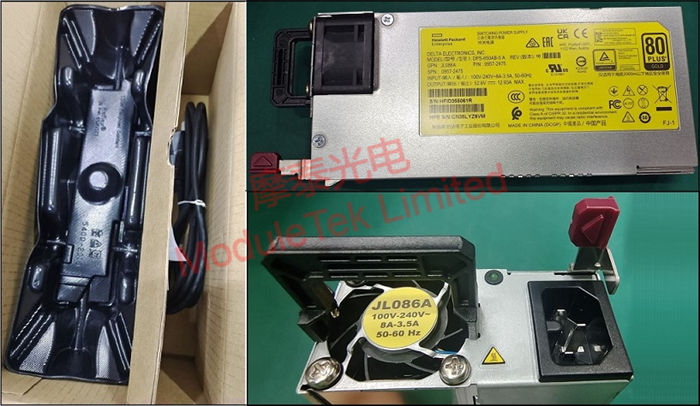

圖2 JL086A電源

將JL086A電源安裝到JL662A主機，接入電源線進行上電。

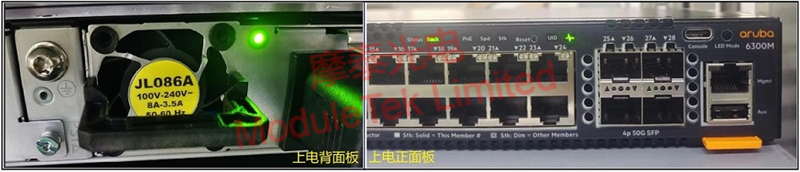

圖3 JL662A設備上電

使用USB-C轉USB-A數據線，連接JL662A與PC端，主機端或需安裝USB轉串口驅動（本次測試使用驅動為：CP2102），通過串口連接到交換機；設備默認波特率為115200，賬號/密碼均為admin，登錄控制臺，執行命令“show system ” ，查看設備型號與系統版本信息。

摩泰光電的1G/10G光模塊可以很好的兼容ARUBA的相關設備，歡迎大家選購。
