CISCO SFP-10G-T-X 電口模塊樣品報告-摩泰光電

思科/CISCO公司有型號SFP-10G-T-X的電口模塊產品，支持100M/1G/10Gbps速率，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的實際上機使用效果。

1、產品簡介

CISCO SFP-10G-T-X 模塊在10G 超六類及以上網線支持30M的鏈路長度，在100M/1G 超五類及以上網線支持100M的鏈路長度。官方描述與模塊實物外觀如下：

Cisco SFP-10G-T-X module

The Cisco 10GBASE- T module ( Figure 2) offers connectivity options at the following data rates :

100M/1G/10Gbps. It has the SFP + form factor and an RJ-45 interface so that CAT5e/CAT6A/CAT7 cables can be used to connect to end points with embedded 10GBASE-T ports.

They are suitable for distances up to 30 meters and offers a cost-effective way to connect within racks and across adjacent racks.

表1 CISCO SFP-10G-T-X 模塊官方描述

Cisco PIDs	Speeds	Cable Type	Distance	Max . Power Consumption ( W )
SFP-10G-T-X	10Gbps	Cat6A/Cat7 or better	Up to 30 meters	2.5W
SFP-10G-T-X	100M/1Gbps	Cat5e/Cat6A/Cat7 or better	Up to 100 meters	Up to 100 meters

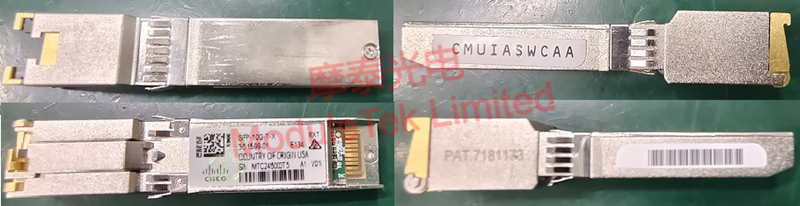

圖1 CISCO SFP-10G-T-X 模塊實物外觀

2、模塊上機效果

模塊使用前需要在主機端接口配置模式下，配置模塊類型及自適應速率：

將SFP-10G-T-X模塊接入CISCO N9K-C93180YC-EX交換機，使用Cat6A網線，對端連接CISCO WS-C3560CX-8XPD-S交換機內置RJ45口；通過修改對端接口速率，模塊可以正常LINK在100M/1G/10G速率，并可以跑通業務；模塊信息可以被交換機正常識別，如模塊類型、廠商名、型號、序列號、速率、傳輸距離等，無告警現象。

表2 CISCO SFP-10G-T-X 模塊上機效果

項目	交換機讀取信息
識別
LINK （10G速率）
LINK （1G速率）
LINK （100M速率）

3、模塊關鍵參數測試

實驗室模塊外殼45℃條件下，對SFP-10G-T-X樣品模塊在測試板上的功耗進行測試，測試結果如下；

表3 CISCO SFP-10G-T-X 模塊關鍵參數測試

參數	測試數據	單位	備注
功耗（100M 100m@Cat5e）	0.907	W
功耗（1G 100m@Cat5e）	1.188	W
功耗（10G 30m@Cat6A）	1.848	W

從實際測試情況來看，該模塊在交換機上的工作表現符合CISCO官方宣稱。

摩泰光電竭誠為您服務。
