MIKROTIK CRS309-1G-8S交換機拆解
發布時間:2019-02-26
MIKROTIK是拉脫維亞的網絡設備制造商,該公司開發和銷售有線和無線網絡路由器、網絡交換機、無線接入點等產品。公司成立于1996,2019年有員工280名,據說是拉脫維亞第20大的公司。這個品牌產品目前在中國也有很多用戶,淘寶上有很多商家銷售該品牌的產品。
為更多了解MIKROTIK產品,我們購買了一臺MIKROTIK CRS309-1G-8S交換機,進行了簡單的拆解分析,廢話不多說,直接上圖:

圖1 MIKROTIK CRS309-1G-8S交換機外包裝

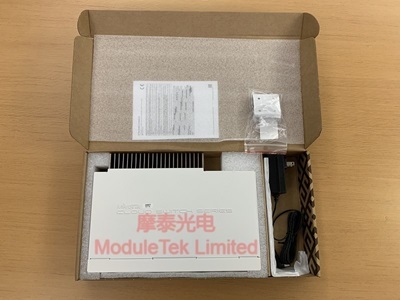

圖2 MIKROTIK CRS309-1G-8S交換機附贈零件
MIKROTIK CRS309-1G-8S交換機隨機帶有外置電源和安裝配件,大家注意到巨大的散熱片沒有。

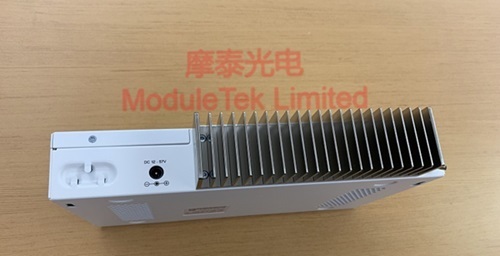

圖3 MIKROTIK CRS309-1G-8S交換機的背面
取出交換機后,可以清楚的看到交換機背面巨大的散熱片,還有外置電源的插孔。

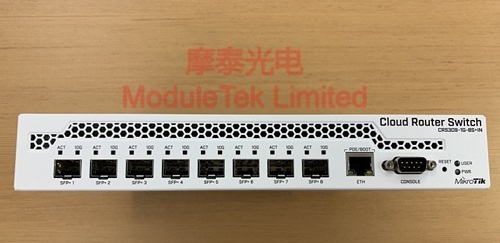

圖4 MIKROTIK CRS309-1G-8S交換機的前面板
前面板有8個萬兆的SFP接口,這個交換機采用非風扇設計,這樣高端用戶完全可以把這個機器用在自己的辦公桌上或者家里,連接自己的高性能工作站或者游戲主機,構建10G網絡,完全不會受到風扇噪聲的騷擾。

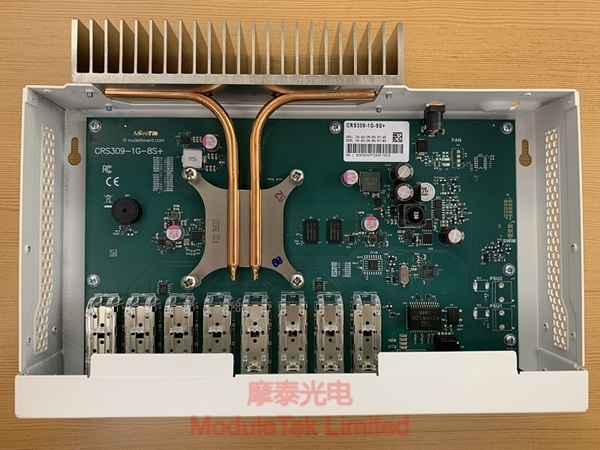

圖5 MIKROTIK CRS309-1G-8S交換機的內部構造
打開交換機,可以看到散熱片是通過兩根熱管連接到主交換芯片上,這樣避免了需要使用主動風扇來散熱。

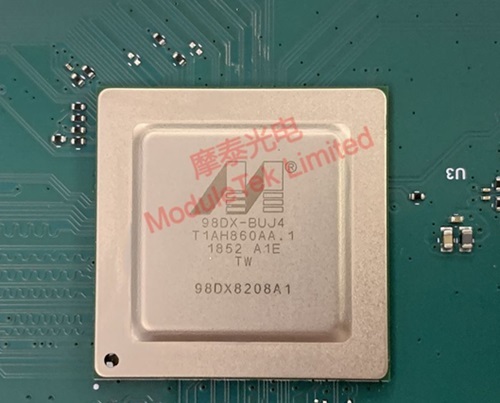

圖6 MIKROTIK CRS309-1G-8S交換機主交換芯片
取下散熱片,可以看到交換機使用的是MARVELL的Aldrin 98DX8208交換芯片,查詢數據手冊,這個交換芯片功耗應該大于12W。
