摩泰光電實驗室購買了一臺FS S3150-8T2FP交換機，可以測試1G SFP產品系列，下面帶大家一起進行開箱驗收。

表1 設備官方描述信息

FS P/N	S3150-8T2FP
Description	8-port Gigabit Ethernet L2+ PoE+ Switch, 8 × PoE+ Ports@130W,with 2 × 1Gb SFP, Fanless

1、產品開箱

設備外箱印有FS logo，并張貼產品標簽，標簽有設備型號、描述、整體圖。

圖1 外包裝展示

開箱內含主機一臺，紙質文件有快速安裝指南，配件有電源線、串口線、接地線、角鐵與防滑墊。

圖2 包裝內部結構

圖3 配件

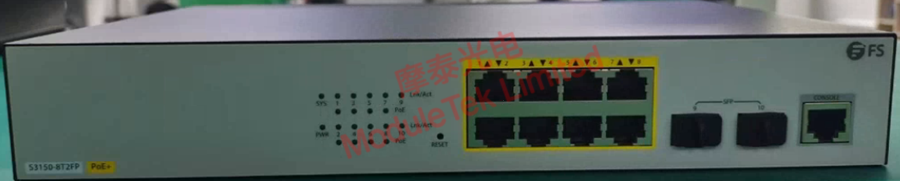

FS S3150-8T2FP 交換機前面板主要是8個10/100/1000Base RJ45 PoE+端口、2個100/1000Base SFP端口，一個RJ45串口；后面板主要有內置AC電源接口；

圖4 設備面板

2、設備管理

設備支持使用命令行界面(CLI)和WEB圖形用戶界面(GUI)進行管理；接入電源線對設備進行上電，使用常規 RJ45轉DB9串口線，PC通過串口連接到交換機；默認波特率：115200，初始賬號/密碼：admin/admin，登錄到設備控制臺。

圖5 設備上電

使用摩泰SFP-GE-LX 模塊接入FS S3150-8T2FP交換機，接入跳線，模塊可以正常LINK，端口指示燈亮起；執行命令“show interfaces interface-type interface-id ” ，可以查看接口狀態與光模塊識別、DOM信息。

連接交換機任一 RJ45口（初始IP：192.168.1.1），訪問本地瀏覽器用戶界面；進入WEB管理頁面，點擊菜單欄“端口面板”，可以清晰看到接口狀態指示燈，也可以在“設備狀態->端口狀態”查看端口雙工模式與速率。
