MOXA EDS-4014-4GS-2QGS-LV交換機展示
發布時間:2025-05-15
摩泰光電實驗室購買了一臺MOXA EDS-4014-4GS-2QGS-LV交換機,可以測試1G/2.5G SFP系列產品,下面帶大家一起進行開箱驗收。
表1 設備官方描述信息
| 型號 | 10/100BaseT(X)端口(RJ45 接頭) |
100/100Base SFP插槽 |
1000/2500Base SFP插槽 |
工作電壓 | 預裝電源模塊 | 工作溫度 |
| EDS-4014-4GS-2QGS-LV | 8 | 4 | 2 | 9.6至60VDC | PWR-100-LV | -10至60℃ |
1、產品開箱
設備開箱內含主機一臺,紙質文件有快速安裝指南/保修卡/合格證/產品通知,無其他配件。

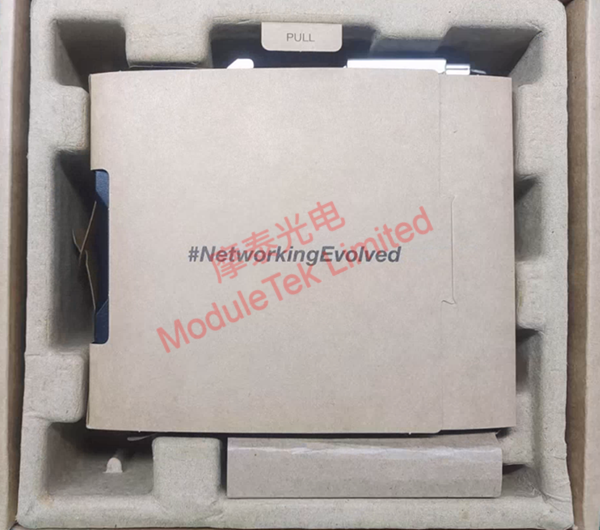

圖1 包裝內部結構
MOXA EDS-4014-4GS-2QGS-LV 交換機前面板主要是6個10/100Base T端口、4個100/1000Base SFP端口、2個1000/2500Base SFP端口、一個RJ45串口、一個USB預留口、兩個DC電源接口;

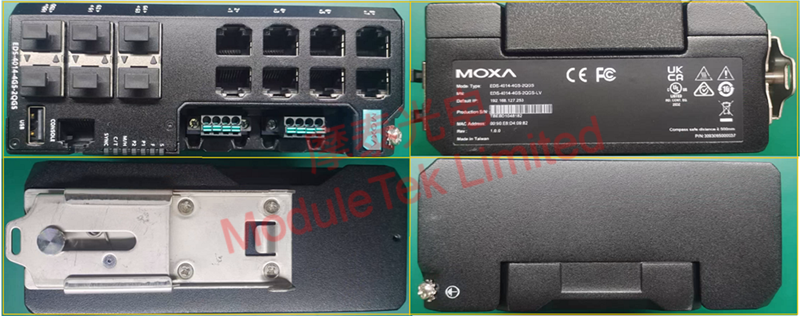

圖2 設備面板
打開側邊防塵蓋,可以看到里面有SD卡插槽、復位按鈕、DIP開關;

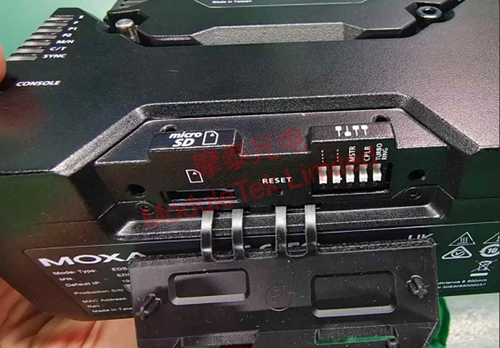

圖3 設備SD卡槽
設備緊湊的外殼設計,適合狹窄空間;所有接口標識或LED指示燈均跨兩個面板展示,該設計便于從不同角度來檢查設備工作狀態。

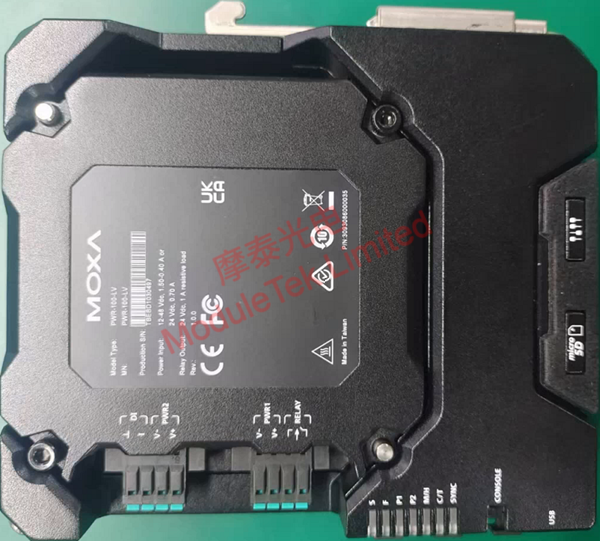

圖4 設備底部面板
2、設備管理
設備支持使用命令行界面(CLI)和WEB圖形用戶界面(GUI)進行管理;接入電源線對設備進行上電,使用MOXA RJ45轉DB9串口線,PC通過串口連接到交換機;默認波特率:115200,初始賬號/密碼:admin/moxa,登錄到設備控制臺。

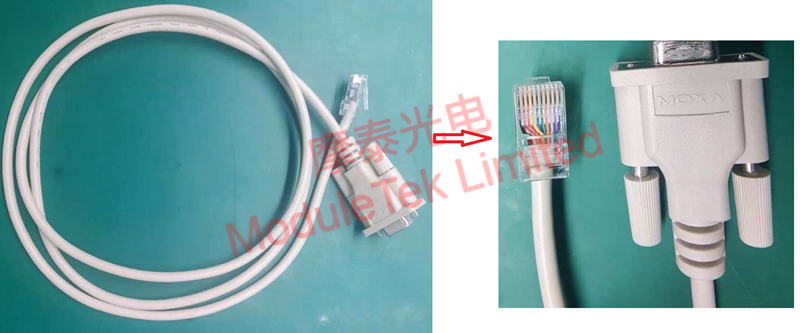

圖5 MOXA串口線

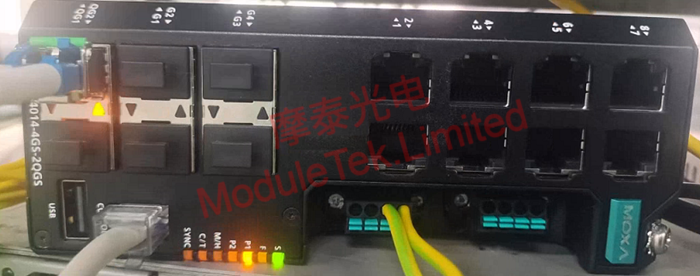

圖6 設備上電
使用摩泰SFP-GE-LX 兼容MOXA模塊接入MOXA EDS-4014-4GS-2QGS-LV交換機,接入跳線,模塊可以正常LINK,端口指示燈亮起;執行命令“show interfaces interface-type interface-id ” ,可以查看接口狀態與模塊識別信息。
連接交換機任一 RJ45口(初始IP:192.168.127.253),訪問本地瀏覽器用戶界面;進入WEB管理頁面,首頁顯示設備與系統信息。

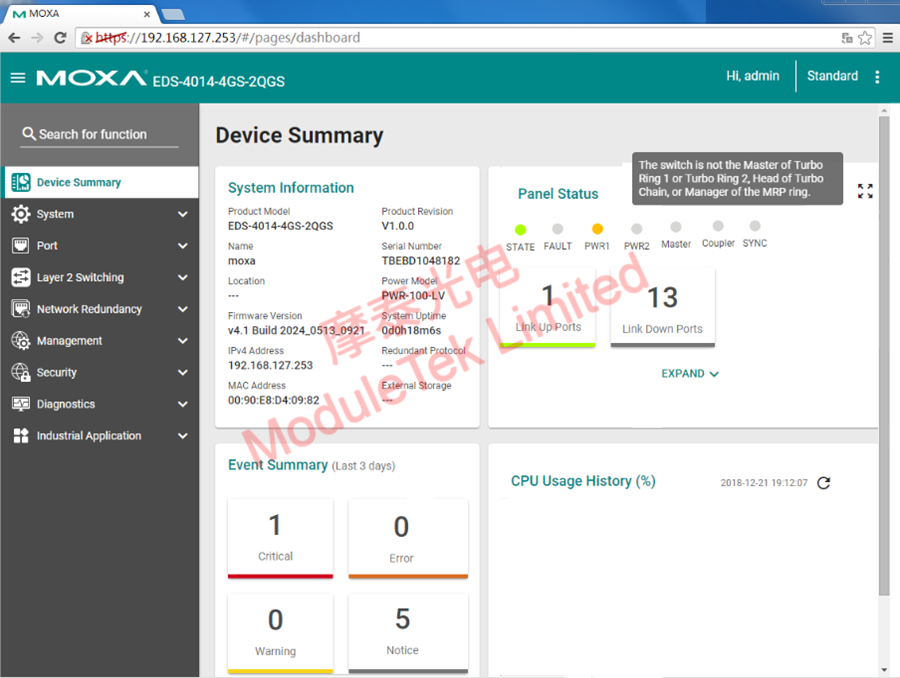

圖7 WEB界面首頁
在WEB頁面Device Summary->Panel Status->EXPAND可以看到接口狀態。

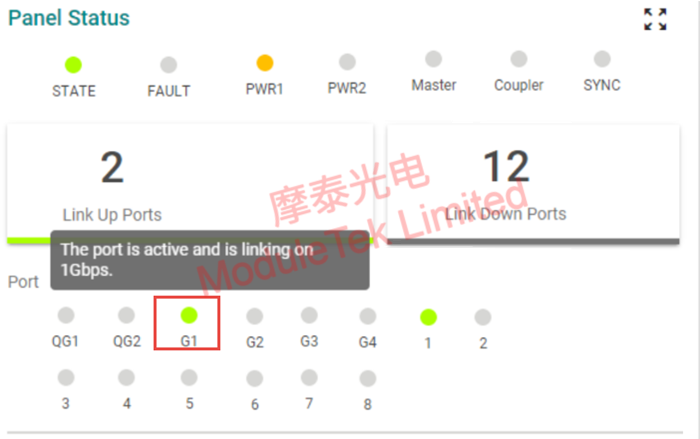

圖8 接口狀態信息
在WEB頁面Port->Port Interface->Port Settings可以看到接口識別模塊類型;沒有光模塊DOM信息顯示。

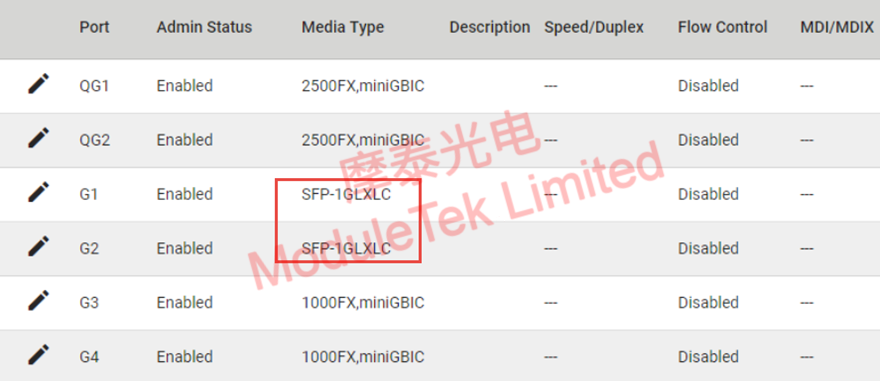

圖9 接口識別類型
摩泰光電的光模塊產品可以很好的兼容MOXA的相關設備,歡迎大家選購。
