摩泰光電實驗室今天要給大家介紹的設備是ADVA FSP150CC-825 交換機，接下來以外觀、系統、內部構造三方面進行展示。
1、產品簡介
ADVA FSP150CC-825 交換機前面板主要是7個RJ45端口，3個SFP端口、一個RJ45串口、一個網絡管理口、兩個電源模塊接入槽；后面板主要是一個直流電源接入孔，以及一個散熱塊；兩側設計出風口。官方關鍵參數信息與設備實物外觀如下：

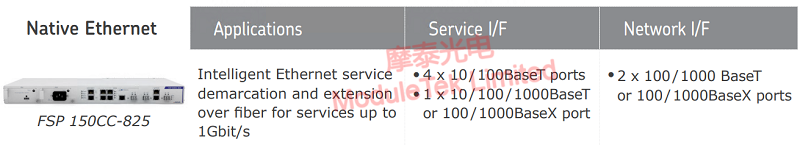

圖1 設備官方描述信息

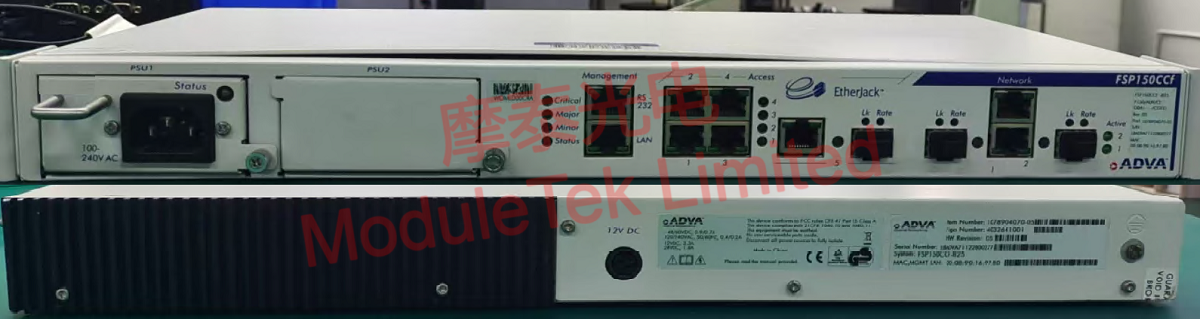

圖2 設備前面板/背面板
2、設備管理
設備支持使用命令行界面(CLI)和WEB圖形用戶界面(GUI)進行管理，命令行界面支持串口、SSH、Telnet連接；接入電源線對設備進行上電，使用RJ45轉DB9串口線，PC通過串口連接到交換機；默認波特率：9600，初始賬號/密碼：covaro1/covaro#1，登錄到設備控制臺。

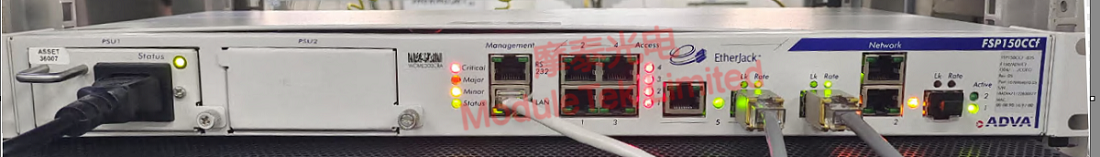

圖3 設備上電
CLI命令行界面:
使用摩泰SFP-GE-T模塊接入ADVA FSP150CC-825交換機，接入跳線，模塊可以正常LINK，端口指示燈亮起；執行命令“show interface port-number ” ，可以查看接口狀態與模塊識別信息。
連接交換機外管理口LAN（初始IP：192.168.0.2），訪問本地瀏覽器用戶界面；進入WEB管理頁面，首頁顯示設備與系統信息。

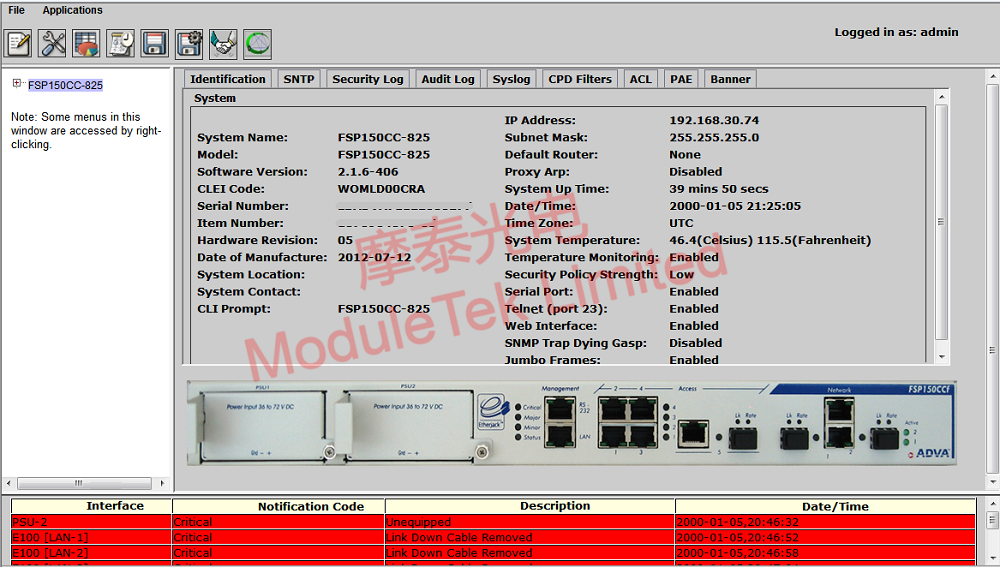

圖4 WEB界面首頁
在左上角Configuration圖標下點擊交換機對應接口，將顯示該接口的配置、狀態、以及接入模塊信息。

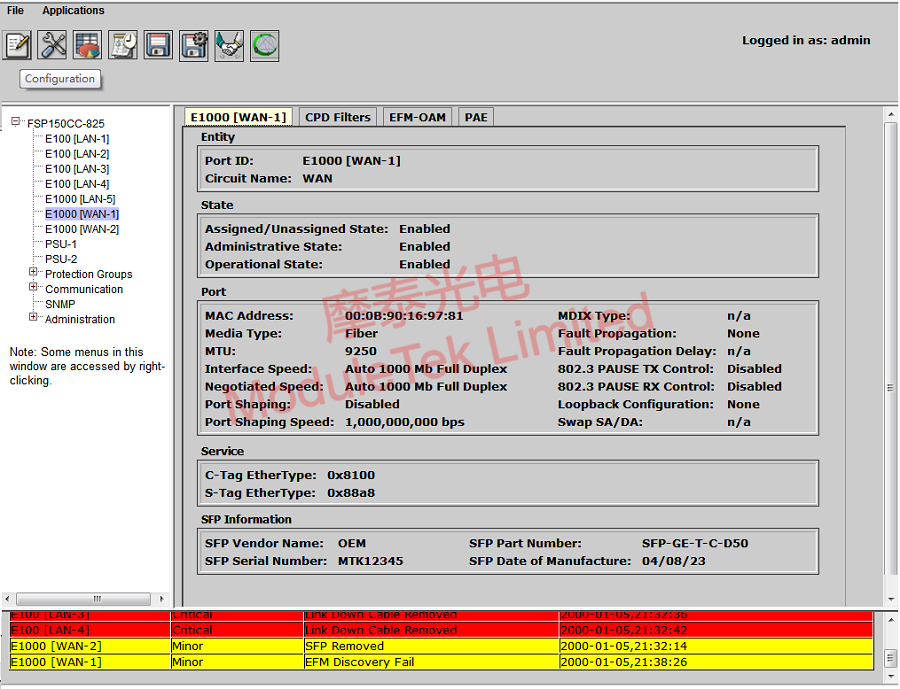

圖5 接口狀態信息
3、設備拆解
打開交換機上蓋，可以看到整體分為兩個部分，一部分為PCB主板，集成了各種主要芯片、電阻、散熱等器件，同時直流電源器件也集成到了主板上；一部分為交流電源板，無風扇設計。

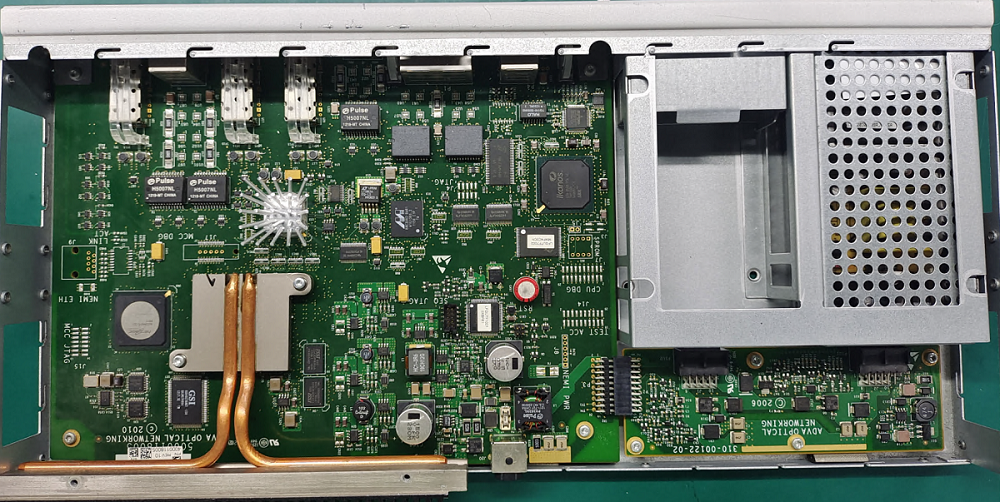

圖6 FSP150CC-825內部構造
可以看到有兩塊散熱，其中一塊像刺猬般呈分散柱狀，該散熱塊與芯片粘連，未對其進行拆解；另一個為銅條散熱塊，其下是一個XC4VLX80型號芯片，該芯片為賽靈思(XILINX)公司VIRTEX-4系列的現場可編程門陣列(FPGA)芯片，用戶可根據需求靈活配置邏輯功能，實現包括數字信號處理、接口控制等多種功能，同時可以實現簡單的數據轉發、基本VLAN劃分等基礎功能。

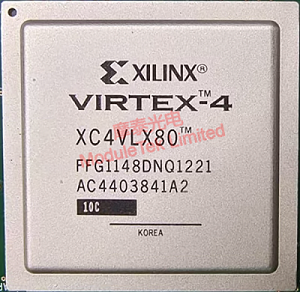

圖7 FSP150CC-825 主芯片
主芯片右上角是一顆Marvell的88E3082-BAR1 PHY芯片，支持8端口10/100BASE-T。

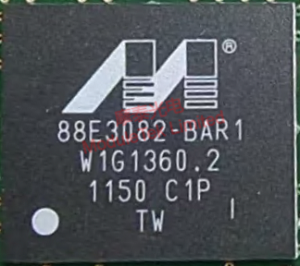

圖8 FSP150CC-825 PHY芯片
摩泰光電的光模塊可以很好的兼容ADVA的相關設備，歡迎大家選購。
