SnapAV是美國的音視頻(A/V)、監控、網絡和遠程管理解決方案的制造商和分銷商，而Araknis Networks是SnapAV旗下的一個品牌，專注于為住宅和商業環境提供專業級網絡和基礎設施解決方案。Araknis提供基于云的遠程管理平臺OvrC，為用戶提供遠程監控、實時通知、遠程重啟及維護選項，如遠程配置編輯、固件更新等。

摩泰光電實驗室購買了一臺Araknis AN-310-SW-R-8-PoE交換機，可以測試1G SFP產品系列，下面帶大家一起進行開箱驗收。

表1 Araknis AN-310-SW-R-8-PoE官方關鍵參數

Part Number	AN-310-SW-R-8-POE
Flash Memory	16MB
SDRAM Memory	128MB
Switching Capacity	20Gbps
Forwarding Rate	14.8Mpps
PoE Power Budget	130W
Line Voltage	100-240V AC,50/60 Hz
Power Consumption	Max:157.06W Device:12.92W
Operating Temperature	32-122°F
Management Features	CLI,WEB,Telnet Dual FW Image FW Upgrade:TFTP,HTTP Management Access Filtering:SNMP/Web/Telnet RMON:1,2,3,9 groups Ports Mirroring:One to One, Many to One Remote Ping Cable Diagnostics UPnP

1、交換機開箱

設備外包裝印有araknis logo與設備產品型號、描述（包裝箱直接印產品型號還是比較少見，常見的是張貼標簽來體現型號）。

圖1 設備外包裝

設備開箱內含主機一臺（內置電源），配件含一包螺絲、角鐵、防滑墊、用戶手冊、電源線。

圖2 設備內包裝

圖3 設備配件

Araknis AN-310-SW-R-8-PoE交換機前面板為L(zhǎng)ED接口狀態指示面板；后面板主要是8個100M/1G RJ45 PoE口、2個1G SFP口、一個交流電源接入孔，另有一個復位按鈕。

圖4 設備前面板/背面板

2、交換機系統

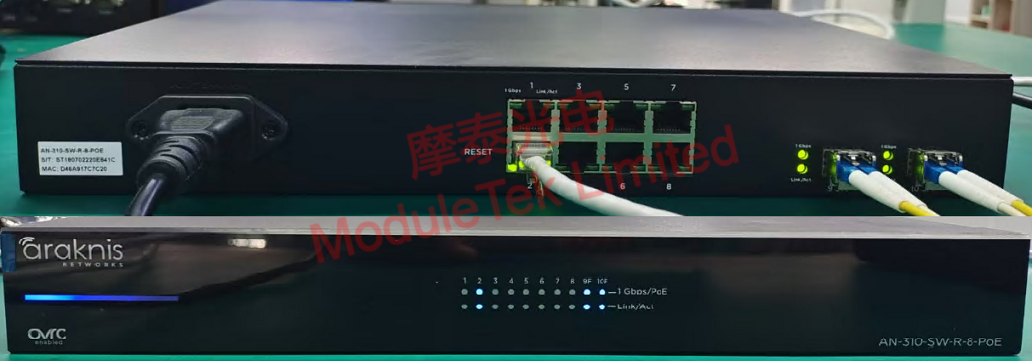

接入電源線對設備進行上電，啟動無明顯噪聲；設備前后面板均有接口狀態指示燈，用戶可以非常方便的查看鏈路工作情況。

圖5 設備上電

網線連接PC與交換機，缺省管理IP：192.168.20.254，缺省賬號/密碼：araknis/araknis，登錄WEB管理界面；登錄界面直接顯示設備型號，推測該品牌不同型號產品缺省管理IP不同。

圖6 WEB登錄界面

使用摩泰SFP-GE-LX光模塊接入Araknis AN-310-SW-R-8-PoE交換機，接入跳線，模塊可以正常LINK，端口指示燈亮起；GUI界面STATUS->PORTS可以查看接口狀態、速率、雙工模式，以及收發數據；無光模塊識別與DDM數據信息顯示。
