JUNIPER QSFPP-4x10GE-LR光模塊測試報告-摩泰光電

JUNIPER公司有型號QSFPP-4x10GE-LR的光模塊產品，可以在單模光纖支持40G以太網傳輸10km，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。

1、產品簡介

JUNIPER QSFPP-4x10GE-LR光模塊在標準單模光纖(SMF)上支持10km的鏈路長度，模塊的連接器類型為MPO-12 APC；官方關鍵參數信息與模塊實物外觀如下：

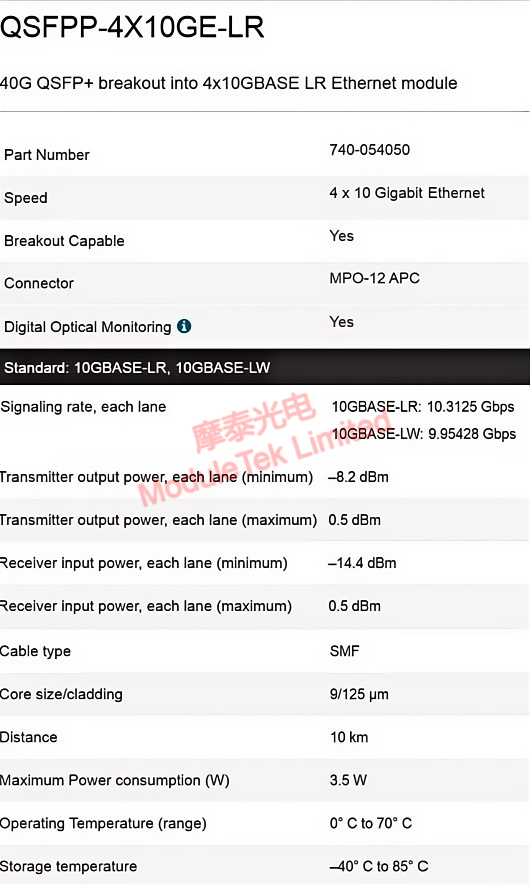

圖1 JUNIPER QSFPP-4x10GE-LR官方關鍵參數<

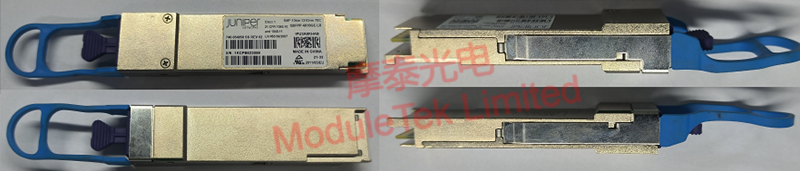

圖2 JUNIPER QSFPP-4x10GE-LR實物圖

2、模塊上機識別

將JUNIPER QSFPP-4x10GE-LR模塊接入JUNIPER QFX5200-32C交換機，模塊可以正常LINK，端口指示燈亮起；模塊信息可以被交換機正常識別，如模塊類型、廠商名、型號、序列號、速率、傳輸距離等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。

表1 JUNIPER QSFPP-4x10GE-LR上機識別

項目	交換機讀取信息
LINK
識別
DOM數據

3、模塊關鍵參數測試

實驗室模塊外殼45℃條件下，對JUNIPER QSFPP-4x10GE-LR樣品模塊在測試板上的性能指標進行測試，測試結果如下；

表2 JUNIPER QSFPP-4x10GE-LR關鍵參數

參數	通道1	通道2	通道3	通道4	備注
發射光功率(單位：dBm)	-2.608	-2.492	-1.743	-2.426
接收靈敏度（不過纖)(單位：dBm）	-15.849	-16.069	-16.044	-15.689	0誤碼率
接收靈敏度（過10km光纖）(單位：dBm)	-15.149	-14.952	-15.107	-14.938	0誤碼率
功耗(單位：W)	1.991

樣品模塊外殼45℃光眼圖測試，眼圖模板與參數如下：

表3 JUNIPER QSFPP-4x10GE-LR眼圖

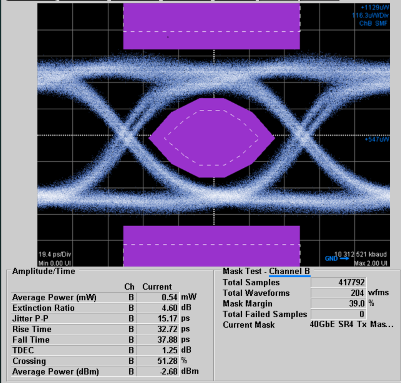

	眼圖		眼圖
通道 1		通道 3

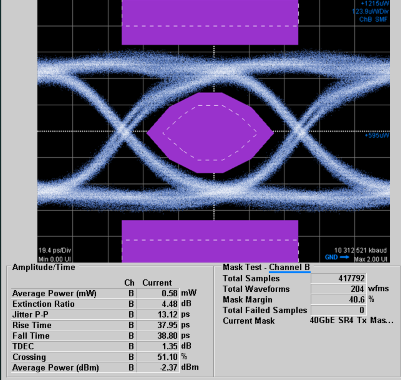

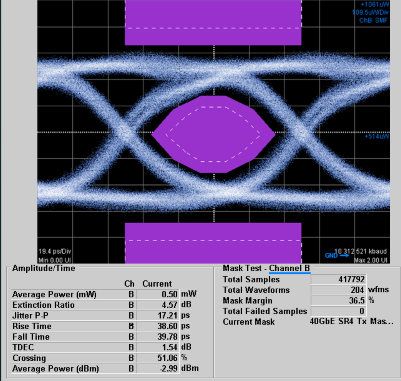

通道 2		通道 4

表4 JUNIPER QSFPP-4x10GE-LR眼圖參數

參數	通道1	通道2	通道3	通道4
消光比(dB)	4.60	4.57	4.66	4.48
P-P抖動	15.17	17.21	13.71	13.12
上升時間	32.72	38.60	35.86	37.95
下降時間	37.88	39.78	38.54	38.80
Margin值（%）	39	36.5	45.9	40.6

從實際測試情況來看，該模塊關鍵參數指標符合JUNIPER官方宣稱。
