摩泰光電新推出了型號SFP-10G-LR-10KM-C-H15的光模塊產品，可以在單模光纖支持10G以太網傳輸10km，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。

1、產品簡介

摩泰光電SFP-10G-LR-10KM-C-H15光模塊在10G 標準單模光纖(SMF)G.652上支持10km的鏈路長度，支持商業溫度范圍(0～70℃)，官方訂貨信息與模塊外觀如下：

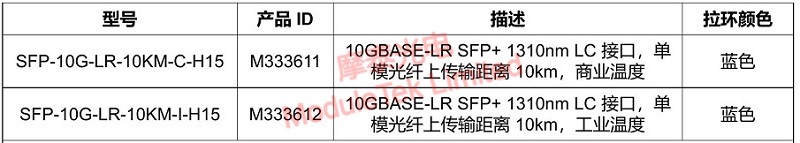

圖1 SFP-10G-LR-10KM-C-H15光模塊官方訂貨信息

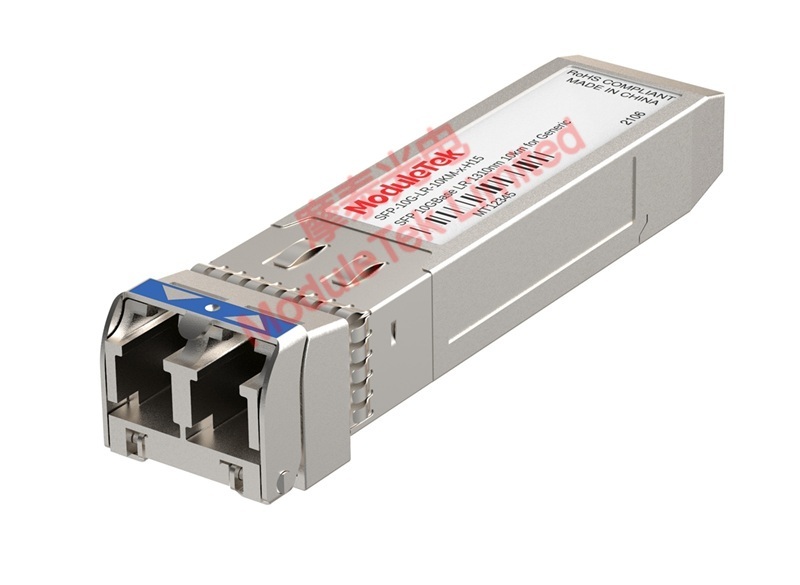

圖2 SFP-10G-LR-10KM-C-H15光模塊實物外觀

2、模塊上機識別

將SFP-10G-LR-10KM-C-H15模塊接入CISCO C9500-24Y4C交換機，模塊可以正常LINK，端口指示燈亮起；模塊信息可以被交換機正常識別，如模塊類型、廠商名、型號、序列號、速率、傳輸距離等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。

表1 SFP-10G-LR-10KM-C-H15光模塊上機識別

項目	交換機讀取信息
LINK
識別
DOM數據

3、模塊關鍵參數測試

對SFP-10G-LR-10KM-C-H15樣品模塊在測試板上的性能指標進行三溫測試，測試結果如下；

表2 SFP-10G-LR-10KM-C-H15光模塊關鍵參數

外殼測試溫度(℃)	發射光功率(dBm)	接收靈敏度(dBm，BER=1E-12)	功耗(W)
0	-1.9	-16.5	0.65
30	-2.2	-16.0	0.76
70	-2.4	-15.0	0.88

樣品模塊外殼70℃光眼圖測試，眼圖模板與參數如下：

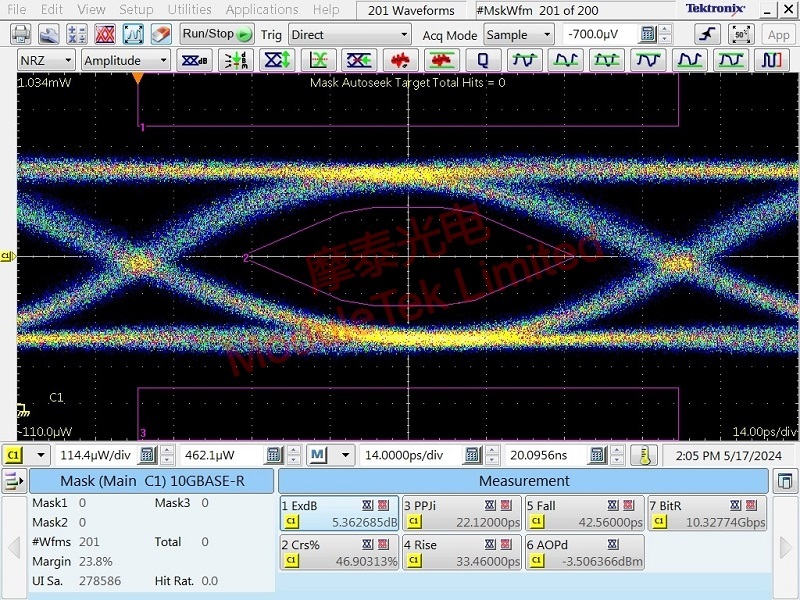

圖3 SFP-10G-LR-10KM-C-H15光模塊眼圖模板

表3 SFP-10G-LR-10KM-C-H15光模塊眼圖參數

外殼溫度(℃)	消光比(dB)	P-P抖動	上升時間	下降時間	Margin值（%）
70	5.36	22.12	33.46	42.56	23.8

從實際測試情況來看，該模塊關鍵參數指標符合摩泰光電數據手冊定義，并與CISCO官方宣傳的同類模塊性能相當。

摩泰光電可以提供性價比優良的SFP-10G-LR商溫模塊和工溫模塊，歡迎大家選購！
