Aruba 公司有型號JL307A的高速電纜產品，可以支持100G以太網短距離應用，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。

1、產品簡介

Aruba JL307A 高速電纜在100G 銅纜上支持3m的鏈路長度。官方關鍵參數信息與模塊實物外觀如下：

表1 Aruba JL307A 官方描述

型號	描述
JL307A	Aruba 100G QSFP28-QSFP28 3m DAC Cable

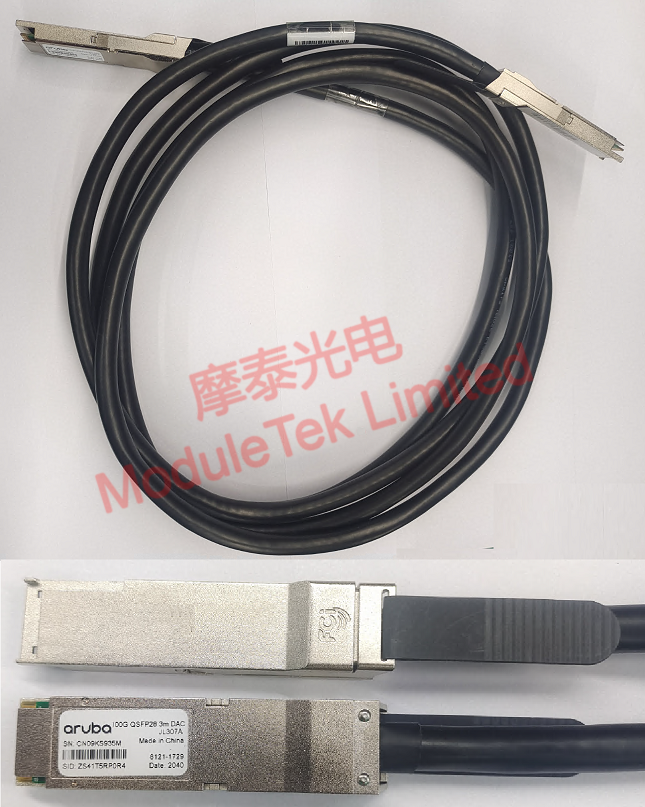

圖1 Aruba JL307A 實物圖

2、模塊上機識別

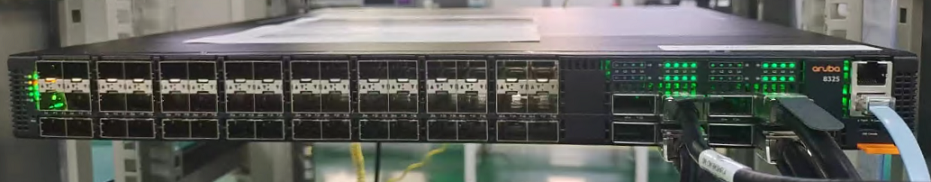

將JL307A 高速電纜接入Aruba 8325-48y8c交換機，模塊可以正常LINK，端口指示燈亮起；電纜兩端模塊信息可以被交換機正常識別，如模塊類型、型號、廠商名、序列號、傳輸距離等；無告警現象。

表2 Aruba JL307A 上機識別

項目	交換機讀取信息
接口指示燈
LINK
識別
FEC模式

3、模塊關鍵參數測試

3.1 S參數測試

在常溫條件下，使用網絡分析儀測試線纜兩端模塊的S參數，測試結果如下；

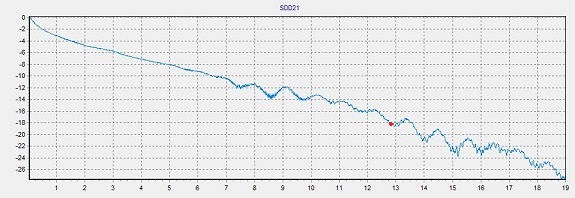

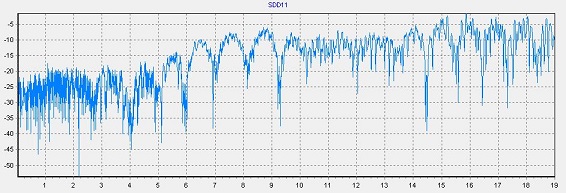

表3 Aruba JL307A S參數曲線

方向	反射曲線（SDD11）	插損曲線（SDD21）
A端到B (Channel 1)
B端到A (Channel 1)

備注：①上述S參數曲線截取模塊通道一曲線圖作為參考；

②插損標準參考 IEEE802.3 2022版 110.10:IL<22.48dB@12.89Ghz。

表4 Aruba JL307A S參數數據

參數	方向	通道				判斷標準
參數	方向	1	2	3	4	判斷標準
SDD11(dB)	A端到B端	-24.62	-20.59	-27.08	-22.65	<-6.6644dB
SDD11(dB)	B端到A端	-20.41	-20.62	-32.57	-29.58	<-6.6644dB
IL(dB)	A端到B端	13.79	13.62	12.67	12.09	<22.48dB（CA-25G-L） <16.48dB（CA-25G-S） <15.5dB（CA-25G-N）
IL(dB)	B端到A端	13.54	13.79	12.66	12.72	<22.48dB（CA-25G-L） <16.48dB（CA-25G-S） <15.5dB（CA-25G-N）

根據IEEE 802.3 2022版 110.10線纜插損等級分類標準，Aruba JL307A 最大插損值13.79dB，符合插損等級CA-25G-N(Cable assembly no-FEC)，支持在無FEC模式下運行的兩個PHY之間使用，更多關于線纜等級說明可參考 25G DAC FEC等級介紹。

3.2 阻抗測試

在常溫條件下，使用示波器測試線纜兩端模塊的差分阻抗，測試數據符合100歐姆差分阻抗標準，下面列舉其中一通道測試數據；

表5 Aruba JL307A 線纜阻抗數據

模塊	差分信號方向	最大值	最小值	平均值
A端（Channel 1）	TX	104.45	95.74	100.09
A端（Channel 1）	RX	104.04	94.81	99.43
B端（Channel 1）	TX	105.03	96.92	100.97
B端（Channel 1）	RX	104.82	95.66	99.74

從實際測試情況來看，該模塊關鍵參數指標符合Aruba官方宣稱。

摩泰光電竭誠為您服務。
