INTEL E25GSFP28SR 光模塊樣品報告

發布時間：2024-11-06
        INTEL公司有型號E25GSFP28SR的光模塊產品，可以在多模光纖支持10/25G以太網傳輸100米，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。
1、產品簡介
        INTEL E25GSFP28SR 光模塊在OM3/4上支持70/100米的鏈路長度，支持商業溫度范圍（0-70℃）；官方關鍵參數信息與模塊實物外觀如下：
表1 INTEL E25GSFP28SR官方關鍵參數
Type
Distance
Extinction Ratio
Operating Temperature
Cable Type
Wavelength
Transmit Power
Receiver Power
Transmit and Receive Wavelength
10G
70/100M
2dB(Min)
0~70℃
MMF
850nm
-8.4~+2.4dBm
-11~+3dBm
840~860nm
25G

INTEL E25GSFP28SR光模塊實物圖

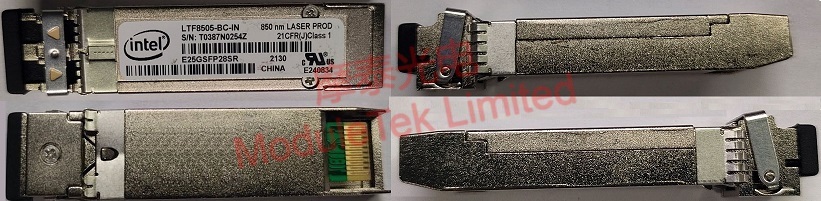

圖1 INTEL E25GSFP28SR光模塊實物圖
2、模塊上機識別
        將INTEL E25GSFP28SR模塊接入INTEL E810XXVDA2BLK 25G雙口光纖網卡，接入跳線，模塊可以正常LINK，端口指示燈亮起；模塊信息可以被網卡正常識別，如模塊類型、廠商名、型號、序列號、速率、傳輸距離等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。
表2 INTEL E25GSFP28SR在網卡上的讀取信息
項目
模塊在10G速率下的讀取信息
模塊在25G速率下的讀取信息
LINK
識別
DOM數據

3、模塊關鍵參數測試
        實驗室模塊外殼45℃條件下，對INTEL E25GSFP28SR樣品模塊在測試板上的性能指標進行測試，測試結果如下；
表3 INTEL E25GSFP28SR性能指標

發射光功率
功耗
接收靈敏度（不過纖）
接收靈敏度（過100米光纖）
備注
10G
-2.225dBm
0.549W
-14.778dBm
-14.508 dBm
0誤碼率
25G
-2.456dBm
0.552W
-12.845dBm
-12.492dBm
5E-5誤碼率

        樣品模塊外殼45℃光眼圖測試，眼圖模板與參數如下：
表4 INTEL E25GSFP28SR光模塊眼圖

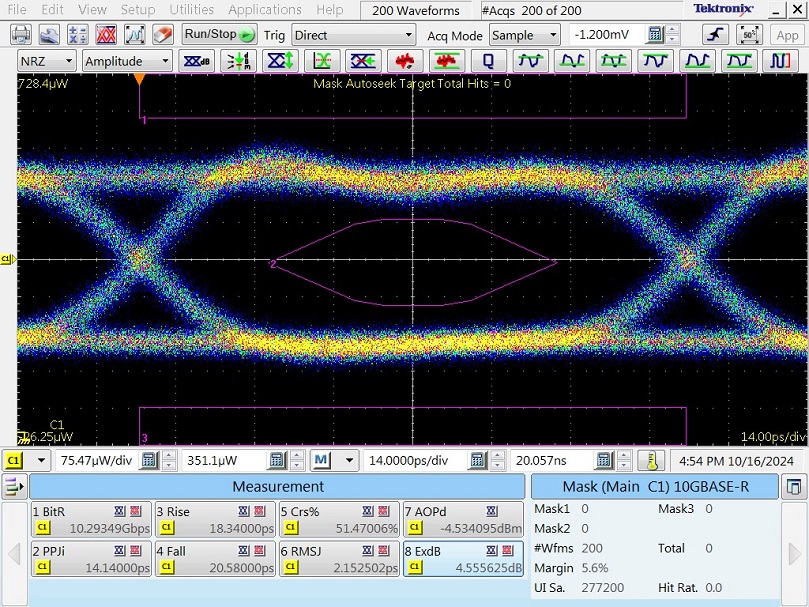

模塊在10G速率下的眼圖

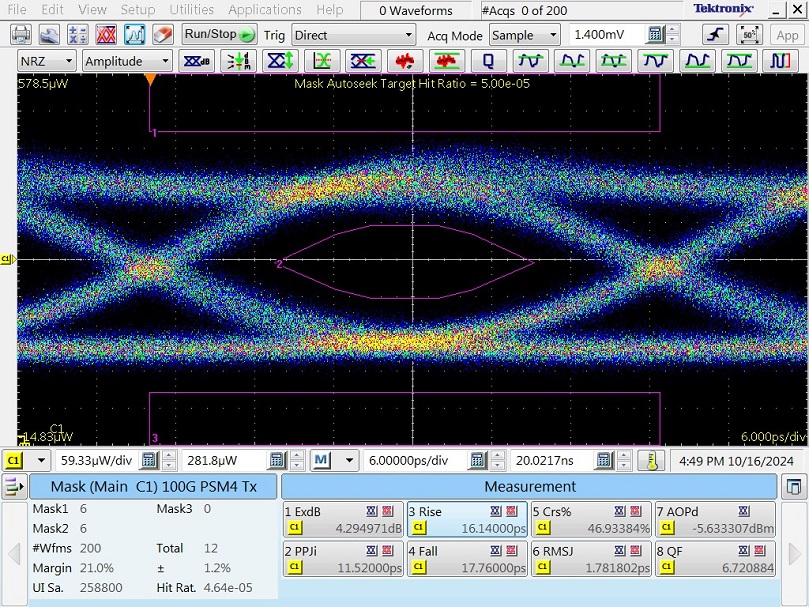

模塊在25G速率下的眼圖


表5 INTEL E25GSFP28SR光眼圖參數

溫度(℃)
消光比(dB)
P-P抖動（ps）
上升時間（ps）
下降時間（ps）
Margin值（%）
10G
45
4.56
14.14
18.34
20.58
5.6
25G
45
4.29
11.52
16.14
17.76
21.0

        從實際測試情況來看，該模塊關鍵參數指標符合INTEL官方宣稱。
