CISCO C9500X-60L4D交換機開箱-摩泰光電

Cisco C9500X-60L4D 是Cisco Catalyst 9500系列交換機家族中的一員，專為滿足企業園區核心和匯聚層需求而設計的高性能交換機。

摩泰光電實驗室購買了一臺CISCO C9500X-60L4D交換機，可以測試 10G/25G/50G SFP56, 40G/100G/200G/400G QSFP-DD 產品系列，下面帶大家一起進行開箱驗收。

表1 設備官方描述信息

型號	描述
C9500X-60L4D	Cisco Catalyst 9500X Switch with 60x 50G + 4x 400G Gigabit Ethernet

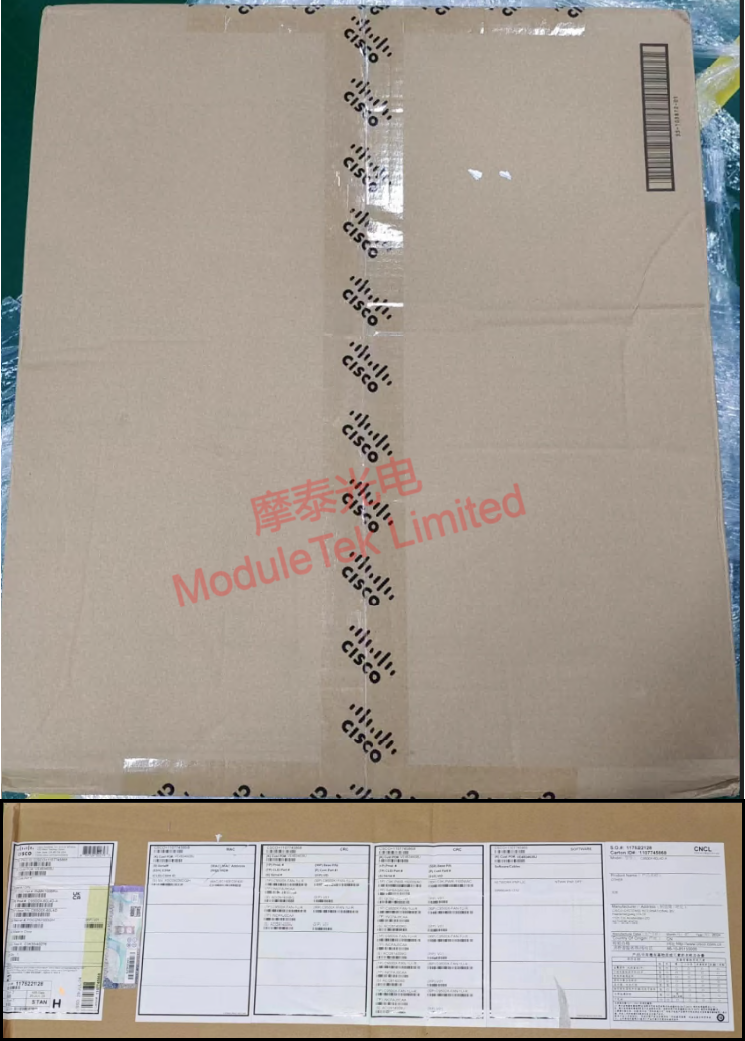

設備外包裝印有CISCO logo，產品標簽列有所有硬件型號信息，含主機、電源、風扇等，另有環保標簽，標明有毒有害物質信息。

圖1 C9500X-60L4D外包裝

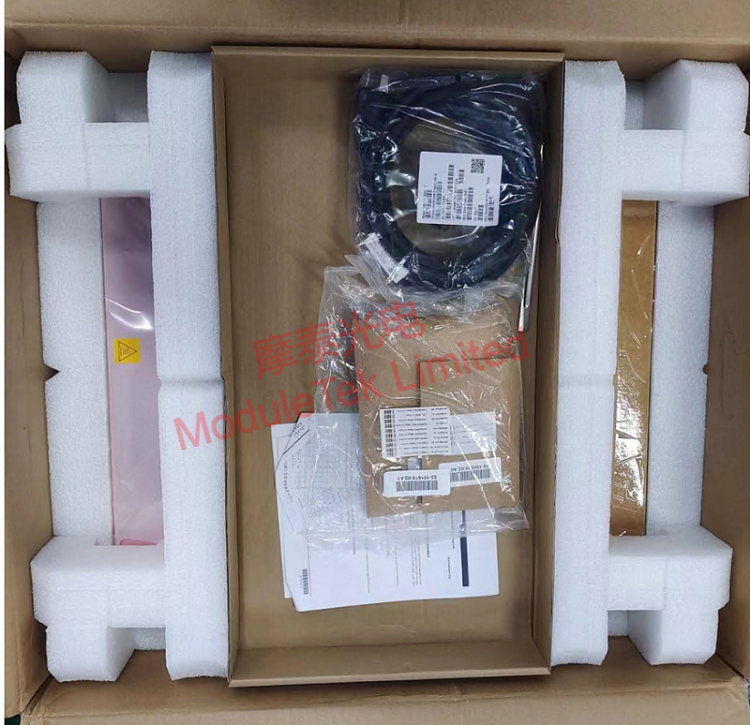

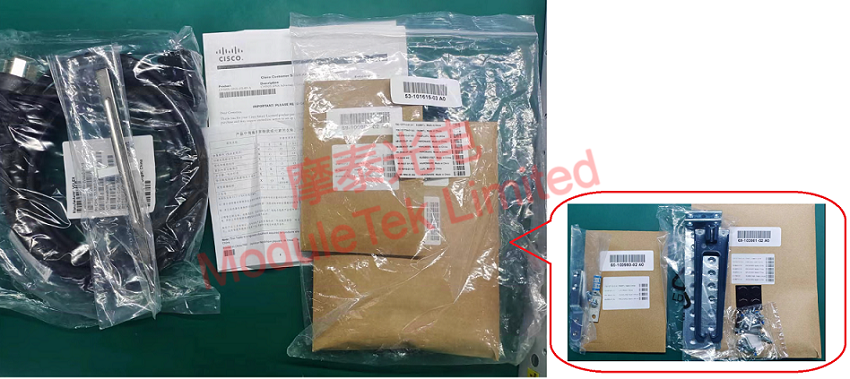

設備開箱內含主機一臺（內置電源與風扇），配件含兩包螺絲/角鐵/導軌、SFP提取器、電源線（16A）、使用指南與環保物質標識。

圖2 C9500X-60L4D內包裝

圖3 C9500X-60L4D配件

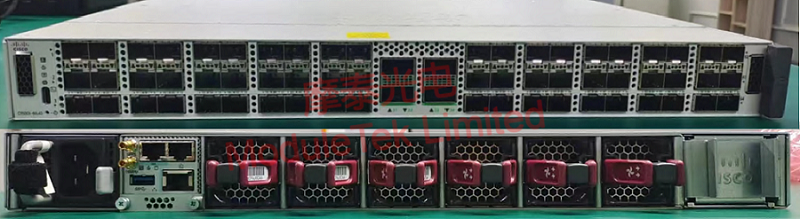

前面板主要有60個50G SFP56口，4個400G QSFP-DD端口，1個USB-C控制臺端口，1個復位按鈕，1個RFID標簽，提供資產管理和跟蹤的自動識別功能。

后面板主要有2個電源接入槽（已選配1個電源模塊），6個風扇接入槽（已接入風扇模塊），3個RJ45口，分別為控制臺端口、同步時間端口、以太網管理端口，1個SSD模塊，1個USB-A主機端口，用于思科IOS軟件訪問。

圖4 C9500X-60L4D前面板/背面板

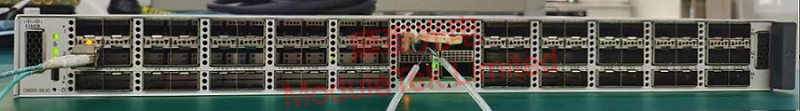

接入電源線對設備進行上電，啟動有明顯噪聲。

圖5 C9500X-60L4D設備上電

使用RJ45轉DB9 串口線，通過串口連接到交換機；設備默認波特率為 9600 ，初始賬號/密碼：無，登錄控制臺，執行命令“show version ” ，查看運行系統版本信息。

使用摩泰光電生產的CISCO兼容25G CSR，100G SR4光模塊產品，接入設備以太網端口，可以正確識別模塊類型。

摩泰光電的光模塊產品可以很好的兼容CISCO的相關設備，歡迎大家選購。
