摩泰光電 SFP-GE-CWDM-1530-32DB-I-F10 光模塊樣品報告-摩泰光電

摩泰光電有型號為SFP-GE-CWDM-1530-32DB-I-F10的光模塊產品，可以在單模光纖支持GE以太網傳輸120km，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。

1、產品簡介

摩泰光電 SFP-GE-CWDM-1530-32DB-I-F10 光模塊在標準單模光纖(SMF)G.652上支持120km的傳輸距離。官方關鍵參數信息與模塊實物外觀如下：

表1 SFP-GE-CWDM-1530-32DB-I-F10 光模塊關鍵參數信息

對外型號	中心波長 (nm)	Fiber Mode	光纖直徑 (um)	傳輸距離	接口指標(dBm)
					輸出光功率	接收光功率
SFP-GE-CWDM-1530-32DB-I-F10	1530	SMF	9/125	120km	0~5	-6~-33

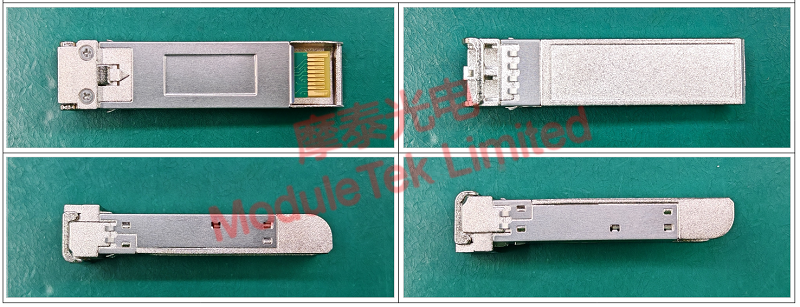

圖1 SFP-GE-CWDM-1530-32DB-I-F10 光模塊實物外觀

2、模塊上機識別

將SFP-GE-CWDM-1530-32DB-I-F10模塊接入華為S5700-52X-LI-48CS-AC交換機，接入跳線，模塊可以被交換機正常識別，如模塊類型、廠商名、連接器類型、波長、傳輸距離等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。

表2 SFP-GE-CWDM-1530-32DB-I-F10 光模塊上機識別

項目	交換機讀取信息
識別
DOM數據

3、模塊關鍵參數測試

a.實驗室模塊外殼45℃條件下，對SFP-GE-CWDM-1530-32DB-I-F10樣品模塊在測試板上的性能指標進行測試，測試結果如下；

表3 SFP-GE-CWDM-1530-32DB-I-F10 光模塊關鍵參數測試

參數	測試數據	單位	備注
發射光功率	1.88	dBm
最小靈敏度（自環回不過纖）	-33.98	dBm	5分鐘無誤碼
最小靈敏度（自環回過120km光纖）	-33.16	dBm	5分鐘無誤碼
功耗	987	mW

b.樣品模塊外殼45℃光眼圖測試，眼圖模板與參數如下：

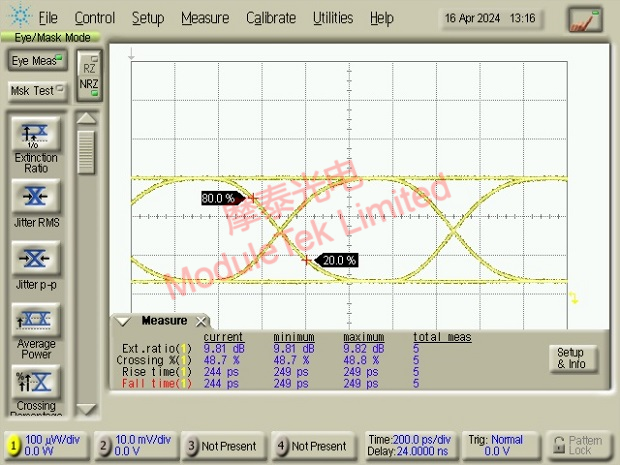

圖2 SFP-GE-CWDM-1530-32DB-I-F10 光模塊眼圖模板

表4 SFP-GE-CWDM-1530-32DB-I-F10 光模塊眼圖參數

溫度(℃)	消光比(dB)	交叉點（%）	上升時間	下降時間
45	9.81	48.7	344	244

c.樣品模塊外殼三溫光譜圖測試，光譜形狀與參數如下：

表5 SFP-GE-CWDM-1530-32DB-I-F10 光模塊光譜形狀

測試溫度	光譜形狀

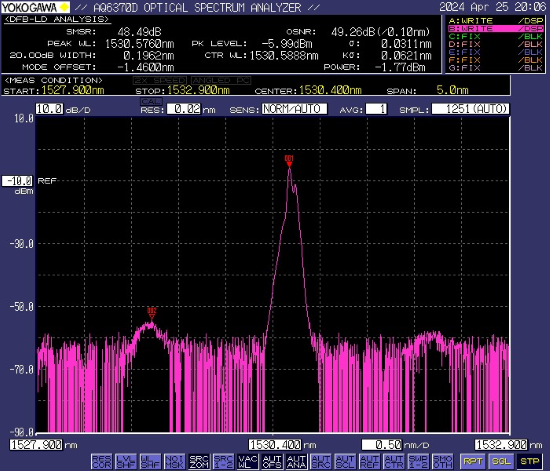

-40℃

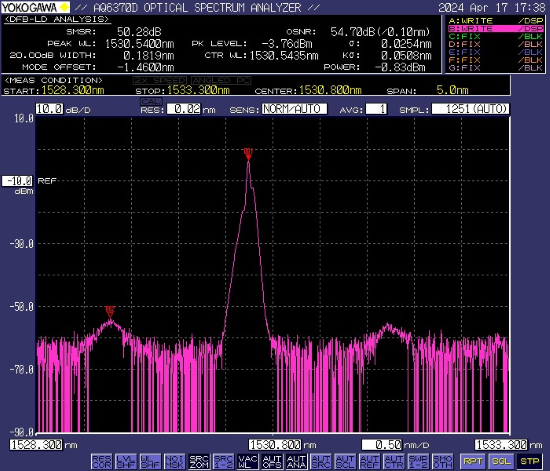

45℃

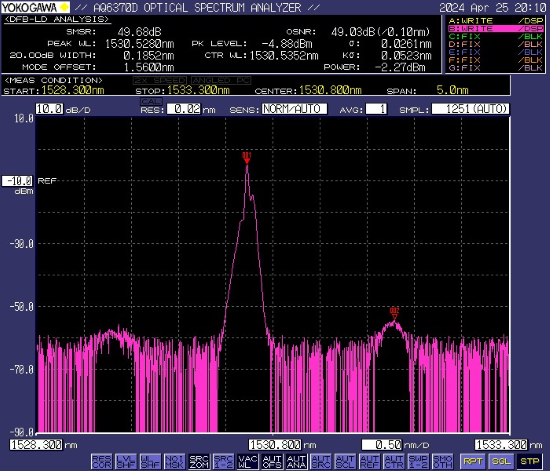

85℃

表6 FP-GE-CWDM-1530-32DB-I-F10 光模塊光譜參數

溫度(℃)	中心波長	邊模抑制比（dB）	20dB譜寬
-40	1530.5888	48.49	0.1962
45	1530.5435	50.28	0.1819
85	1530.5352	49.68	0.1852

從實際測試情況來看，該模塊關鍵參數指標符合摩泰光電官方宣稱。

摩泰光電竭誠為您服務。
