ARISTA交換機如何查看端口狀態與光模塊信息
發布時間：2024-06-06
光模塊在交換機上工作時通常需要通過讀取模塊內部信息來了解其工作狀態，比如模塊連接情況與實時收發光、溫度等，通過識別模塊信息可以檢測模塊與交換機的編碼兼容性；那么如何在使用過程中查看光模塊工作狀態以及內部信息呢？
下面以摩泰SFP-10G-LR光模塊接入ARISTA DCS-7160-48YC6-F交換機為例，為大家展示在ARISTA交換機上讀取接入的光模塊信息的具體操作。

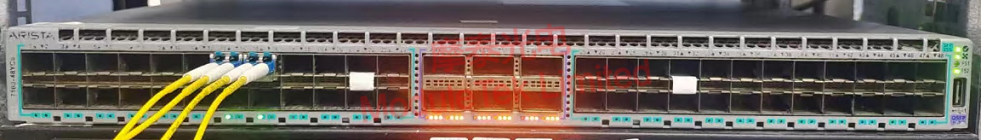

圖1 光模塊接入交換機示意圖
1 光模塊的狀態
執行命令“show interface interface-name status” ，查看接口信息；
該命令下輸出的信息含接口速率、雙工模式、模塊類型、模塊link狀態等（Status為connected是光模塊工作的前提條件)。
說明：interface-name 為模塊所在的接口號，可以執行命令“show interface status”查看，或根據交換機面板確定接口號；不知道接口號的情況下，可以不輸入，此時將輸出所有接口的信息。
若在上述接口狀態中type類型顯示與實際使用模塊類型不一致，可以通過執行命令“show interface interface-name transceiver hardware”，查看接口配置模塊媒體類型與實際媒體類型是否一致。
接口媒體類型與實際模塊類型不一致，不會導致模塊直接不能工作，但會影響模塊工作的準確性，比如10G LR模塊接口配置為10gbase-cr，此時接口模塊類型會顯示為10GBASE-CR，且讀取DOM無電流數據。可以通過執行命令“transceiver media override type ”，手動配置接口模塊媒體類型。
備注：模塊媒體類型通常是自動檢測，手動配置具體的命令和配置選項可能會根據不同型號交換機與操作系統版本有所不同。
2 交換機對模塊的識別
執行命令“ show inventory” ，查看接口上光模塊的基本信息。
該命令下輸出內容為設備上接入的硬件配件，如電源、模塊等，其中光模塊信息含廠商名、部件名、序列號、版本號，該內容源于光模塊寫入的編碼數據。
執行命令“ show idprom transceiver extended” ，查看接口上光模塊的EEPROM信息。
該命令下輸出內容為光模塊EEPROM，含A0h與A2h(以SFP為例)，編碼內容的查看便于工程師對模塊的異常定位。
3 交換機對模塊的DDM檢測數據
執行命令“ show interface interface-name transceiver detail” ，查看接口上光模塊的數字診斷。
該命令下輸出內容為實時數據診斷與閾值，可以通過實時數據是否在閾值范圍內來判斷兩端設備上的光模塊工作狀態是否正常。
摩泰光電可提供ARISTA交換機兼容的各種光模塊產品，歡迎大家選購。
