華為公司有型號XFP-10G-1550NM-80KM-SM的光模塊產品，可以在單模光纖支持10G以太網傳輸80KM，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。

1、產品簡介

華為 XFP-10G-1550NM-80KM-SM 光模塊在10G 標準單模光纖(SMF)G.652上支持80KM的鏈路長度。官方關鍵參數信息與模塊實物外觀如下：

表1 官方關鍵參數信息

對外型號	中心波長 (nm)	Fiber Mode	光纖直徑 (um)	傳輸距離	接口指標(dBm)
					輸出光功率	接收光功率
XFP-10G-1550NM-80EM-SM	1550	SME	9/125	80km	-2~6	-26~-5

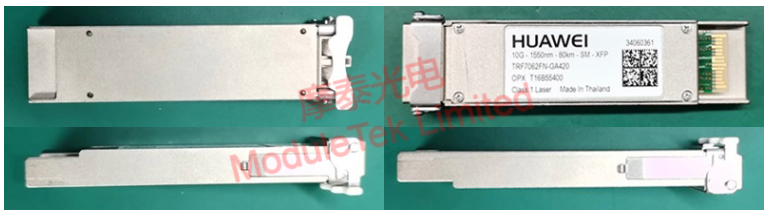

圖1 華為 XFP-10G-1550NM-80KM-SM 光模塊實物外觀

2、模塊上機識別

將XFP-10G-1550NM-80KM-SM模塊接入Quidway S9303交換機，接入跳線，模塊可以被交換機正常識別，如模塊類型、廠商名、連接器類型、波長、傳輸距離等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。

表2 模塊上機識別結果

項目	交換機讀取信息
識別
DOM數據

3、模塊關鍵參數測試

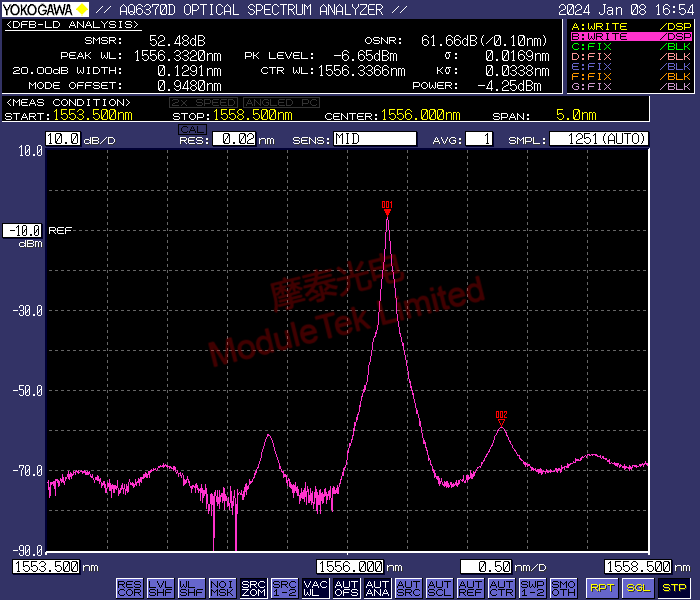

a.實驗室模塊外殼45℃條件下，對XFP-10G-1550NM-80KM-SM樣品模塊在測試板上的性能指標進行測試，測試結果如下；

表3 模塊關鍵參數測試

參數	測試數據	單位	備注
發射光功率	1.36	dBm
最小靈敏度（自環回不過纖）	-27.52	dBm	5分鐘無誤碼
最小靈敏度（自環回過80km光纖）	-26.95	dBm	5分鐘無誤碼
功耗	1457	mW

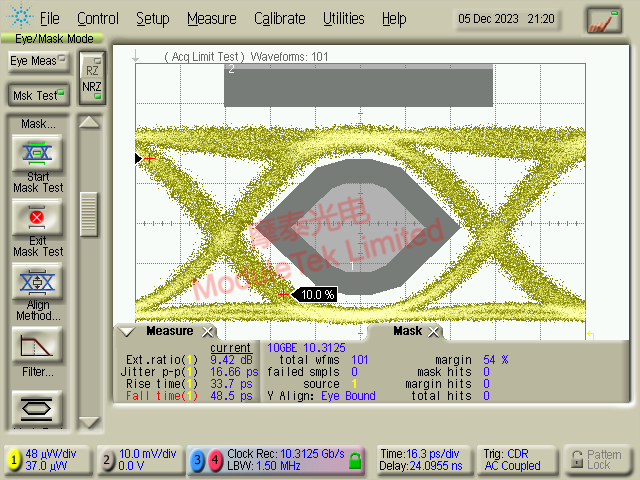

b.樣品模塊外殼45℃光眼圖測試，眼圖模板與參數如下：

圖2 XFP-10G-1550NM-80KM-SM 眼圖模板

表4 XFP-10G-1550NM-80KM-SM眼圖參數

溫度(℃)	消光比(dB)	P-P抖動（ps）	上升時間	下降時間	Margin值（%）
45	9.42	16.66	33.7	48.5	54
