交換機堆疊是將多臺交換機組合成一個邏輯設備，作為一個整體參與數據轉發，以擴展端口數量、簡化組網、增加可靠性以及擴展系統處理能力和帶寬。摩泰實驗室以華為 S系列交換機為例，為大家展示交換機堆疊的具體配置及表現：

堆疊之前需要確認目標交換機是否支持堆疊、堆疊卡/業務口堆疊支持情況（查看官網交換機配置調測相關文檔）。

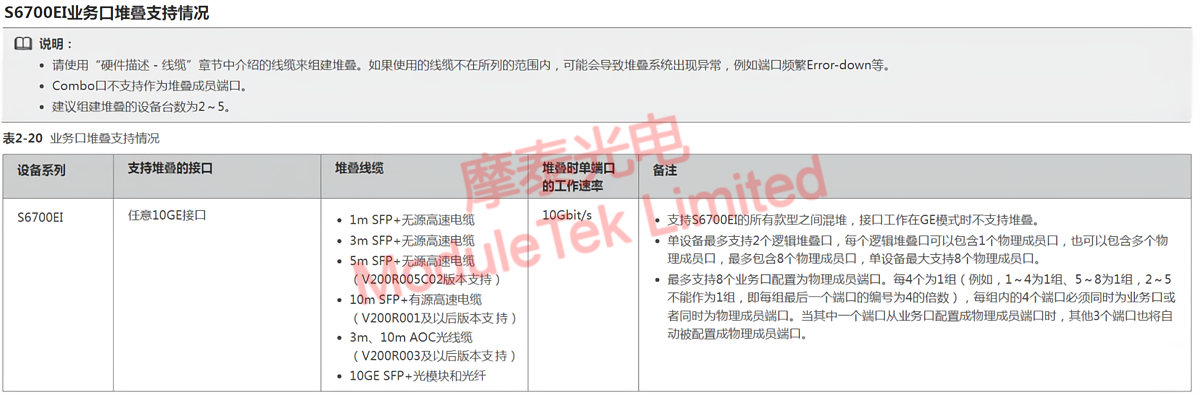

圖1 S6700EI設備業務口支持堆疊情況

本次測試使用兩臺華為S系列同型號交換機進行堆疊，堆疊最多可支持9臺交換機；下表為本次堆疊使用的交換機與堆疊線纜信息。

表1 設備與線纜信息

項目	描述
交換機A型號	S6700-24-EI
交換機A系統版本	5.150 (S6700 V200R005C00SPC500)
交換機B型號	S6700-24-EI
交換機B系統版本	5.130 (S6700 V200R003C00SPC300)
華為專用堆疊線	SFP-10G-CU0M5 02311VGK
華為高速線纜	SFP-10G-CU3M 02310MUP

堆疊前兩臺交換機邏輯與物理上均屬于獨立設備，需要分別連接串口登錄設備進行配置。

表2 堆疊配置

項目	配置交換機A	配置交換機B
配置堆疊口	進入邏輯端口，并將物理端口加入到邏輯端口作為堆疊口，該交換機選用堆疊口為1號和8號口，那么1~8號口均成為堆疊物理成員端口，且不能作為普通業務口使用。	進入邏輯端口，并將物理端口加入到邏輯端口作為堆疊口，該交換機選用堆疊口為2號和7號口，那么1~8號口均成為堆疊物理成員端口，且不能作為普通業務口使用。
配置優先級	配置交換機優先級為200（默認優先級為100），有利于被選舉為主交換機；	修改交換機槽位，用于區分兩臺交換機；
保存并重啟	對當前配置進行保存，接入堆疊線纜，并重啟交換機；	對當前配置進行保存，接入堆疊線纜，并重啟交換機；

交換機A優先完成重啟，被選舉為主交換機；交換機B的系統在重啟過程中自動進行更新/同步到交換機A系統，并成為備交換機。

重啟完成后，線纜連接的堆疊端口LINK UP，并起到連接交換機建立堆疊作用；此時任意去掉一根線纜，堆疊依然建立，使用兩根線纜進行堆疊主要是為了防止其中一根線纜故障導致堆疊失效，增加可靠性。

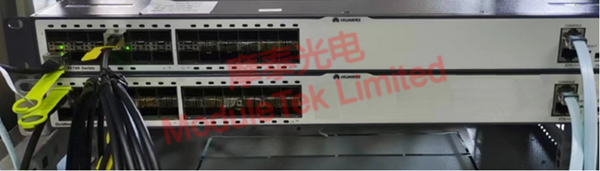

圖2 堆疊成員交換機連接

在系統視圖模式下，執行命令“display stack”，可以查看堆疊交換機成員信息；此時兩臺S6700交換機均在此目錄下，表明堆疊成功。

堆疊成功后，通過console連接任一交換機，即可對所有堆疊交換機進行管理；執行命令“display interface brief ”，可以看到堆疊交換機邏輯上已成為一個整體，所有交換機端口均展示出來。

將連接堆疊的兩根線纜取下，堆疊物理解除；在堆疊口接入摩泰10G DAC，堆疊可以重新建立。

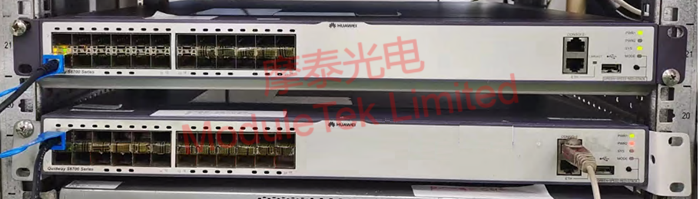

圖3 使用摩泰10G DAC進行堆疊

更多詳細信息可參考官方資料：S 交換機堆疊最佳實踐

摩泰光電的10G DAC可用于華為交換機堆疊，歡迎大家選購。
