DELL QSA-QSFP28-SFP28模塊樣品報告
發布時間:2024-06-19
DELL公司有型號QSA-QSFP28-SFP28的模塊產品,可以將QSFP端口轉換為SFP端口使用,摩泰光電實驗室對該產品樣機進行了測試,方便大家進一步了解該產品的實際上機使用效果。
1、產品簡介
DELL QSA-QSFP28-SFP28是QSFP轉SFP轉換器,同時支持40G轉10G,100G轉25G。官方關鍵參數信息與模塊實物外觀如下:

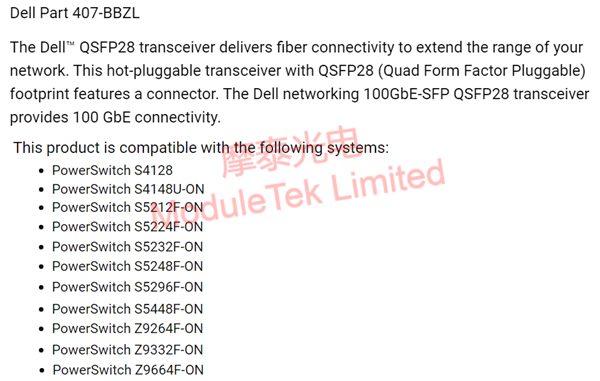

圖1 DELL QSA-QSFP28-SFP28官方描述

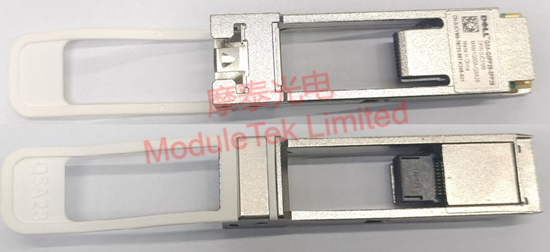

圖2 DELL QSA-QSFP28-SFP28實物圖
2、模塊上機識別
以DELL S5224F-ON交換機使用為例,分別測試了10G LR模塊接入QSA-QSFP28-SFP28產品將QSFP+ 40G轉SFP+ 10G速率,以及25G SR接入QSA-QSFP28-SFP28產品將QSFP28 100G轉SFP28 25G速率。
首先需要配置QSFP接口為一分四模式,即4x10G或4x25G。將接有SFP光模塊的QSA-QSFP28-SFP28產品接入配置好的QSFP接口。

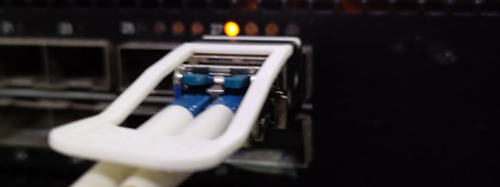

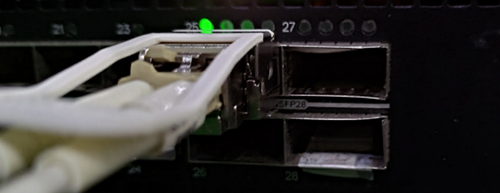

SFP模塊可以正常LINK,端口指示燈亮起;模塊信息可以被交換機正常識別,如模塊類型、型號、序列號等;DOM數據均在閾值范圍內,無告警現象。
表1 SFP模塊接入QSA模塊的上機識別
|
項目
|
QSFP+ 40G轉SFP+ 10G速率
|
QSFP28 100G轉SFP28 25G速率
|
|
上機
|
|
|
|
配置
|
|
|
|
LINK
|
|
|
|
識別
|
|
|
從實際測試情況來看,該模塊使用效果符合DELL官方宣稱。
