華為 SFP-10G-CU3M 高速電纜樣品報告-摩泰光電

高速電纜通常又稱為直連銅纜（DAC, Direct Attach Copper Cable)，是集成連接器和銅纜一體化的電纜，使用方便簡單。高速電纜可直接連接到設備的光接口使用，與AOC光纜的區別是，高速電纜中間使用的銅纜，信號通過銅線傳輸，而AOC光纜是通過光纖傳輸。

華為/Huawei公司有型號SFP-10G-CU3M的高速電纜產品，可以支持10G以太網短距離應用，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。

1、產品簡介

華為 SFP-10G-CU3M 高速電纜在10G 銅纜上支持3M的鏈路長度。官方關鍵參數信息與模塊實物外觀如下：

表1 華為 SFP-10G-CU3M 官方描述

型號	長度	電氣屬性	彎曲半徑	連接器類型	部件編碼
SFP-10G-CU3M	3m	無源	25mm	SFP+<->SFP+	02310MUP

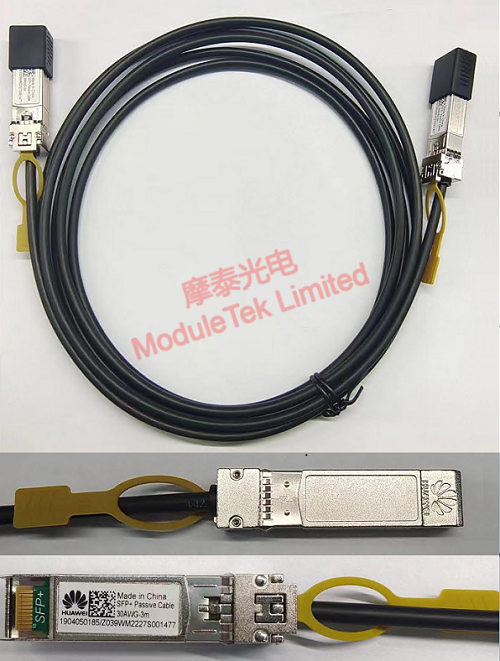

圖1 華為 SFP-10G-CU3M 實物圖

2、模塊上機識別

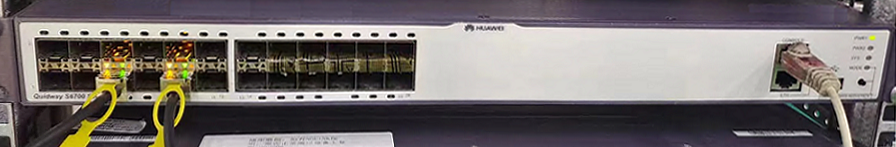

將SFP-10G-CU3M 高速電纜接入Huawei S6700-24-EI交換機，模塊可以正常LINK，端口指示燈亮起；電纜兩端模塊信息可以被交換機正常識別，如模塊類型、型號、廠商名、序列號、傳輸距離等；無告警現象。

表2 華為 SFP-10G-CU3M 上機識別

項目	交換機讀取信息
接口指示燈
LINK
識別

3、模塊關鍵參數測試

3.1 S參數測試

在常溫條件下，使用網絡分析儀測試線纜兩端模塊的S參數，測試結果如下；

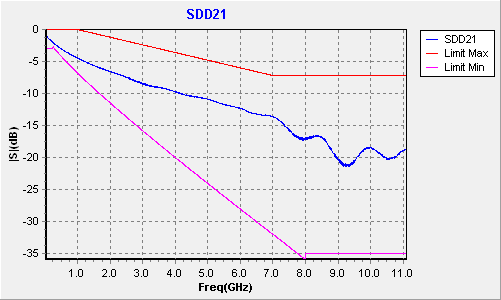

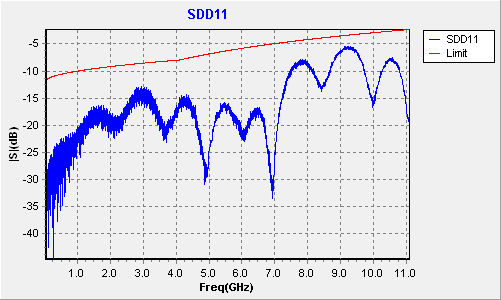

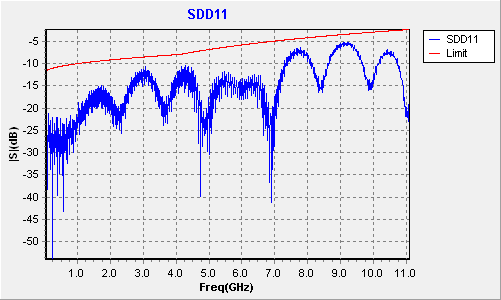

表3 華為 SFP-10G-CU3M S參數曲線

方向	反射曲線（SDD11）	插損曲線（SDD21）
A端到B端
B端到A端

表4 華為 SFP-10G-CU3M S參數數據

方向	SDD11(dB)	IL(dB)
A端到B端	-20.278	9.576
B端到A端	-16.159	9.443

3.2 阻抗測試

在常溫條件下，使用示波器測試線纜兩端模塊的差分阻抗，測試結果如下；

表5 華為 SFP-10G-CU3M 線纜阻抗圖

模塊	差分信號方向 TX	差分信號方向 RX
A端
B端

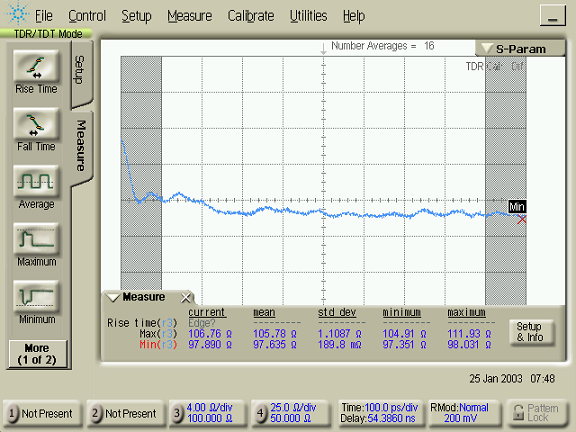

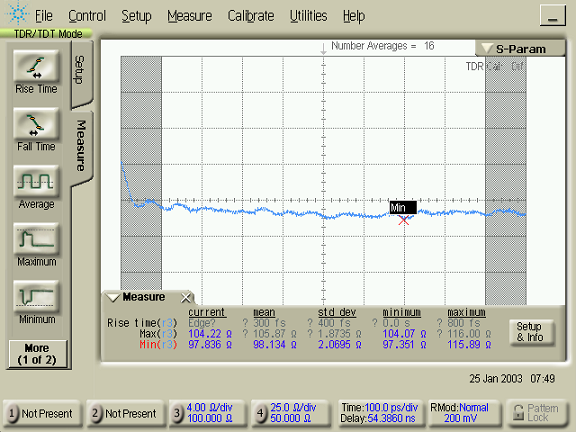

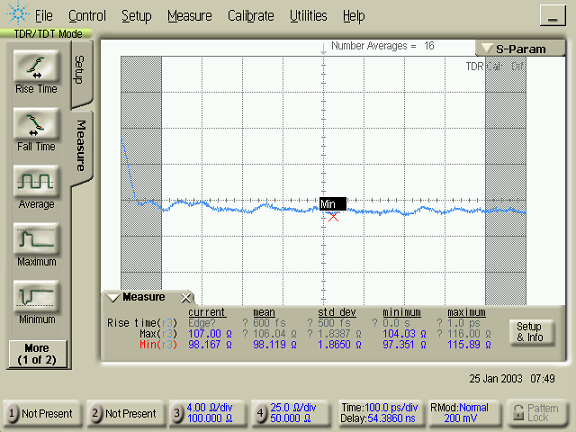

表6 華為 SFP-10G-CU3M 線纜阻抗數據

模塊	差分信號方向	最大值	最小值	平均值
A端	TX	105.11	97.61	101.36
A端	RX	106.76	97.89	102.32
B端	TX	104.22	97.84	101.03
B端	RX	107.00	98.18	102.58

從實際測試情況來看，該模塊關鍵參數指標符合華為官方宣稱。
