NOKIA 7250 IXR-e交換機拆解
發布時間:2024-03-05
摩泰光電實驗室近期購入的NOKIA 7250 IXR-e 24SFP+ 8SFP28 2QSFP28交換機,前面為大家展示了該交換機的開箱:NOKIA 7250 IXR-e交換機開箱;為了進一步了解NOKIA交換機,接下來對NOKIA 7250 IXR-e交換機進行簡單的拆解分析,為大家展示其內部結構。
該交換機的描述與面板接口信息前面有介紹過,此處不再贅述。

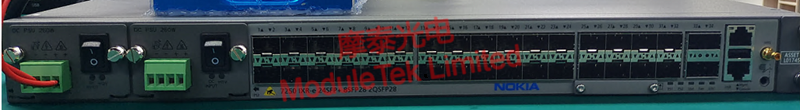

圖1 NOKIA 7250 IXR-e前面板

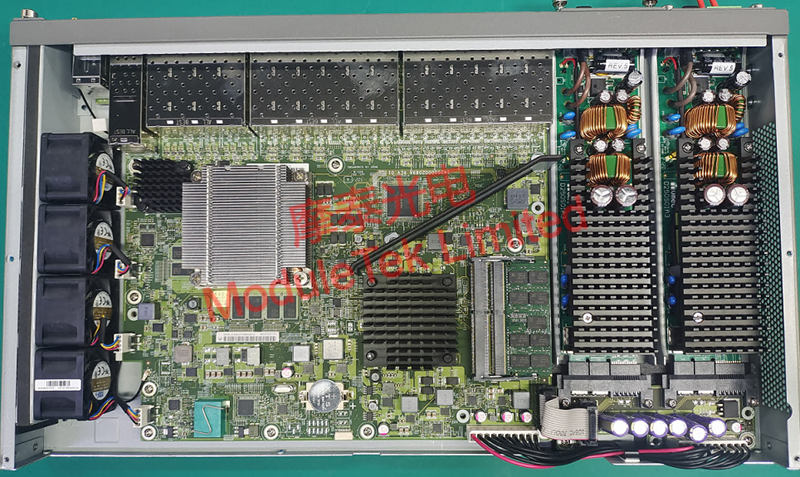

打開交換機上蓋,可以看到整體分為兩個部分,一部分為PCB主控板,集成了各種芯片、電阻、散熱等器件,另一部分為電源板,接入了兩個外置直流電源;4個風扇單獨懸掛于一側。
主控板正反各有一顆ALTERA的5M2210ZF324C4N同型號MAX V CPLD芯片;電源旁邊是內存條,含9顆三星的K4A4G085WF-BITD內存芯片,與CPLD之間有一塊立體金屬擋板;最大散熱片往下是4顆并列的三星 K4A4G165WE-BIRC內存芯片,旁邊是MARVELL的88E1512-NNP2千兆以太網收發器。
圖2 NOKIA 7250 IXR-e內部構造

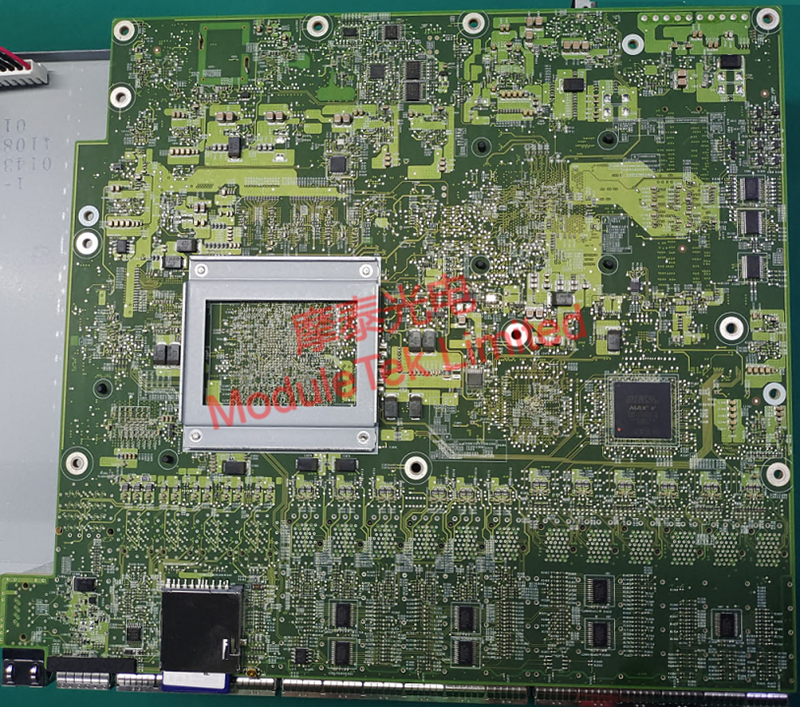

看到主控板背面這密密麻麻的焊點了嗎,不知道有沒治好你的密集恐懼癥呢。
圖3 NOKIA 7250 IXR-e 主控板背面

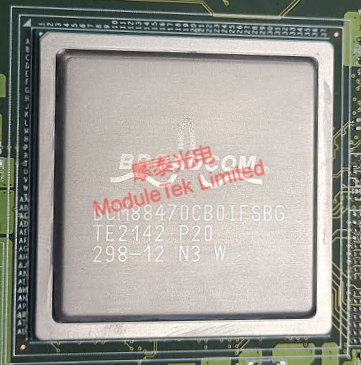

取下最大的散熱片,可以看到下面是交換機主交換芯片,使用的是BROADCOM的BCM88470CB0IFSBG。另外兩塊黑色散熱片由于與芯片粘在一起,本次拆解不對其進行強拆。
圖4 NOKIA 7250 IXR-e主交換芯片
拆解后記得安裝回去重啟檢查系統,看到這個炫酷的TIMOS就知道沒有問題啦。
摩泰光電竭誠為您服務。
